Встановлення системи відеоспостереження Dahua у багатоквартирному будинку

Для підвищення рівня безпеки мешканців на першому поверсі багатоповерхівки було встановлено систему відеоспостереження. Основним завданням проєкту стало забезпечення відеомоніторингу входу, ліфтової зони та внутрішнього холу з виведенням зображення на монітор для консьєржа. У проєкті використано надійне обладнання бренду Dahua, що забезпечує високу якість зображення і зручний доступ до записів через відеореєстратор.

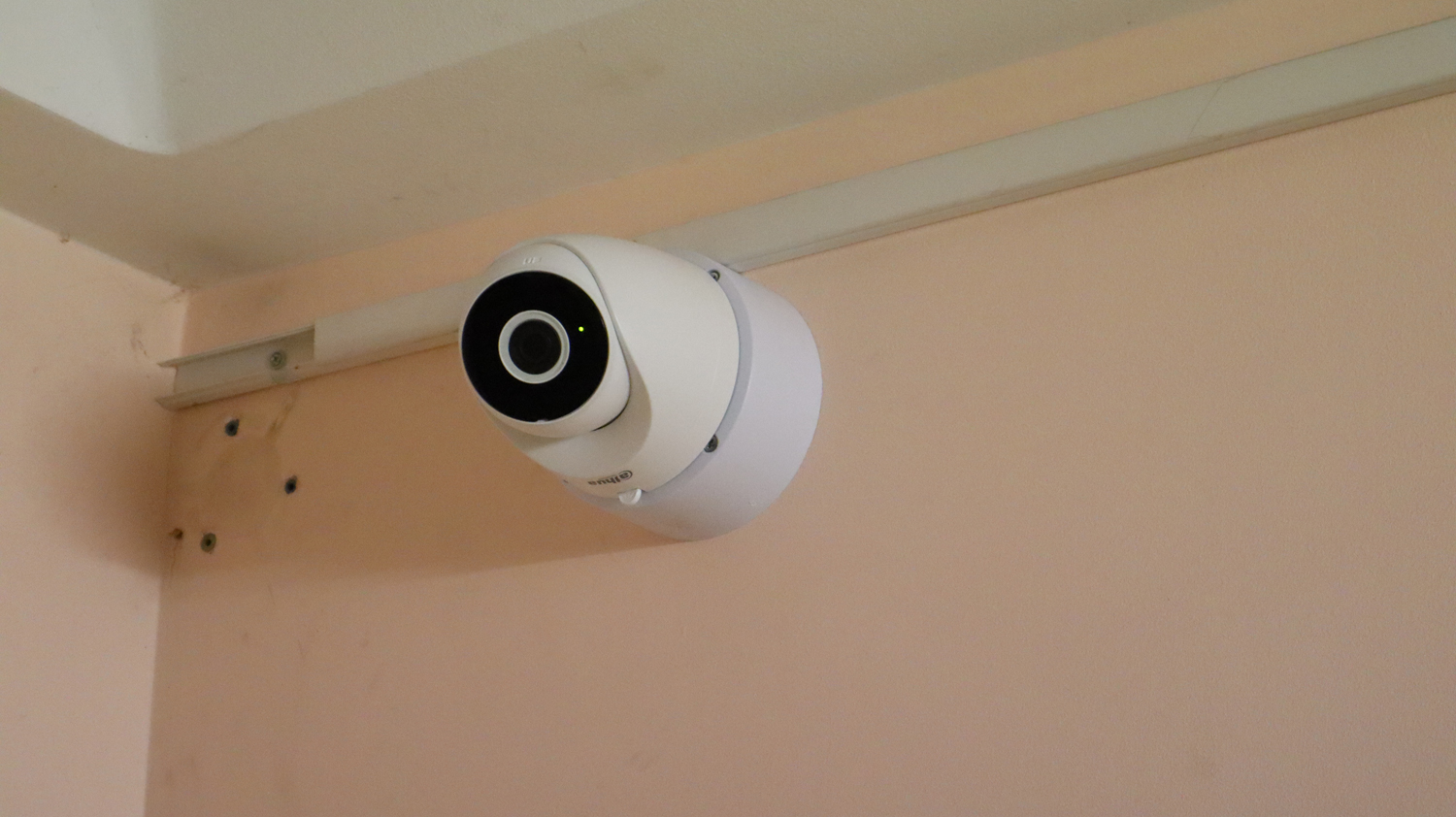

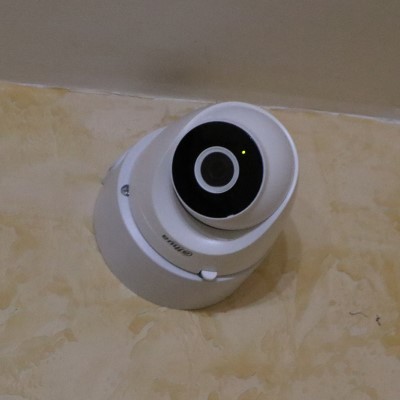

Відеокамери для парадного

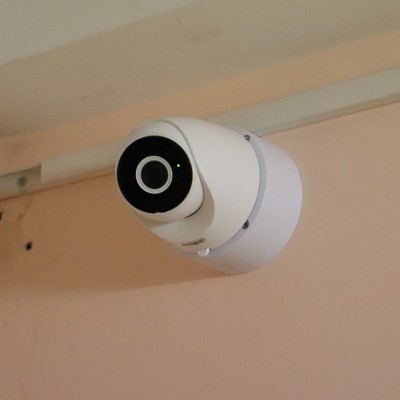

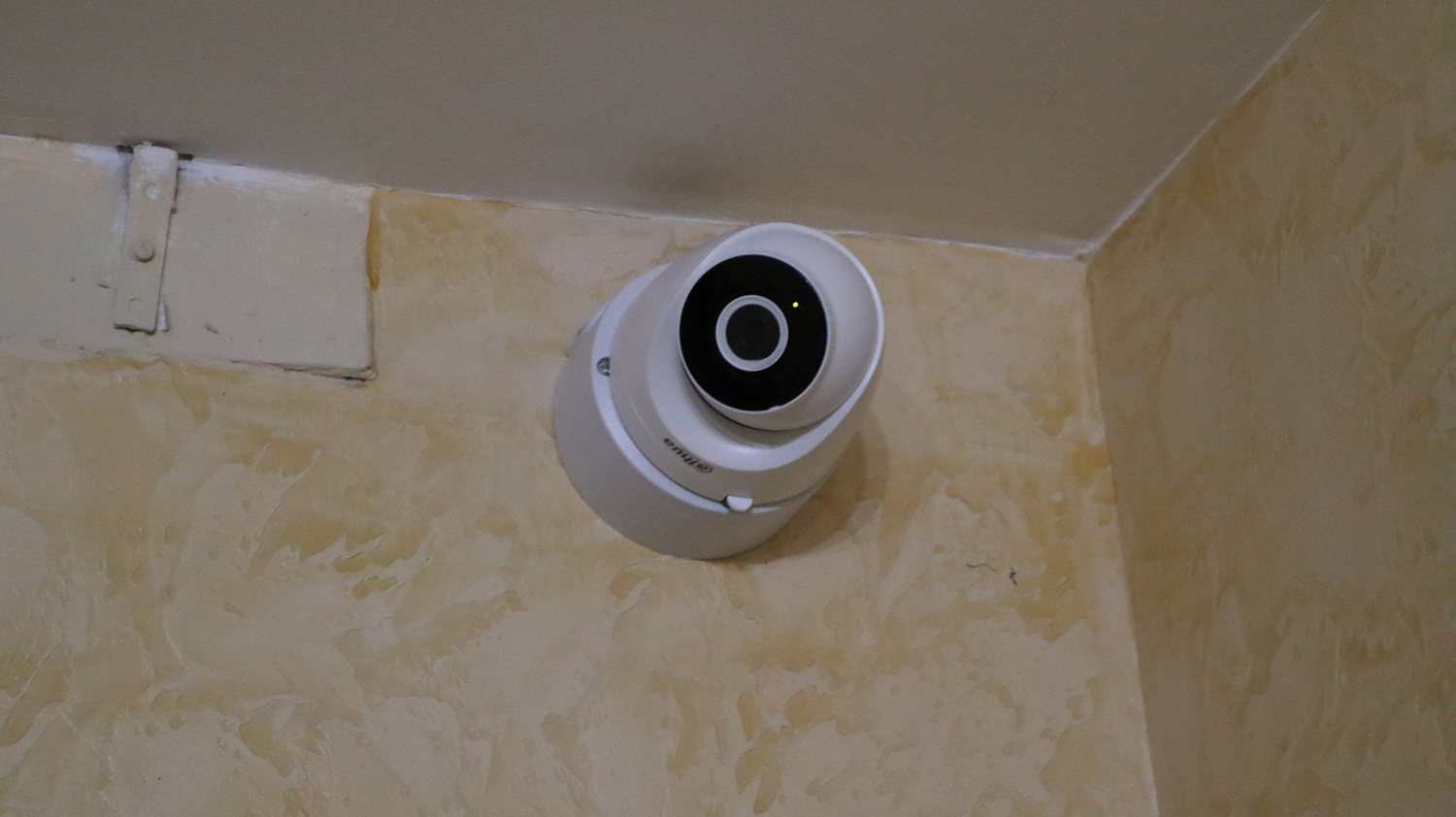

Всередині під'їзду було встановлено дві камери Dahua DH-IPC-HDW1230T1. Вони оснащені 1/2.8-дюймовою CMOS-матрицею з роздільною здатністю 2 Мп, що забезпечує чітке та деталізоване зображення навіть у складних умовах освітлення. Вбудована інфрачервона підсвітка дозволяє отримувати якісне відео в повній темряві на відстані до 30 метрів. Пристрій підтримує сучасні кодеки стиснення та має широкий набір функцій для аналітики, що робить її універсальним вибором для житлових та комерційних об’єктів. Для встановлення камер було використано комутаційні бокси ATIS WD-001.

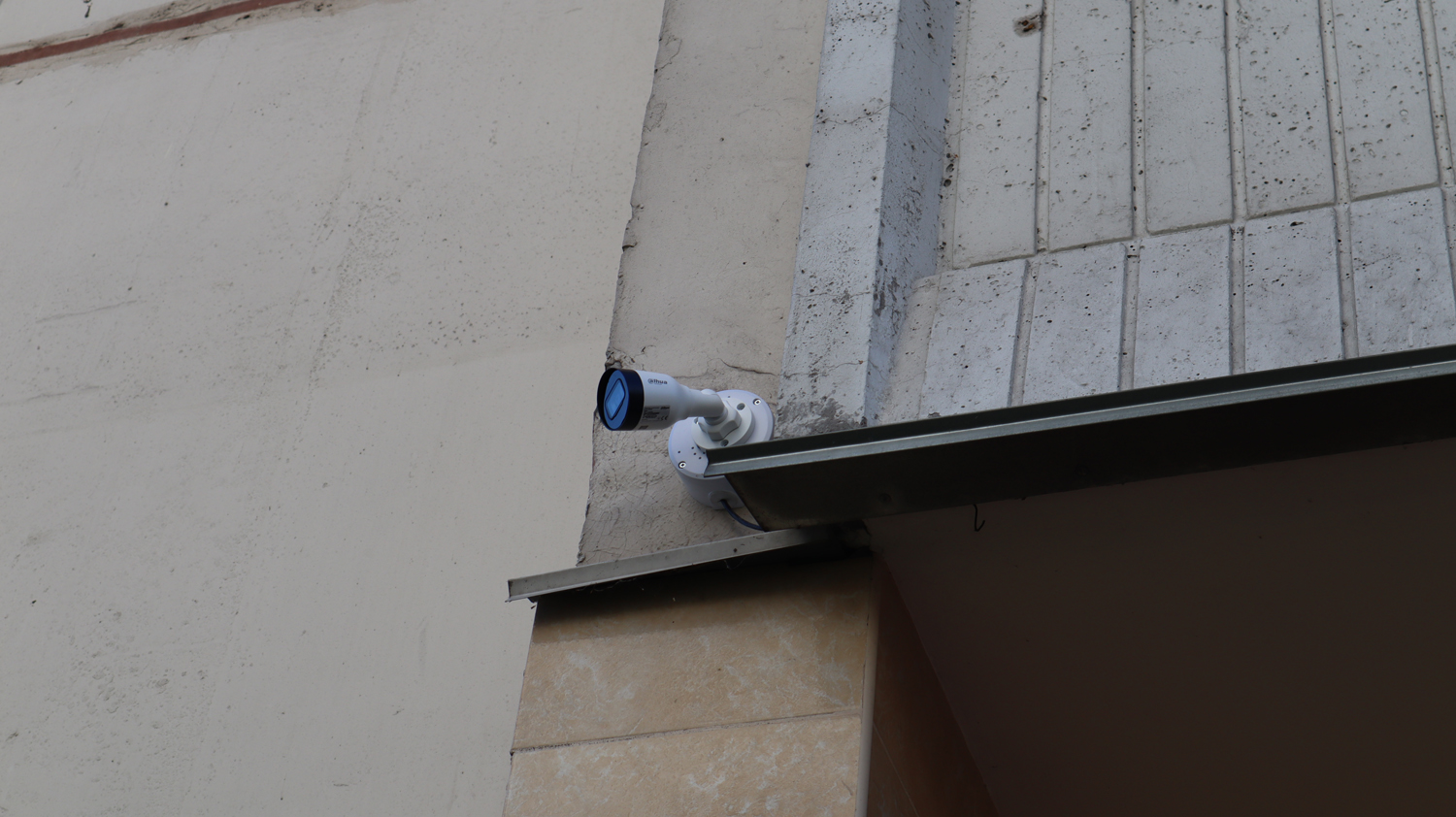

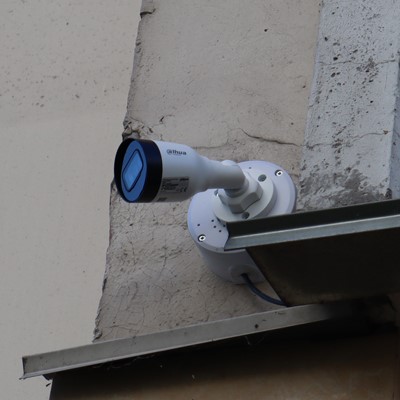

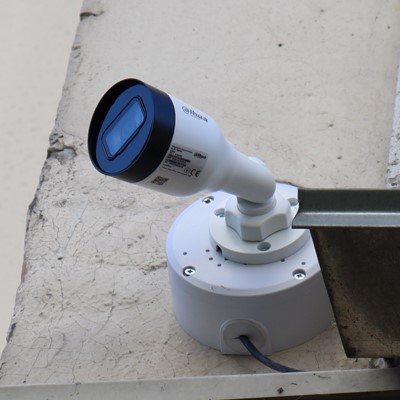

Камера для вхідної групи

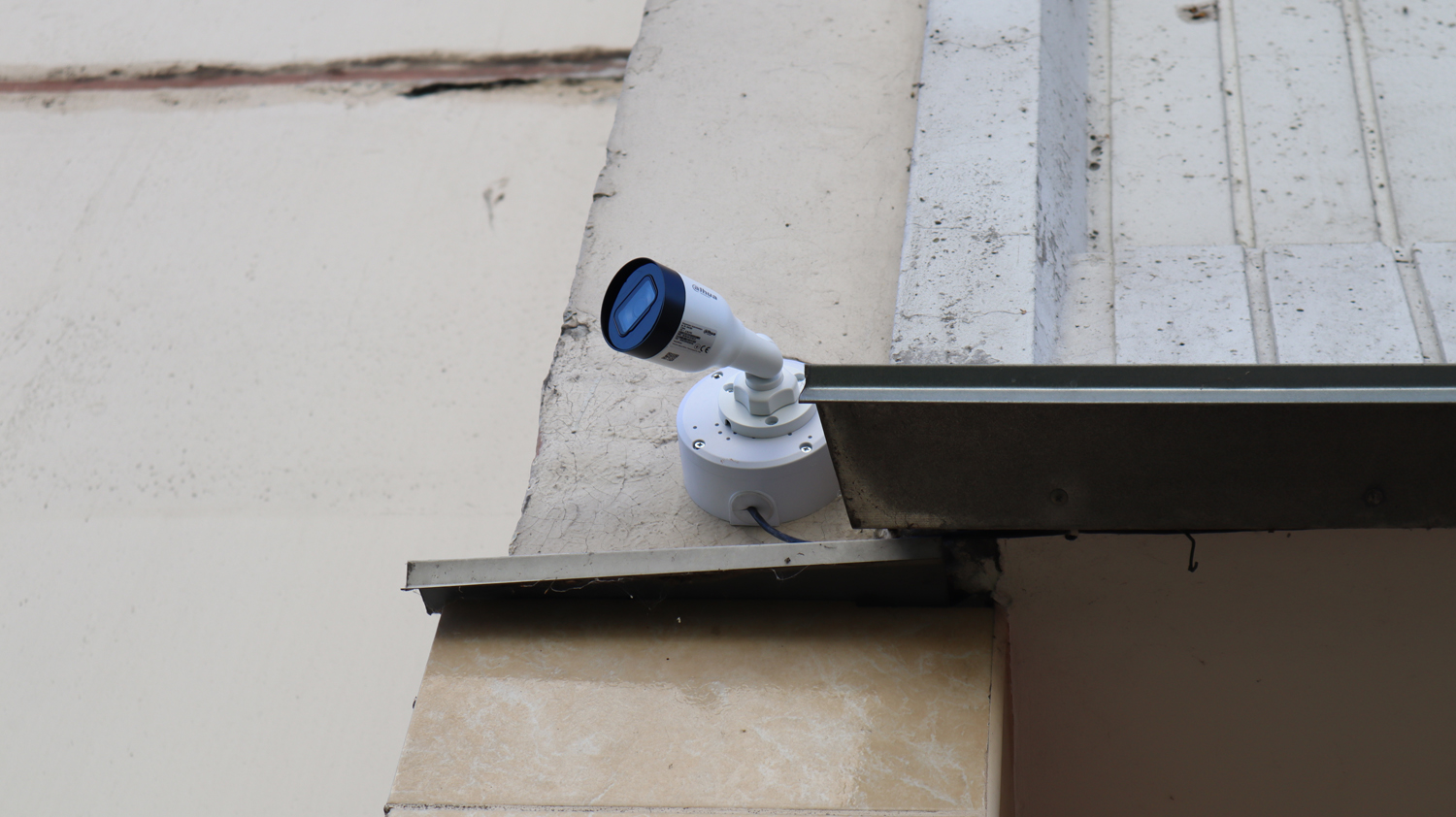

У цьому проєкті камера Dahua DH-IPC-HFW1230S1-S5 була встановлена на фасаді будинку для контролю вхідної групи та прилеглої території. Завдяки міцному корпусу та підтримці захисту від впливу зовнішніх факторів, камера ефективно працює як на вулиці, так і всередині приміщень. Модель обладнана 1/2.8" CMOS-матрицею із роздільною здатністю 2 Мп (1920×1080), що забезпечує чітке зображення навіть при слабкому освітленні — від 0.01 Лк. Ширококутний об’єктив 2.8 мм охоплює сектор до 102°, що дозволяє бачити всю зону входу без "сліпих" ділянок. Вбудоване інфрачервоне підсвічування дальністю до 30 метрів гарантує якісне нічне бачення.

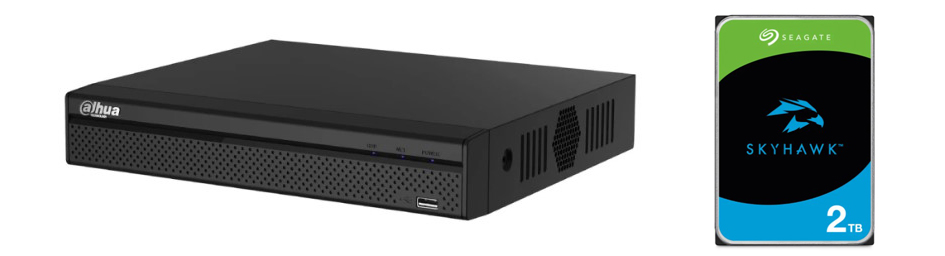

Відеореєстратор з накопичувачем ємністю 2 ТБ

Центральним елементом системи відеоспостереження виступає відеореєстратор Dahua DHI-NVR1104HS-S3/H, який відповідає за запис, зберігання та відтворення відео з усіх встановлених камер. Пристрій підтримує до 4 IP-каналів із максимальною роздільною здатністю 8 Мп для одного каналу. Запис здійснюється з використанням сучасних алгоритмів стиснення H.264/H.265, що дозволяє зменшити обсяг архіву без втрати якості зображення.

Реєстратор обладнаний відеовиходами VGA та HDMI для підключення монітора консьєржа, а також двома USB-портами для резервного копіювання архівів на флеш-накопичувачі. Реєстратор підтримує запис за розкладом, по датчику руху або тривожному сигналу, а також віддалений доступ через веб-браузер або мобільний застосунок для iOS і Android.

Для зберігання відео встановлено спеціалізований жорсткий диск Seagate SkyHawk ST2000VX017 ємністю 2 ТБ. Його швидкість передачі даних — до 180 Mbit/s внутрішня та 600 Mbit/s зовнішня, що гарантує безперебійний запис відео у форматі 24/7.

Також цікаво: Система домофонії Akuvox в багатоквартирному будинку

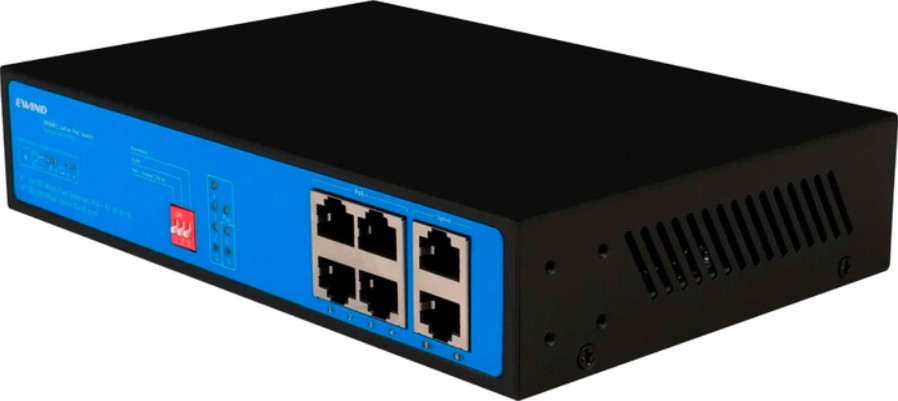

PoE-комутатор для з'єднання всіх компонентів

Для організації мережевої інфраструктури системи відеоспостереження використано PoE-комутатор Ewind EW-S1906CF-AP, який забезпечує стабільне живлення та передачу даних між камерами й відеореєстратором. Пристрій має чотири PoE-порти RJ45 (10/100M) для підключення IP-камер і два uplink-порти для з’єднання з реєстратором або маршрутизатором. Завдяки підтримці стандартів IEEE802.3af/at загальний PoE-бюджет становить 65 Вт, чого цілком достатньо для живлення кількох камер одночасно без використання окремих адаптерів.

Ewind EW-S1906CF-AP оснащений функціями AI Watchdog і самовідновлення портів, що автоматично перезапускають підключену камеру у випадку збою. Режим VLAN із можливістю збільшення відстані передачі до 300 метрів дозволяє гнучко масштабувати систему без втрати стабільності сигналу.

Результат і вартість проєкту

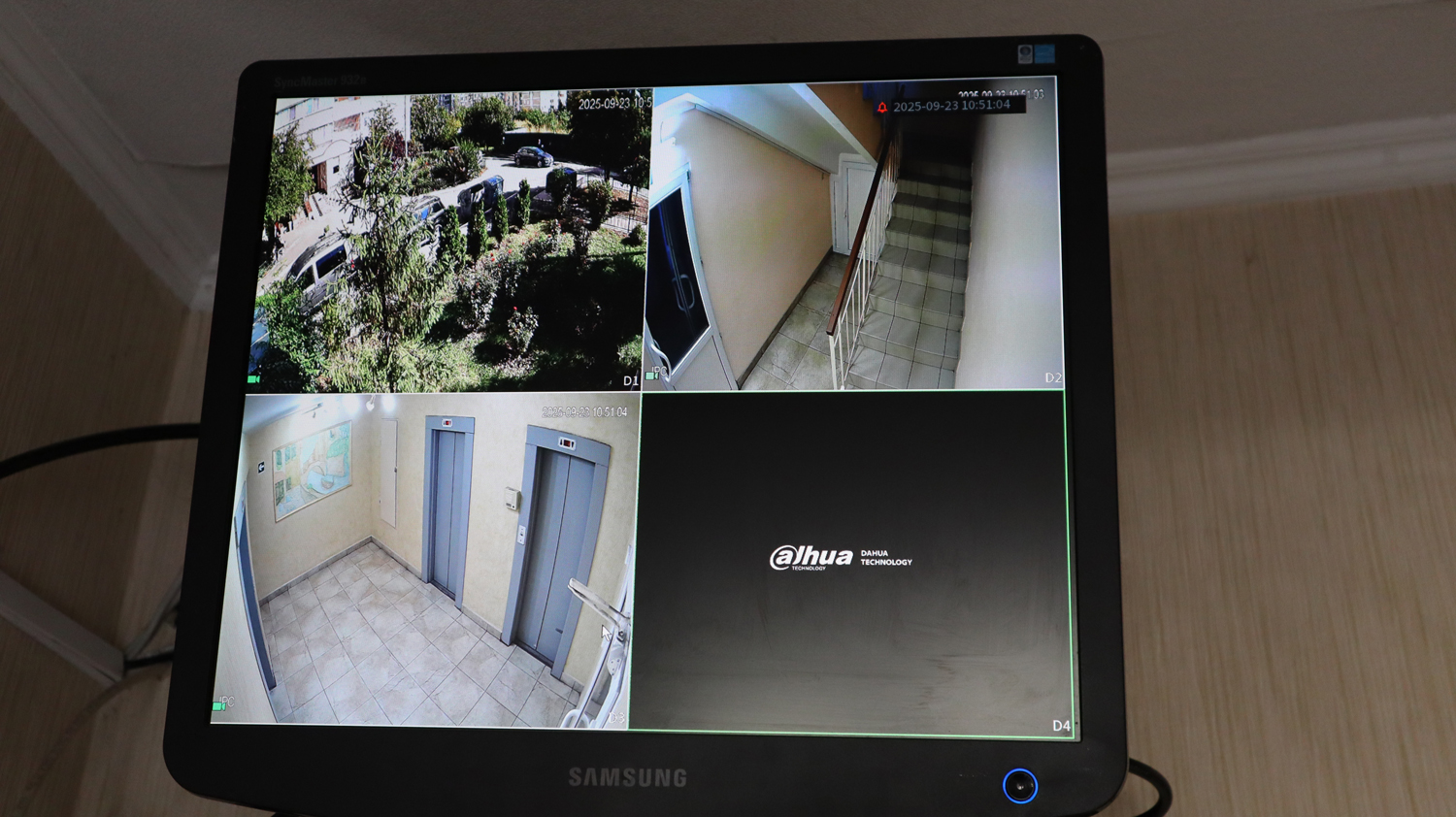

В результаті реалізації цього проєкту була змонтована сучасна система IP-відеоспостереження. Камери забезпечують повний огляд вхідної групи, ліфтової зони та внутрішнього холу, а зображення виводиться на монітор консьєржа в режимі реального часу. Завдяки використанню PoE-комутатора вдалося спростити монтаж і зменшити кількість кабельних підключень, а відеореєстратор із жорстким диском на 2 ТБ гарантує надійне збереження архіву записів.

Система працює безперервно 24/7, підтримує віддалений доступ і не потребує постійного обслуговування. Загальна вартість системи з урахуванням обладнання та монтажних робіт склала приблизно 24 000 грн.
