Комутаційні коробки для камер

Види комутаційних боксів/розподільних коробок

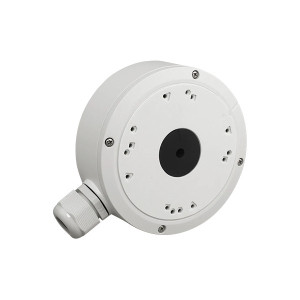

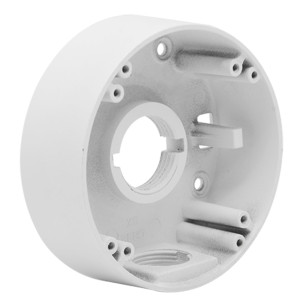

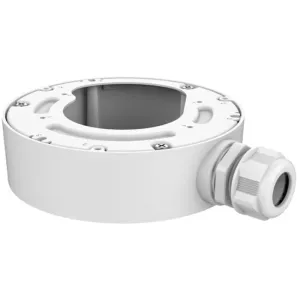

Комутаційні бокси (розподільні коробки) – це пристосування, які служать основою під камеру при її монтажі й одночасно контейнером для проводів і додаткового компактного обладнання (блоку живлення, стабілізаторів і фільтрів живлення, приймачів сигналу). У корпусі розподільної коробки є один або кілька отворів для введення кабелю з ущільнювачем, а внутрішнє улаштування дозволяє акуратно розташувати та зафіксувати дроти, запобігти їх сплутуванню та провисання. Корпус комутаційного боксу захищає з'єднання проводів і обладнання від несприятливих впливів.

Існують комутаційні бокси:

• для вуличної та внутрішньої установки;
• у металевому (зазвичай алюмінієвому) або пластиковому корпусі;
• універсальні, для розміщення різноманітних додаткових аксесуарів, для камери та блоку живлення, для камери та приймача, для камер відеоспостереження різного типу;
• одинарні та здвоєні;
• окремі або суміщені з кронштейном. Наприклад, модель DH-PFA12A конструктивно являє собою кронштейн для кріплення камер спостереження, об'єднаний з монтажною коробкою під приймач.

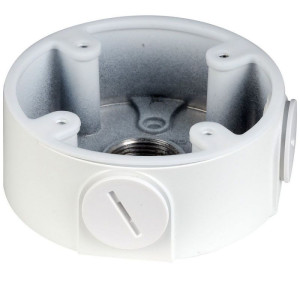

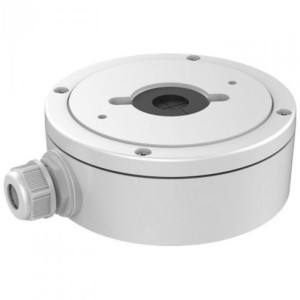

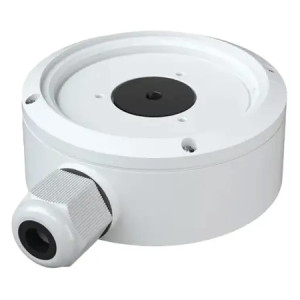

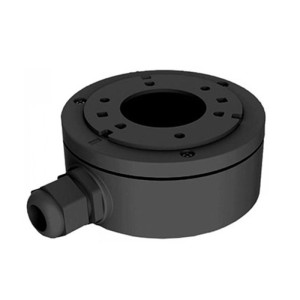

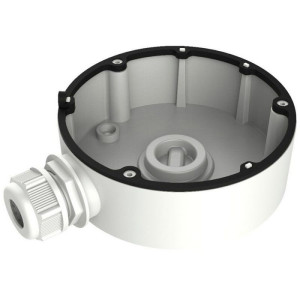

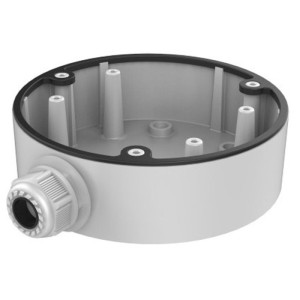

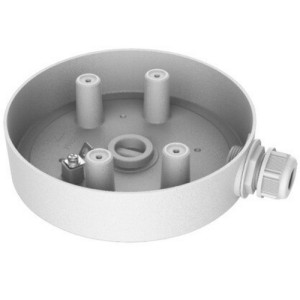

Вуличні комутаційні бокси мають водонепроникне, пилозахищене виконання, клас захисту IP66. Герметичний корпус зазвичай виконаний з алюмінію, забезпечує захист з'єднання проводів від механічних пошкоджень, підвищеної вологості. Також розподільна коробка для вуличних камер може мати корпус з ударостійкого погодостійкого пластику з герметичним виконанням. Пластиковий корпус виконує функцію гальванічної розв'язки, такі моделі кращі при установці відеокамери на металеву поверхню. Комутаційні бокси для внутрішньої установки зустрічаються рідше, відрізняються менш міцним, негерметичним пластиковим корпусом.

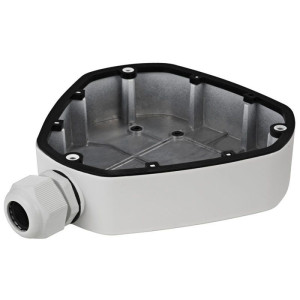

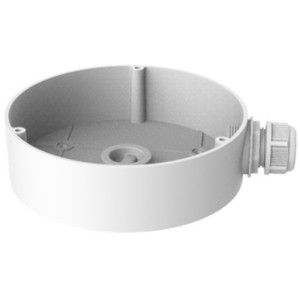

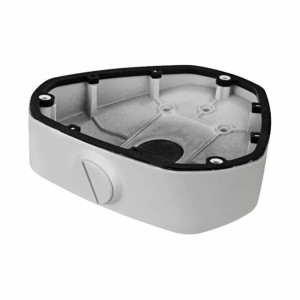

Комутаційні блоки крім ступеня захисту корпусу та його матеріалу розрізняються ще рядом параметрів. Це форма (кругла, чотирикутна, трикутна, восьмикутна), розміри, кількість кабельних вводів-виводів і їх діаметр, параметри приєднувальної різьби, розташування кріпильних отворів, максимальне навантаження, яке може витримувати розподільна коробка. Різні виробники випускають комутаційні бокси для аналогових і цифрових, купольних, циліндричних, поворотних відеокамер. Існують спеціальні таблиці сумісності, з яких можна дізнатися, для яких типів, моделей камер відеоспостереження підходить бокс комутаційний.

Монтажні адаптери

Монтажні адаптери – аксесуари для підвісного кріплення камер, комутаційних боксів під стелею. Їх поділяють на:

• монтажні адаптери типу кільце для підвісної стелі. Являють собою пару круглих пластин з прорізами під кабель і набором кріпильних отворів. За допомогою цих кріплень можна монтувати комутаційні бокси та відеокамери;

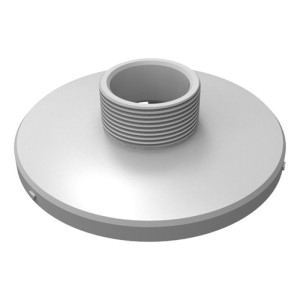

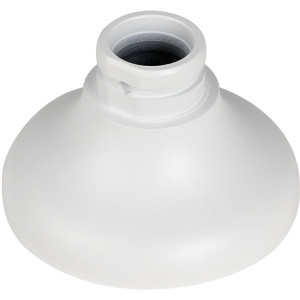

• стельові монтажні адаптери для роботизованих купольних камер. Використовуються як перехідник між кронштейном і камерою. Складаються з патрубка з різьбою для кріплення до кронштейна та платформи для кріплення відеокамери.

Трубка кронштейна

Для монтажу відеокамер використовуються кронштейни різного типу-настінні, стельові, кутові, з кільцями для кріплення камери на трубу, універсальні. Одна з найбільш популярних конструкцій – трубчастий кронштейн. Це розбірна конструкція, яка складається з декількох частин:

• п'яти – елемента для кріплення до стіни;
• трубки-подовжувача;
• платформи для кріплення однієї камери або хрестовини, яка закінчується трьома платформами.

Трубчастий кронштейн є різновидом накладного кронштейна для настінного кріплення відеокамер. Трубка кронштейна – це опціональний елемент його конструкції, який використовується, якщо потрібно розташувати камеру (камери) на більшій відстані від стіни. Трубка кронштейна являє собою відрізок порожнистої циліндричної труби довжиною 10 см із зовнішньою різьбою з одного боку, внутрішньою з іншої. Вона встановлюється між п'ятою та платформою (хрестовиною) для збільшення довжини кронштейна. Кілька сегментів можна об'єднати між собою для отримання потрібної довжини, але виробник не рекомендує при горизонтальному монтажі кронштейна використовувати понад 2 сегмента подовжувача.

Ще одна перевага трубчастого кронштейна полягає в наявності хрестовини, яка дозволяє встановити на один кронштейн 3 камери та спрямувати їх в різні боки.

Порядок складання трубчастого кронштейна

Збірка трубчастого кронштейна може здійснюватися під монтаж 1 або 3 камер, з використанням подовжувача або без нього.

1. До стіни накладним способом кріпиться п'ята кронштейна, в якій є невеликі отвори під кріплення.
2. У патрубок п'яти з різьбою вкручується сегмент трубки, в разі необхідності з ним за допомогою різьби з'єднується ще один сегмент. Якщо немає потреби подовжувати кронштейн, цей крок пропускається.
3. Безпосередньо з п'ятою або з останнім сегментом трубки з'єднується за допомогою різьби платформа під камеру.

Збірка кронштейна під одну камеру на цьому завершена. Якщо планується установка 3 камер, беруться спеціальні платформи для хрестовини та нагвинчуються на 3 її відгалуження, а вільне відгалуження хрестовини вкручується в патрубок п'яти або вільний кінець трубки.

Платформи трубчастого кронштейна

Платформи трубчастого кронштейна призначені для кріплення до них камер відеоспостереження. Являють собою круглі пластини діаметром 11 см з ударостійкого водонепроникного пластику. Мають отвори під кабель і патрубки з різьбою для з'єднання з іншими елементами кронштейна. Розбірні трубчасті кронштейни ATIS комплектуються двома видами платформ:

• платформа трубчастого кронштейна AB-FCI, кріпиться до п'яти або трубки, має зовнішню різьбу;
• платформа для хрестовини AB-FCX, використовується в комплекті з хрестовиною, від попередньої моделі відрізняється внутрішньою різьбою.

Переваги покупки комутаційних боксів, монтажних адаптерів в інтернет-магазині Bezpeka Club

Інтернет-магазин Bezpeka Club пропонує комутаційні бокси, монтажні адаптери, кронштейни для монтажу відеокамер відомих брендів – Dahua, Hikvision, ATIS. Аксесуари поєднують простоту конструкції та монтажу з надійністю, відрізняються доступною ціною. Широкий асортимент дозволяє підібрати комутаційні бокси та інші аксесуари під найпопулярніші моделі камер відеоспостереження, які теж можна купити в нашому магазині. На сайті ви знайдете та зможете завантажити таблиці сумісності комутаційних боксів з відеокамерами. У разі необхідності онлайн-консультацію нададуть наші фахівці.

Ми співпрацюємо з надійними продавцями та регулюємо ціни, в магазині Bezpeka Club купити аксесуари для систем відеоспостереження можна на вигідних умовах. Здійснюється доставка по Києву, Україні.
