Система домофонії Akuvox в багатоквартирному будинку (Київ)

Для підвищення рівня безпеки та комфорту мешканців у багатоквартирному будинку було реалізовано сучасну систему IP-домофонії на базі обладнання Akuvox. У даному проєкті команда фахівців виконала встановлення комплексної системи із інтеграцією декількох типів пристроїв — від багатоквартирної панелі виклику до терміналів контролю доступу, комутатора та джерела безперебійного живлення.

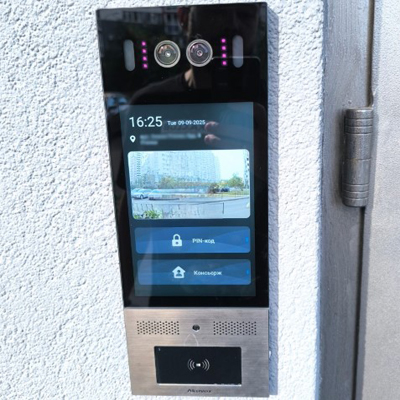

Головна виклична панель

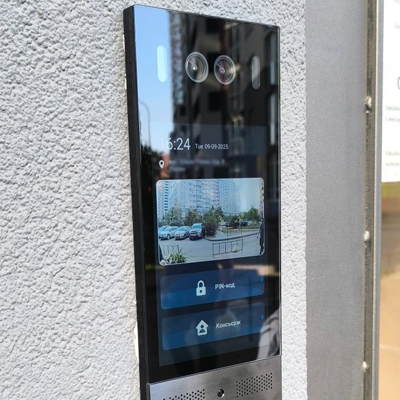

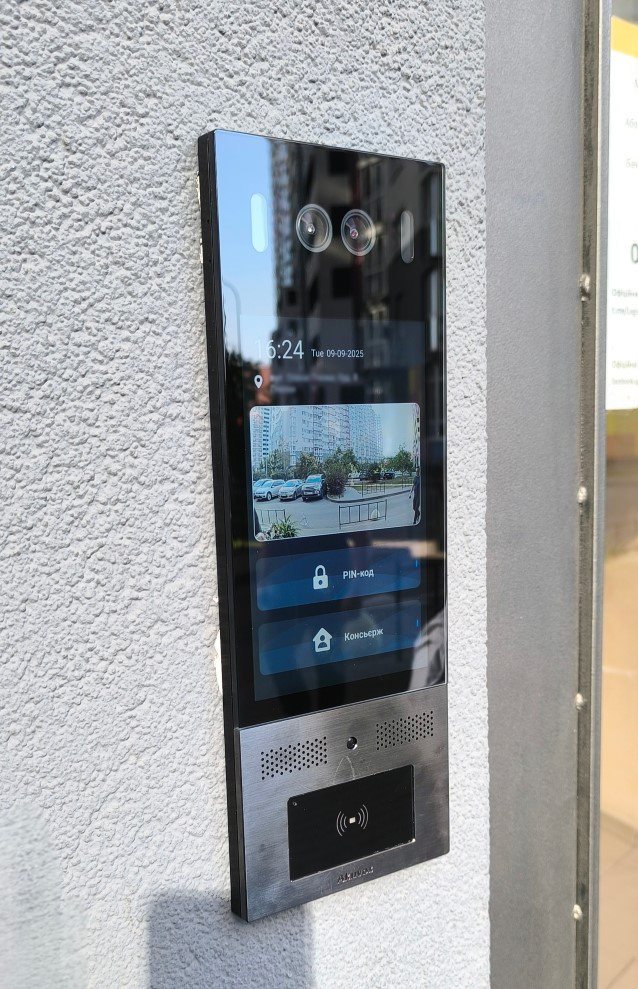

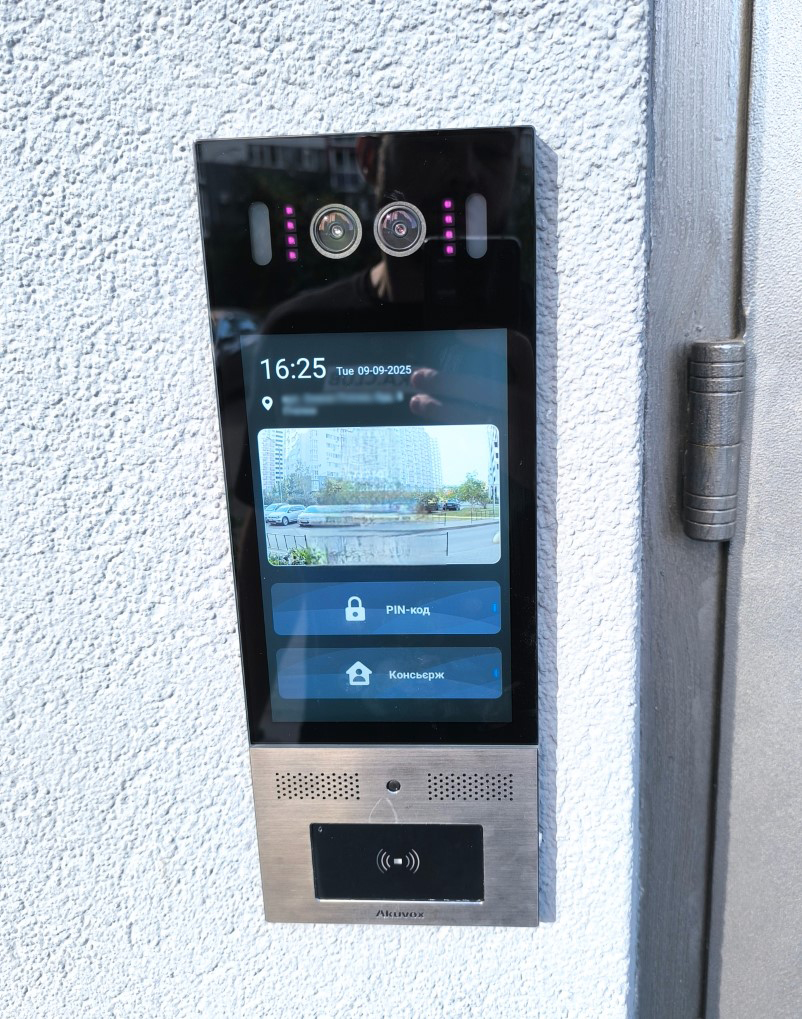

На головному вході до під’їзду встановлено панель Akuvox X915S, яка є центральним елементом усієї системи. Це інтелектуальний пристрій на базі Android, оснащений 2 Мп камерою з підтримкою розпізнавання облич, сенсорним екраном і Bluetooth-модулем. Панель дозволяє мешканцям заходити як за допомогою ключів, так і шляхом авторизації за обличчям або через смартфон. Завдяки SIP-протоколу X915S забезпечує швидкий зв’язок і повну сумісність з іншими IP-пристроями системи. Крім того, панель підтримує інтеграцію з терміналами контролю доступу та електромагнітними замками, що дозволяє централізовано керувати всіма точками входу в будинок.

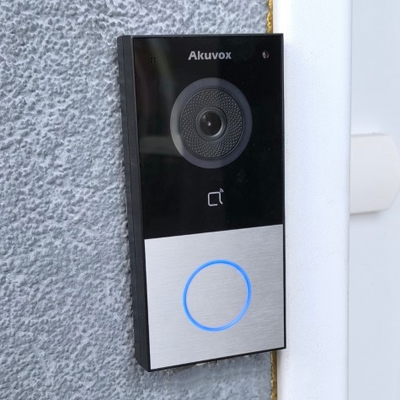

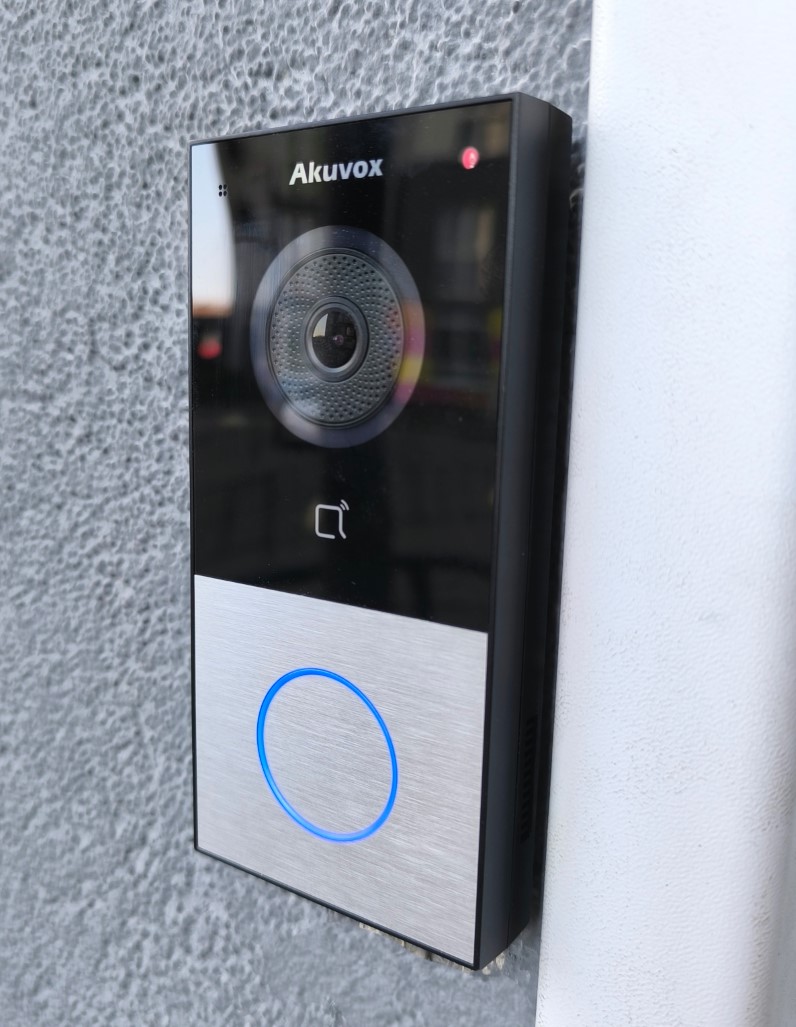

Відеопанель зі зчитувачем карт

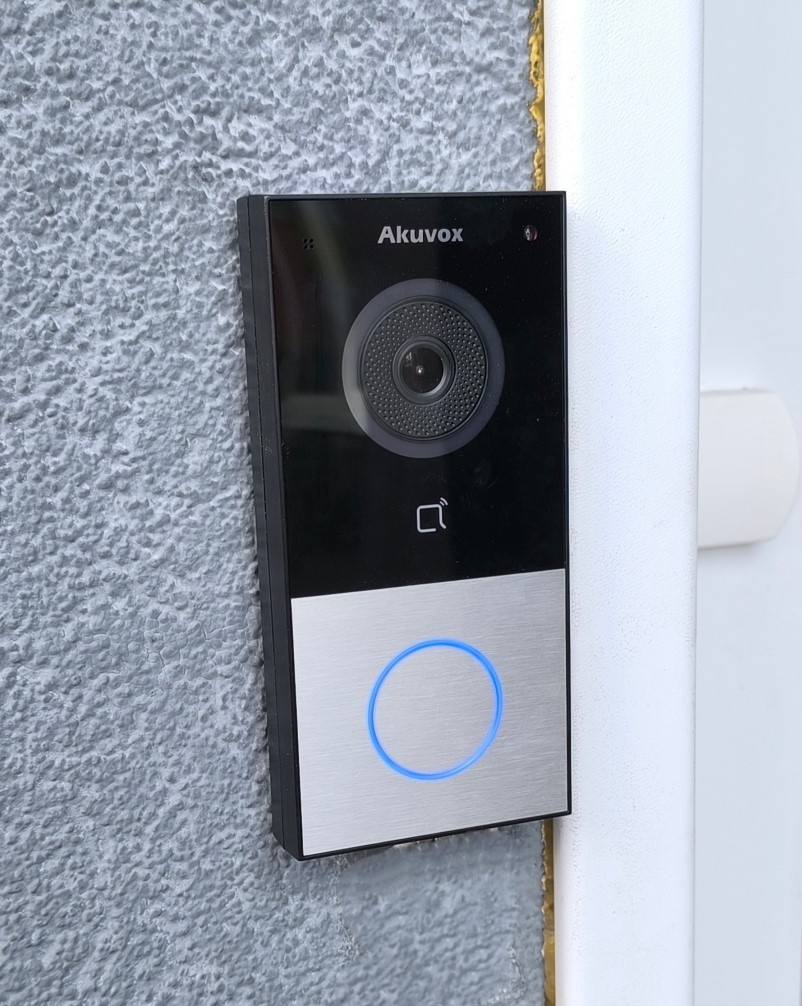

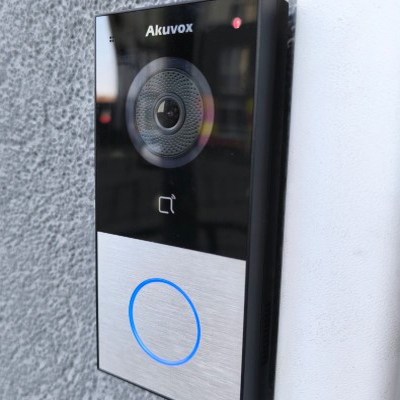

Akuvox E12W використовується як індивідуальна панель виклику для окремих квартир або офісів, підключених до загальної системи домофонії. Панель обладнана 2 МП камерою з широким кутом огляду 123°, що гарантує чітке відео навіть при складному освітленні. Завдяки Wi-Fi та Ethernet-інтерфейсам пристрій може працювати як по дротовій мережі, так і без неї, що спрощує монтаж домофону. Вбудований зчитувач карт MIFARE 13.56 МГц дозволяє відкривати двері за допомогою RFID-брелків або карт, а релейний вихід забезпечує безпосереднє керування електрозамком.

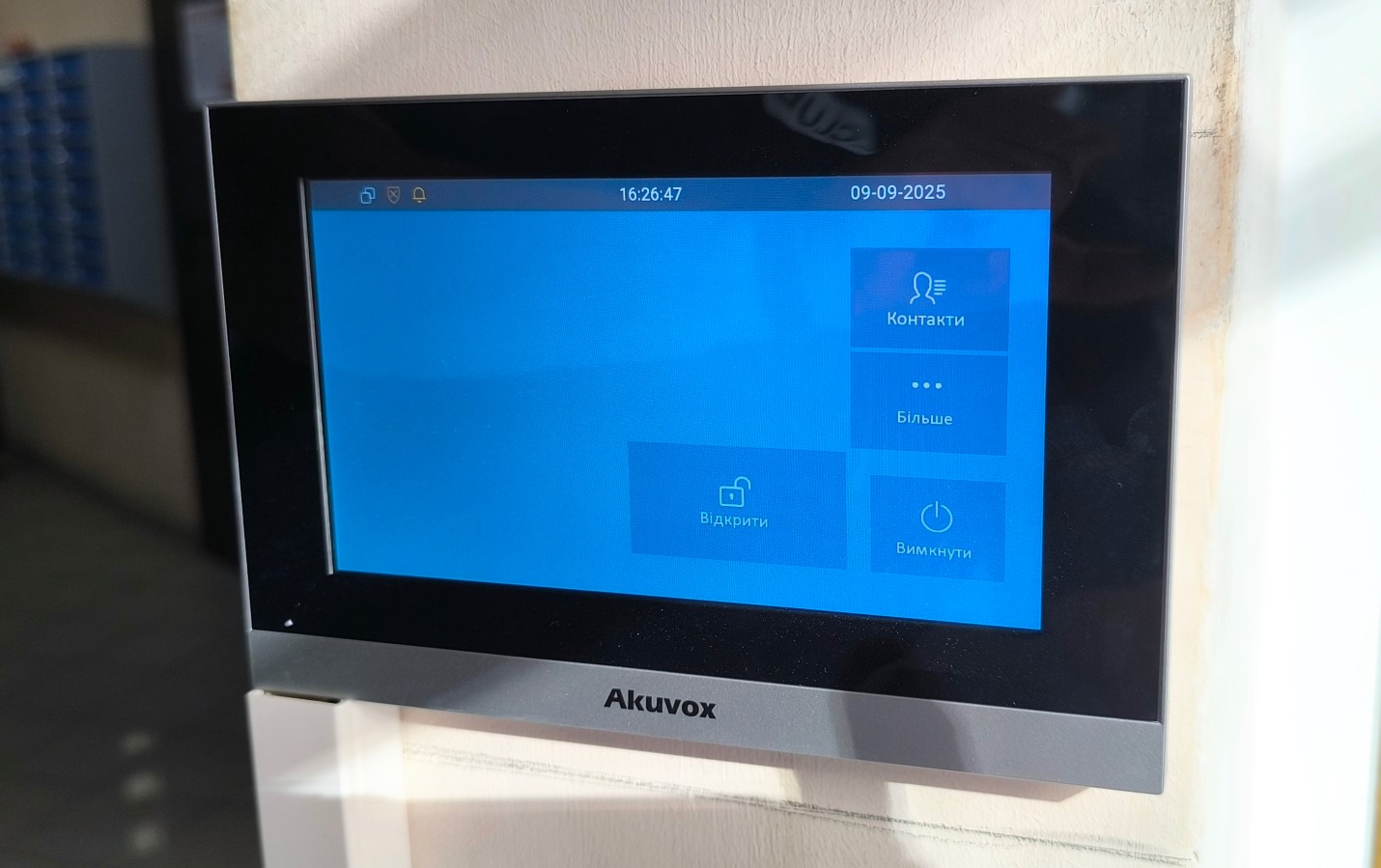

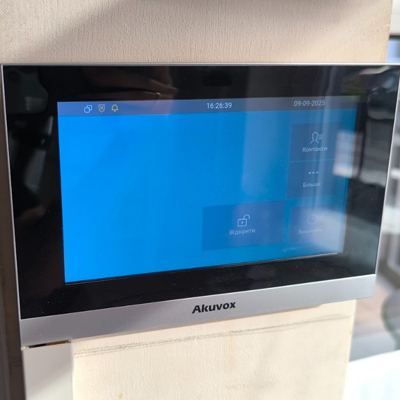

SIP-відеодомофон для консьєржа

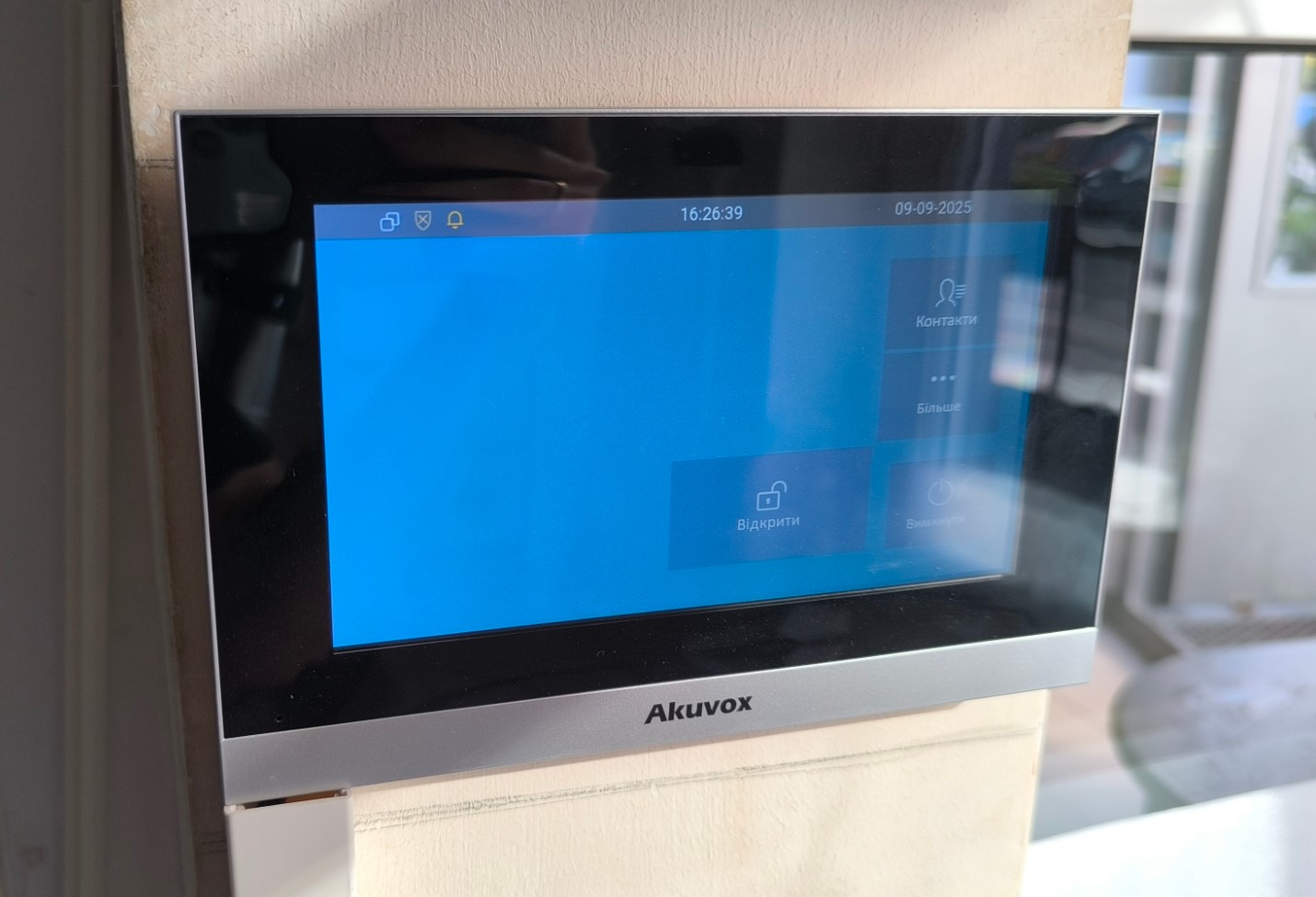

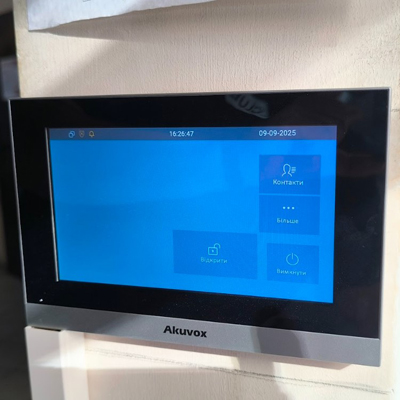

У даному проєкті SIP-відеодомофон Akuvox C313N використовується як центральний пост зв’язку для консьєржа, що дозволяє йому приймати виклики з усіх викличних панелей будинку та дистанційно керувати доступом. Пристрій оснащений 7-дюймовим сенсорним TFT-дисплеєм з роздільною здатністю 800×480 пікселів, що забезпечує зручний перегляд відео у реальному часі. Домофон підтримує двосторонній аудіозв’язок із функцією усунення луни, а також DTMF-команди для інтеграції з іншими SIP-пристроями.

Термінал зі зчитувачем карток

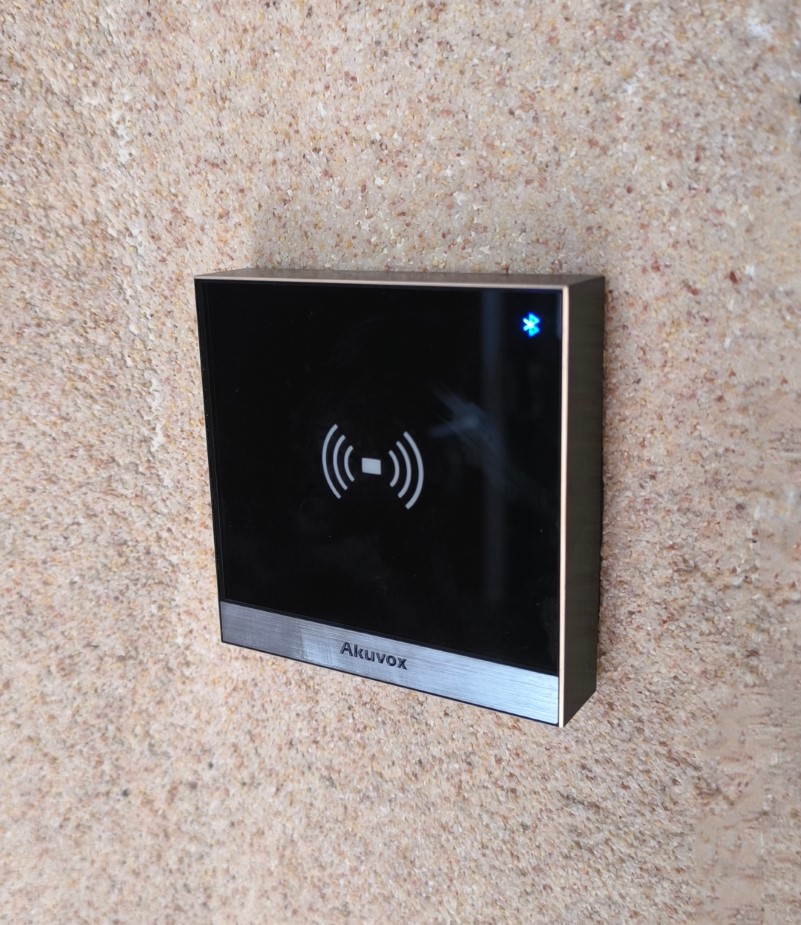

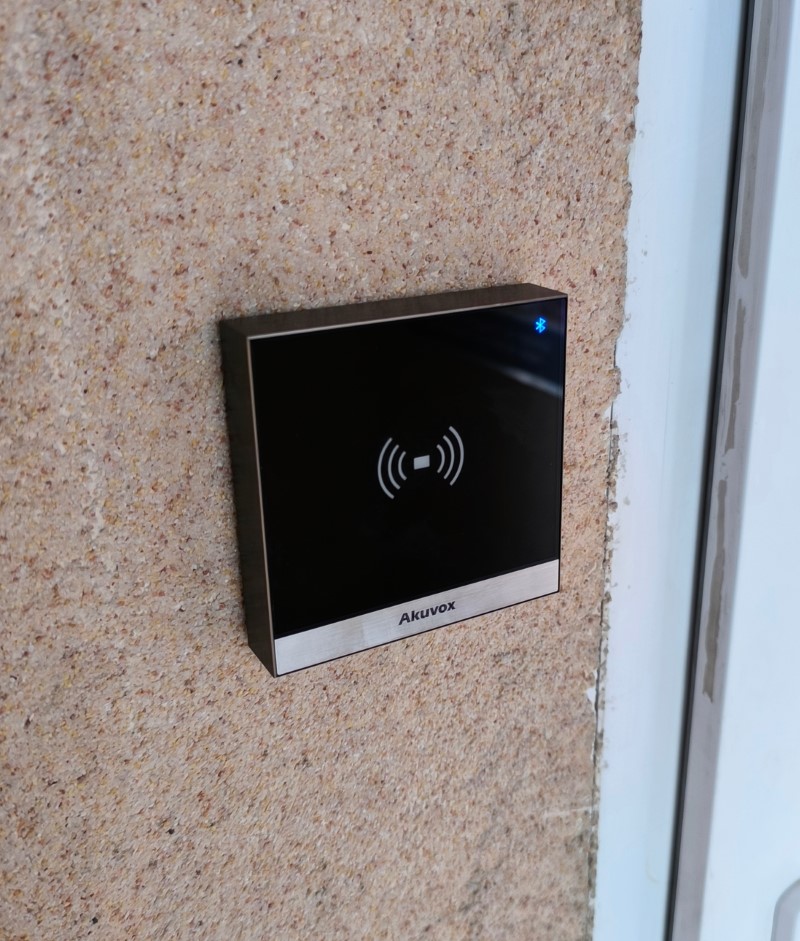

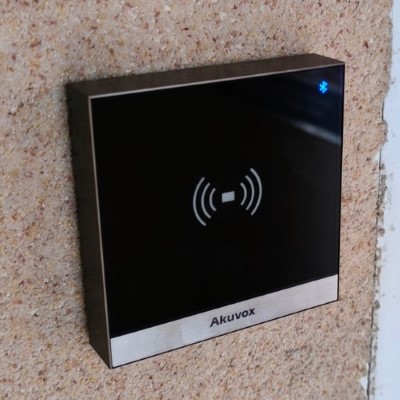

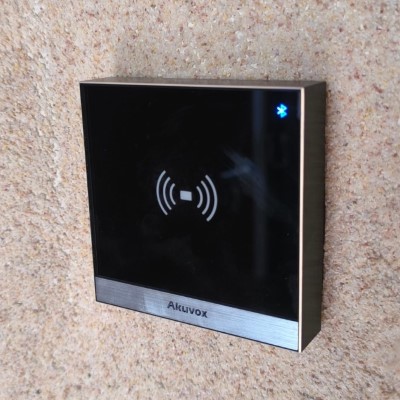

Термінал Akuvox A03 застосовується для організації безконтактного контролю доступу до службових або технічних приміщень багатоквартирного будинку. Пристрій підтримує зчитування RFID-карт із частотою 13.56 МГц та 125 кГц, а також роботу через Bluetooth Low Energy (BLE), що дозволяє відкривати двері зі смартфона. Завдяки Ethernet-інтерфейсу та підтримці PoE термінал інтегрується в загальну IP-систему домофонії Akuvox, синхронізуючись із панелями X915S та монітором C313N.

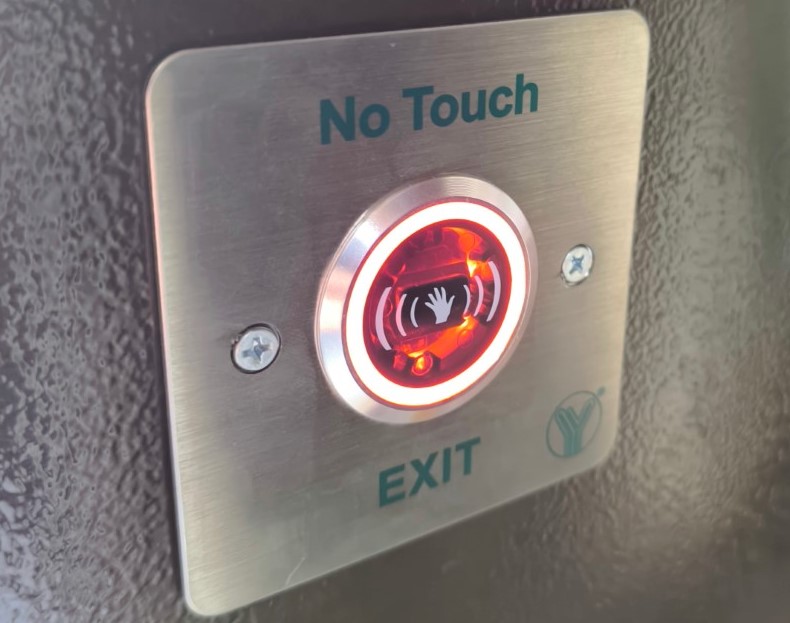

Безконтактна кнопка виходу

Кнопка виходу Yli Electronic ISK-841C використовується для зручного відкриття дверей із внутрішнього боку системи контролю доступу. Це безконтактна кнопка, яка реагує на наближення руки на відстані 4–10 см, що значно підвищує гігієнічність та зручність експлуатації. Корпус виготовлений із нержавіючої сталі, що забезпечує високу міцність і стійкість до зношування, а вбудоване діодне підсвічування полегшує використання у темряві.

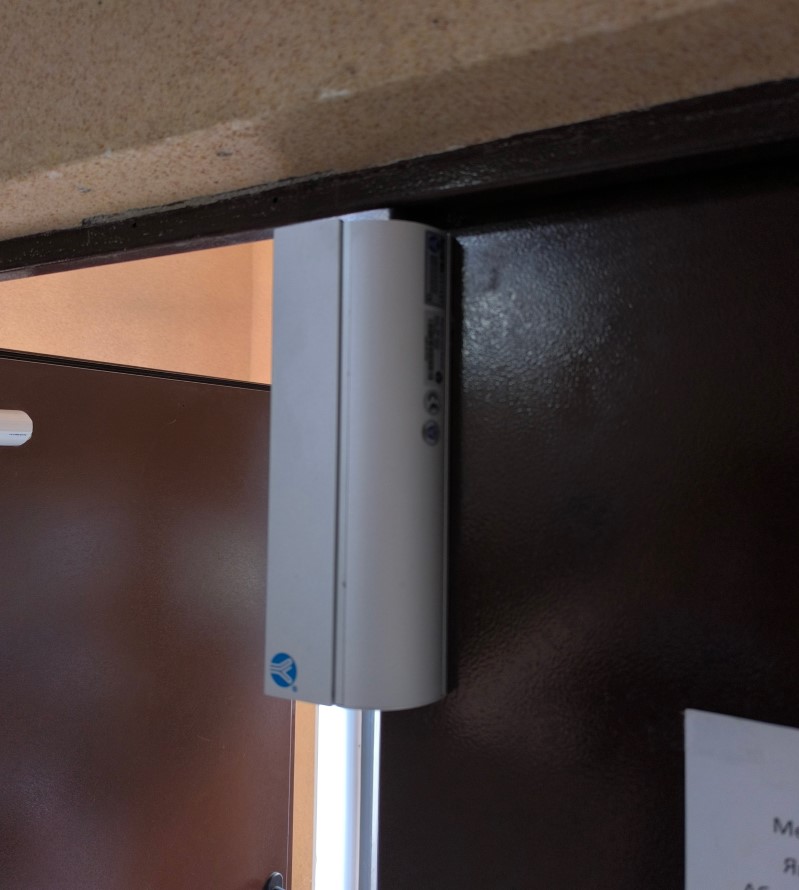

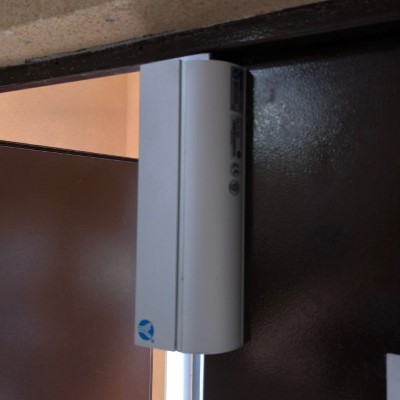

Електромагнітний замок із таймером та LED-індикацією

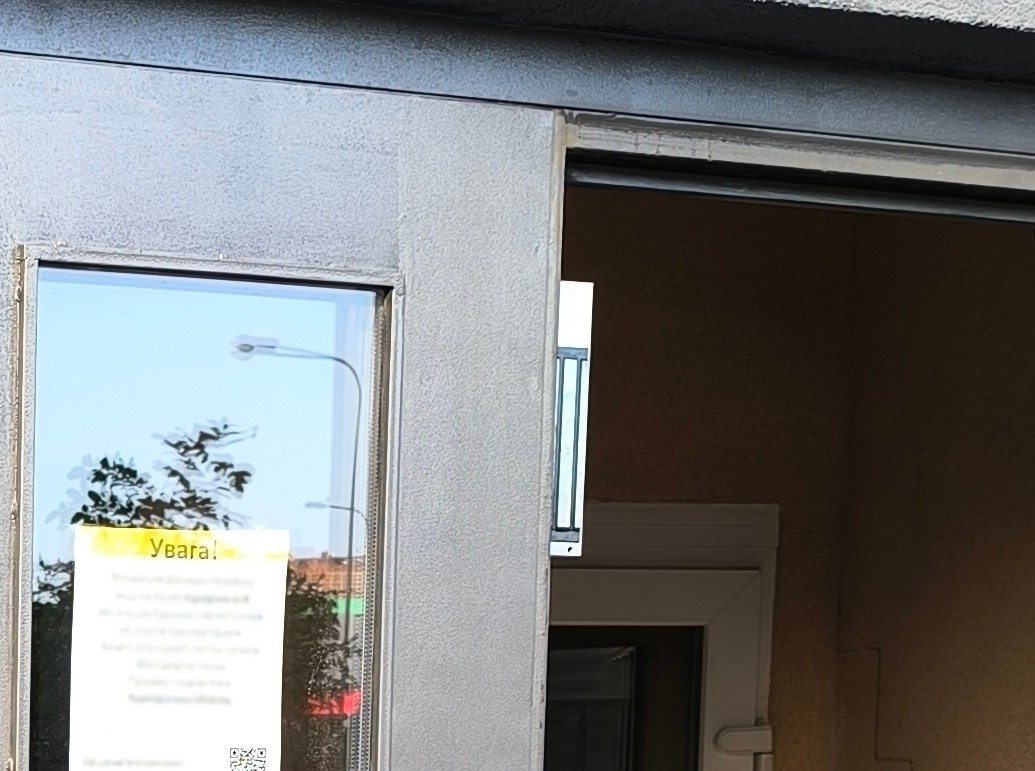

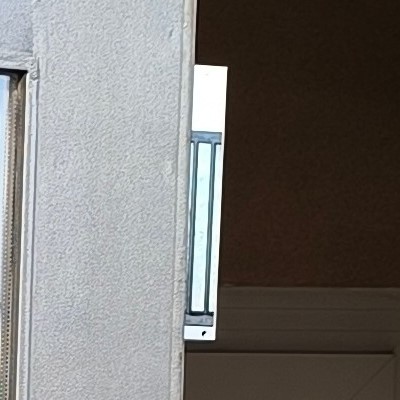

Yli Electronic YM-280NT(LED) забезпечує надійне утримання дверей у закритому стані та є важливим елементом системи контролю доступу. Його сила утримання становить 280 кг на розрив, що гарантує високу механічну стійкість. Модель оснащена вбудованим таймером із налаштуванням затримки на 0, 3, 6 або 9 секунд, світлодіодною індикацією стану та датчиком положення.

Дверний дотягувач із важільною передачею

Дотягувач Geze TS-2000 St white забезпечує автоматичне та плавне закриття дверей. Модель оснащена важільною (колінною) передачею класу DIN5 і розрахована на двері вагою до 100 кг. Пристрій має регулювання сили та швидкості закриття, а також функцію «дохлопа», що гарантує щільне прилягання дверей до рами.

Безперебійне живлення

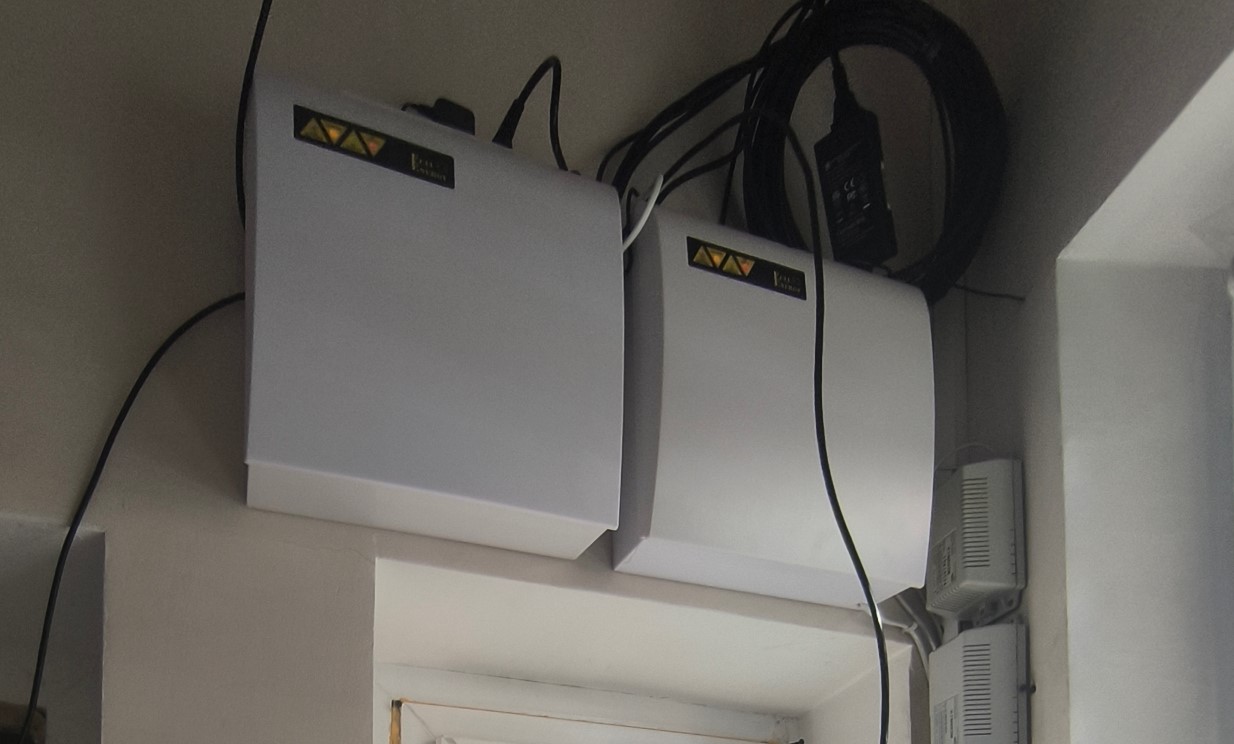

Блок безперебійного живлення Full Energy BBGP-1210 є ключовим елементом системи, що забезпечує стабільну роботу домофонного комплексу. Це імпульсний ББЖ із вхідною напругою 190–240 В, який формує вихідну напругу 12–14 В з максимальним струмом до 10 А. Усередині корпусу встановлений акумулятор Full Energy FEL-1220 ємністю 20 Ah. Пристрій оснащений захистом від перевантаження, короткого замикання та перепадів напруги.

Також цікаво: Встановлення сигналізації Ajax в двоповерховій квартирі

Вартість системи

У результаті реалізації цього проєкту багатоквартирний будинок отримав сучасну, надійну та зручну систему IP-домофонії на базі обладнання Akuvox. Загальна вартість встановленої системи домофонії з урахуванням обладнання та монтажних робіт склала приблизно 130 000 грн.
