Як підключити гібридний інвертор: схема та інструкція

Питання енергетичної незалежності у 2026 році перейшло з розряду додаткових опцій у категорію життєвої необхідності для кожного власника нерухомості в Україні. Гібридні енергосистеми– це складний технологічний комплекс, де інтелектуальний центр керує потоками енергії від мережі, сонячних панелей та накопичувачів у реальному часі. Проте, щоб система працювала як годинник, підключення гібридного інвертора має бути виконане з дотриманням суворих технічних регламентів, міжнародних стандартів електробезпеки та рекомендацій заводів-виробників.

Навіть найменша помилка в розрахунку перерізу провідника, ігнорування правил заземлення або помилка в полярності може призвести до фатальних наслідків: від виходу з ладу дорогої силової плати до виникнення пожежі у щитовій. У цьому фундаментальному матеріалі ми детально розберемо кожен крок монтажу, спираючись на багаторічний досвід інженерів BezpekaClub.ua та актуальні нормативи ПУЕ.

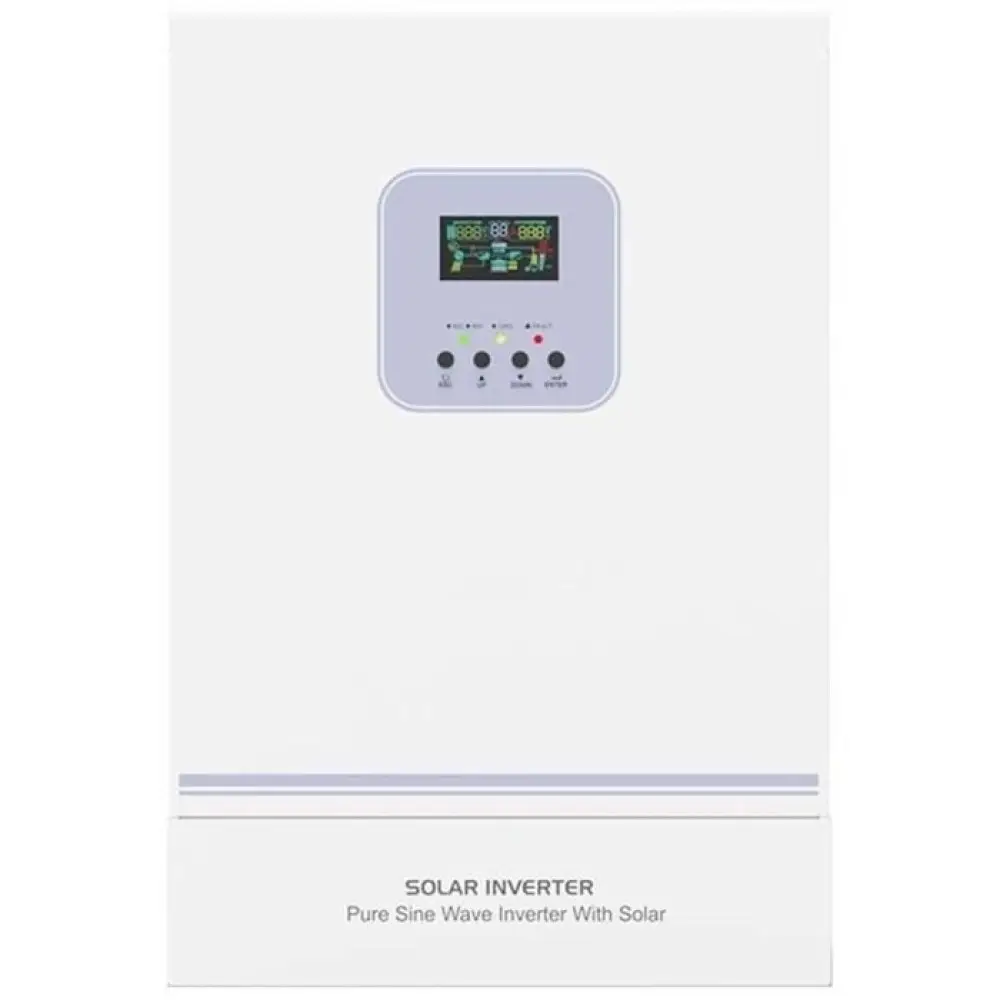

Принцип роботи гібридного інвертора та підготовка до монтажу

Перш ніж братися за інструменти, необхідно досконало вивчити принцип роботи гібридного інвертора. На відміну від класичних джерел безперебійного живлення (UPS), які працюють лише як транзитний вузол або резервна батарея, гібридний пристрій є мультифункціональним перетворювачем зі складним програмним забезпеченням. Він здатен працювати в режимі Smart Grid, здійснюючи "підмішування" (mixing) енергії. Це означає, що якщо ваше споживання становить 5 кВт, а сонячні панелі дають лише 3 кВт, інвертор не перемикається повністю на мережу, а бере відсутні 2 кВт із зовнішньої лінії або акумуляторів. Це дозволяє досягти максимальної економічної ефективності та подовжити термін служби АКБ.

Основою пристрою є високочастотний трансформатор та блок силових транзисторів (IGBT-модулів), які здійснюють подвійне перетворення напруги з чистим синусоїдальним сигналом на виході. Це критично важливо для сучасної побутової техніки: газових котлів, інверторних холодильників та серверного обладнання. Монтаж гібридного інвертора– це не просто механічне кріплення приладу на стіну, а стратегічне планування всієї енергосистеми будинку.

Підготовка до монтажу починається з енергоаудиту. Вам необхідно скласти таблицю всіх споживачів у будинку, розділивши їх на пускові та номінальні потужності. Наприклад, занурювальна помпа свердловини при номіналі в 1.1 кВт у момент старту може споживати до 4-5 кВт. Якщо ваші інвертори не розраховані на такі пікові навантаження, система буде постійно йти в захист. Також необхідно перевірити стан вхідної мережі: наявність заземлення, тип системи (TN-C, TN-S або TN-C-S) та якість контактів у головному розподільчому щиті.

Необхідні інструменти та матеріали для підключення

Щоб виконати правильне підключення гібридного інвертора, необхідно підготувати професійний інструментарій. Робота з постійним струмом (DC) великої сили та змінною напругою (AC) вимагає точності та використання сертифікованих матеріалів.

1. Вимірювальне обладнання: Основним інструментом є цифровий мультиметр з категорією захисту не нижче CAT III 600V. Бажано мати прилад із функцією True RMS для коректного вимірювання напруги в мережах із високим рівнем гармонійних спотворень. Також знадобляться струмові кліщі, що здатні вимірювати постійний струм (DC), для діагностики роботи акумуляторної гілки.
2. Силові кабелі: Для підключення до мережі використовується кабель ВВГнг-LS або ПВС (з обов'язковим використанням наконечників НШВІ). Для підключення акумуляторів потрібен гнучкий мідний провід класу 5 або 6 (наприклад, ПВ-3 або спеціальний зварювальний кабель КГ). Переріз розраховується виходячи зі щільності струму 4-6 А на 1 мм². Для системи 5 кВт 48В оптимальним є переріз 35-50 мм².
3. Захисна апаратура:

3.1 AC-сторона: Автоматичні вимикачі з характеристикою «C» або «B», пристрої захисного відключення (ПЗВ) з типом витоку «A» або «B» (оскільки інвертори можуть давати постійну складову витоку).

3.2 DC-сторона: Спеціалізовані автомати постійного струму (DC Breakers) або тримачі із плавкими запобіжниками (типу gPV або NH). Звичайні автомати змінного струму тут використовувати суворо заборонено – вони не здатні загасити дугу постійного струму, що призведе до пожежі.

4. Монтажний інструмент: Гідравлічний прес для обтискання наконечників ТМЛ, стрипер для зняття ізоляції, динамометрична викрутка для контролю зусилля затягування клем (зазвичай 1.2-2.5 Нм для сигнальних та 10-15 Нм для силових клем).
5. Допоміжні матеріали: Термоусадка з клейовим шаром для герметизації наконечників, маркувальний принтер або етикетки для позначення ліній, діелектричний килимок для роботи в зоні щитка.

Вибір місця для монтажу гібридного інвертора

Правильне розташування пристрою безпосередньо впливає на його термін служби, який може варіюватися від 2 до 12 років залежно від умов експлуатації. Гібридний інвертор – це силова електроніка, головним ворогом якої є тепло та пил.

• Кліматичні умови: Приміщення має бути сухим, з відносною вологістю не більше 80% без конденсації. Температурний режим – від +10°C до +30°C. При роботі в неопалюваних приміщеннях (гаражах) взимку може виникати конденсат під час різкого потепління, що миттєво виводить прилад з ладу.
• Вентиляція та циркуляція повітря: Інвертор працює за принципом примусового охолодження. Вентилятори затягують повітря знизу та видувають зверху або з боків. Необхідно забезпечити вільний простір: мінімум 20 см знизу, 50 см зверху та 15 см з боків. Не розміщуйте прилад у закритих шафах без примусової припливної вентиляції.
• Шумоізоляція: Потужні трансформатори та вентилятори створюють акустичний шум на рівні 45-60 дБ. Це можна порівняти з роботою старого холодильника або мікрохвильовки. Не рекомендується монтувати пристрій на стінах, що межують із житловими кімнатами.
• Пожежна безпека та тип поверхні: Вага інвертора на 5-8 кВт складає від 12 до 25 кг. Стіна повинна витримувати подвійну вагу пристрою (враховуючи динамічні вібрації). Ідеально – цегла або бетон. Якщо монтаж проводиться на дерев'яну стіну, обов'язково встановіть прокладку з листа металу або мінериту, яка виступає за межі корпусу на 10-15 см з кожного боку.

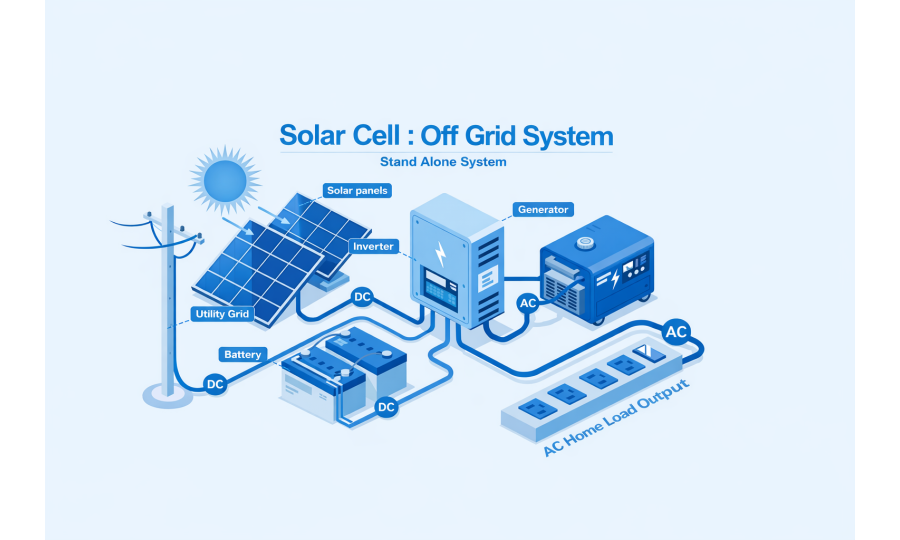

Схема підключення гібридного інвертора: основні елементи

Грамотна схема підключення гібридного інвертора– це фундамент стабільної роботи всієї енергосистеми. Уявіть інвертор як центральний диспетчерський пункт, куди сходяться всі "дороги" енергії. У професійному проєкті система розділяється на чіткі функціональні вузли.

1. Вузол AC Input (Мережевий вхід): Це точка підключення зовнішньої мережі 220В/230В. Схема обов'язково має включати вхідний автомат захисту та пристрій захисту від імпульсних перенапруг (ПЗІП). Це критично важливо у 2026 році, оскільки нестабільність мережі після відновлювальних робіт може призвести до "стрибків", які спалять вхідний каскад інвертора.
2. Вузол AC Output / Load (Вихід на споживачів): Це ваша внутрішня мережа. Важливо розуміти, що професійна схема підключення гібридного інвертора обов'язково має передбачати грамотне розділення споживачів, інакше система буде постійно вимикатися через перевантаження. Для забезпечення автономії тут формується окрема шина, до якої під'єднуються лише пріоритетні "резервовані" прилади.
3. Вузол DC Battery (Акумуляторна лінія): Найбільш потужний вузол за силою струму. Тут використовуються найтовстіші кабелі та спеціальні роз'єднувачі.
4. Вузол PV Input (Сонячне поле): Вхід для постійного струму від сонячних панелей. Схема має включати DC-розрядники та запобіжники на кожен стрінг (ланцюжок панелей).
5. Контур заземлення (PE): Об'єднує всі металеві частини системи. Без належного заземлення не працюватиме фільтрація перешкод, а на корпусі інвертора може з'явитися небезпечний потенціал (до 110В), що виникає через роботу вхідних конденсаторів.

Професійна схема підключення гібридного інверторатакож завжди передбачає наявність ручного або автоматичного байпасу. Це дозволяє повністю виключити інвертор із ланцюга (наприклад, для ремонту), не вимикаючи при цьому електроенергію в усьому будинку.

Підключення гібридного інвертора до мережі: покрокова інструкція

Підключення гібридного інвертора до мережі– це процедура, що вимагає не лише технічних знань, а й суворої дисципліни. Будь-яка помилка в черговості дій може стати фатальною для обладнання.

Крок 1: Підготовка та знеструмлення

Перш за все, вимкніть вхідний автомат у головному розподільчому щиті. Повісьте табличку "Не вмикати! Працюють люди". За допомогою мультиметра перевірте наявність напруги на вхідних клемах. Тільки після підтвердження повної відсутності струму можна починати монтаж.

Крок 2: Організація вхідної лінії (AC Input)

Використовуйте кабель відповідного перерізу. Для інвертора потужністю 5 кВт це має бути мідний кабель 3х4 мм² або 3х6 мм².

• Підключіть фазний провід (L) до відповідної клеми інвертора.
• Підключіть нульовий провід (N) до клеми нейтралі.
• Увага: У деяких моделях гібридних інверторів нуль є "наскрізним", а в деяких – розривається реле. Категорично заборонено об'єднувати вихідний нуль інвертора з вхідним нулем загальної мережі після інвертора – це призведе до короткого замикання в режимі роботи від АКБ.

Крок 3: Підключення захисного заземлення

Знайдіть на корпусі болт із символом заземлення. Використовуйте дріт перерізом не менше, ніж у фазного провідника. Надійно затягніть з'єднання, використовуючи зубчасті шайби (шайби Гровера) для запобігання послабленню контакту через вібрацію трансформатора.

Крок 4: Монтаж вихідної лінії (AC Output / Load)

Це етап, на якому ви підключаєте внутрішню мережу будинку. Інструкція підключення гібридного інвертора наголошує: лінія Load має бути повністю ізольована від вхідної мережі. Використовуйте окремий розподільчий щиток для резервних груп (освітлення, котел, холодильник).

Знаючи всі нюанси приєднання обладнання до зовнішніх ліній, ви закладаєте основу для безпечного використання енергії. Не забувайте про маркування: кожен кабель має бути підписаний. Це врятує чимало часу та нервів при майбутньому обслуговуванні або модернізації системи. Пам'ятайте, що підключення гібридного інвертора до мережі має бути виконано таким чином, щоб при спрацюванні вхідного захисту (наприклад, через аварію на лінії) інвертор миттєво перейшов у режим генерації від батарей, не створюючи при цьому загрози для електриків, що працюють на лінії (захист від зворотного струму / Anti-Islanding).

Як підключити інвертор до акумулятора: детальна інструкція підключення

Робота з акумуляторним блоком – це серце всієї системи автономії. На відміну від змінного струму мережі, постійний струм (DC) характеризується величезними значеннями амперажу. Якщо при 220В навантаження у 20А вважається значним, то для 48-вольтової лінії показник у 100А–150А є абсолютно робочим. Саме тому підключення інвертора до акумулятора вимагає особливого підходу до вибору провідників та якості контактів.

Перш ніж розпочати монтаж, обов'язково перевірте відповідність напруги компонентів. Гібридні моделі зазвичай розраховані на роботу з 24V або 48V. Спроба подати живлення з 12-вольтової батареї на 48-вольтовий пристрій не зашкодить йому, але система просто не ініціалізується. Проте помилка у зворотний бік – подача 48V на 12-вольтову модель – призведе до миттєвого вибуху конденсаторів та вигорання силової плати.

Покроковий алгоритм: як підключити інвертор з акумулятором

1. Розрахунок та підготовка кабелів: Для струму 100А мінімальний переріз мідного кабелю – 35 мм², але для мінімізації втрат рекомендується 50 мм². Кабелі мають бути ідентичної довжини для "плюса" та "мінсуса". Використовуйте тільки мідні луджені наконечники (ТМЛ), обтиснуті гідравлічним пресом.
2. Встановлення DC-захисту: У розрив плюсового кабелю обов'язково встановлюється спеціальний тримач із запобіжником або DC-автомат. Звичайні автомати AC тут не загасять дугу при аварії.
3. Фізична комутація: Спочатку надійно прикрутіть кабелі до клем інвертора. Тільки після цього підключайте їх до акумулятора. При торканні останньої клеми ви почуєте характерне клацання та побачите іскру – це заряджаються внутрішні ємності інвертора, це нормальний процес.
4. Балансування (для систем із кількох АКБ): Якщо ви з’єднуєте кілька 12В батарей послідовно для отримання 48В, обов’язково використовуйте активні балансири. Вони вирівнюють напругу на кожній банці, запобігаючи "перекосу", який вбиває дорогі батареї за один сезон.

Знаючи всі тонкощі того, як підключити гібридний інвертор до акумулятора, ви гарантуєте собі роки стабільної роботи обладнання. Пам'ятайте: силова лінія постійного струму – це не те місце, де можна економити на перерізі кабелю. Використання занадто тонких дротів призведе до їхнього надмірного нагріву та критичного падіння напруги. У результаті інвертор видаватиме помилку "Low Battery" навіть при повністю заряджених накопичувачах, оскільки не зможе отримати потрібну потужність через опір провідника.

Як підключити гібридний інвертор до будинку: розподіл навантажень

Найважливіший етап інтеграції – це розуміння того, як підключити гібридний інвертор до будинку так, щоб він не згорів у перші п'ять хвилин. Більшість помилок стається через невірно оцінене навантаження.

Стратегія розподілу навантажень:

1. Критична група (Backup): Підключається до порту AC Output. Сюди ми відносимо освітлення, циркуляційні помпи опалення, холодильник, інтернет-обладнання та системи безпеки. Сумарна потужність цієї групи не повинна перевищувати 60-70% від номіналу інвертора.
2. Потужна група (Main): Електроплити, духовки, проточні водонагрівачі, електрокотли. Ці прилади залишаються в загальній мережі будинку "до" інвертора. Вони будуть працювати, коли є світло, але автоматично вимкнуться при переході на АКБ.

Такий підхід до організації мережі є єдино правильним, оскільки дозволяє раціонально витрачати ємність АКБ. Якщо ви прагнете реалізувати підключення гібридного інвертора до будинку з максимальною надійністю, обов'язково встановіть у щитку цифровий вольт-амперметр. Це дозволить візуально контролювати споживання енергії об'єктом у реальному часі. Грамотно розроблена система, що враховує ці нюанси, вбереже вас від неприємних сюрпризів та передчасного розряду батарей під час тривалих відключень.

Як налаштувати гібридний інвертор після підключення

Монтаж – це тіло системи, а налаштування – її мозок. Розуміння того, як налаштувати гібридний інвертор, дозволяє вам не просто отримувати струм, а адаптувати пристрій під ваші конкретні фінансові цілі: чи то максимальна економія, чи то стовідсоткова впевненість у резерві.

Перше увімкнення та базові налаштування

Після перевірки всіх з’єднань мультиметром, першим вмикається DC-автомат від акумуляторів. Екран загориться, інвертор проведе внутрішню самодіагностику (Self-test). Тільки після появи стабільної напруги на дисплеї можна вмикати мережевий вхідний автомат.

• Налаштування батареї (Battery Type): Це фундамент. Якщо у вас сучасний літій (LiFePO4), виберіть протокол комунікації (BMS-Li). Якщо ваш акумулятор не підтримує прямий зв'язок з інвертором, виберіть режим "User-defined" та пропишіть напруги вручну: Bulk Charge (зазвичай 56.4V для 48В системи), Float Charge (54V) та Low Cut-off (44-46V).
• Струм заряду (Max Charging Current): Важливо не перевищувати можливості вашої мережі та АКБ. Оптимально – 0.2C (20% від ємності) для свинцевих АКБ та до 0.5C (50%) для літієвих. Якщо у вас група з 100Аг батарей, не ставте заряд більше 50А, щоб уникнути перегріву комірок та спрацювання внутрішнього захисту BMS.

Налаштування режимів роботи інвертора

Залежно від ситуації в енергосистемі України, ви обираєте один із режимів, який визначає пріоритет джерел:

1. SBU (Solar-Battery-Utility): Пріоритет на власну енергію. Мережа підключається тільки тоді, коли батареї розрядилися до критичного рівня (наприклад, 20% або 46V). Це режим для максимальної автономності та економії коштів.
2. SUB (Solar-Utility-Battery): Пріоритет на сонце та мережу. Батареї тримаються в буфері на 100% заряду і чекають на момент повного відключення світла. Це ідеальний вибір для періодів частих блекаутів, коли важливо завжди мати повний бак енергії.
3. USB (Utility-Solar-Battery): Режим ДБЖ. Мережа є головним джерелом, сонце допомагає, а акумулятор вступає в роботу лише при аварії в мережі.

Програмування пріоритетів живлення та таймерів

Сучасні гібридні інвертори дозволяють налаштувати часові вікна (Time-of-Use). Наприклад, ви можете заборонити зарядку від мережі в часи пікових навантажень на енергосистему (7:00-11:00 та 17:00-23:00) та дозволити її лише вночі, коли діє дешевий нічний тариф. Це дозволяє системі окупити себе значно швидше шляхом різниці в ціні кіловата. Також можна налаштувати функцію "AC Bypass", щоб при перевантаженні інвертор не вимикався, а просто перекидав навантаження на мережу.

Типові помилки при підключенні гібридного інвертора

Навіть маючи на руках детальну інструкцію підключення гібридного інвертора, користувачі та недосвідчені монтажники часто припускаються фатальних промахів, які призводять до відмови в гарантійному ремонті:

• "Спільний нуль" (Neutral Bond): Найпоширеніша помилка – об'єднання нейтральних дротів входу та виходу (AC Input N та AC Output N) на спільній шині в щитку. Це призводить до виникнення паразитних струмів, через які інвертор може видавати помилку "Fault 09" (Bus Soft Start Fail) або "Fault 08" (Bus over voltage). Нуль після інвертора має бути повністю ізольованим від нуля загальної мережі.
• Ігнорування заземлення корпусу: Багато хто вважає, що заземлення в розетці достатньо. Проте корпус інвертора має бути з’єднаний з контуром заземлення окремим дротом перерізом не менше 6 мм². Без цього на металевому корпусі виникає потенціал 110В через фільтруючі конденсатори, що не тільки небезпечно для життя, а й призводить до "глюків" сенсорних екранів та Wi-Fi модулів.
• Некоректний обтиск силових наконечників: Використання пасатижів замість прес-кліщів створює зони високого опору. Під навантаженням 100А таке з'єднання нагрівається до 120°C за лічені хвилини, що призводить до обвуглювання ізоляції та ризику пожежі. Завжди перевіряйте надійність з’єднання, намагаючись сильно смикнути дріт із наконечника.
• Неправильна черговість запуску: Вмикання мережі (AC Input) до того, як був підключений акумулятор. Для більшості контролерів це стресова ситуація, яка може призвести до збою логіки процесора.
• Відсутність захисту від сонячних панелей: Підключення PV-масиву напряму без DC-роз'єднувача та ПЗІП. У разі грози статичний розряд "прошиває" MPPT-контролер, що автоматично анулює гарантію, оскільки це вважається недотриманням умов експлуатації.
• Використання кабелів різної довжини для АКБ: Якщо один дріт (+) на 20 см довший за інший (-), опір стає нерівномірним, що збиває алгоритми вимірювання SoC (рівня заряду) інвертором.
