Встановлення системи відеоспостереження в заміському будинку замовника

Відеоспостереження

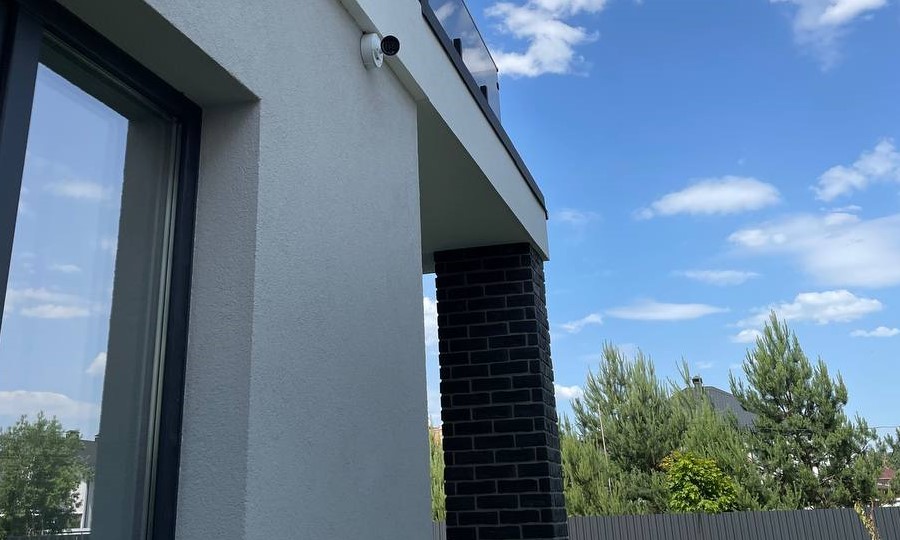

Продумана система відеоспостереження дозволяє здійснювати цілодобовий моніторинг периметра ділянки та внутрішніх приміщень, своєчасно фіксувати будь-які підозрілі події та зберігати записи для подальшого аналізу. За запитом клієнта фахівці BezpekaClub.ua спроєктували та встановили таку систему в його заміському будинку.

Замовник виявив бажання вести безперервний запис усіх відеопотоків із камер на окремий пристрій для подальшого аналізу та зберігання архіву, забезпечивши таким чином можливість швидкого пошуку за датами й подіями. Для цього були обрані відеореєстратор Dahua і жорсткий диск на 4TB від Western Digital.

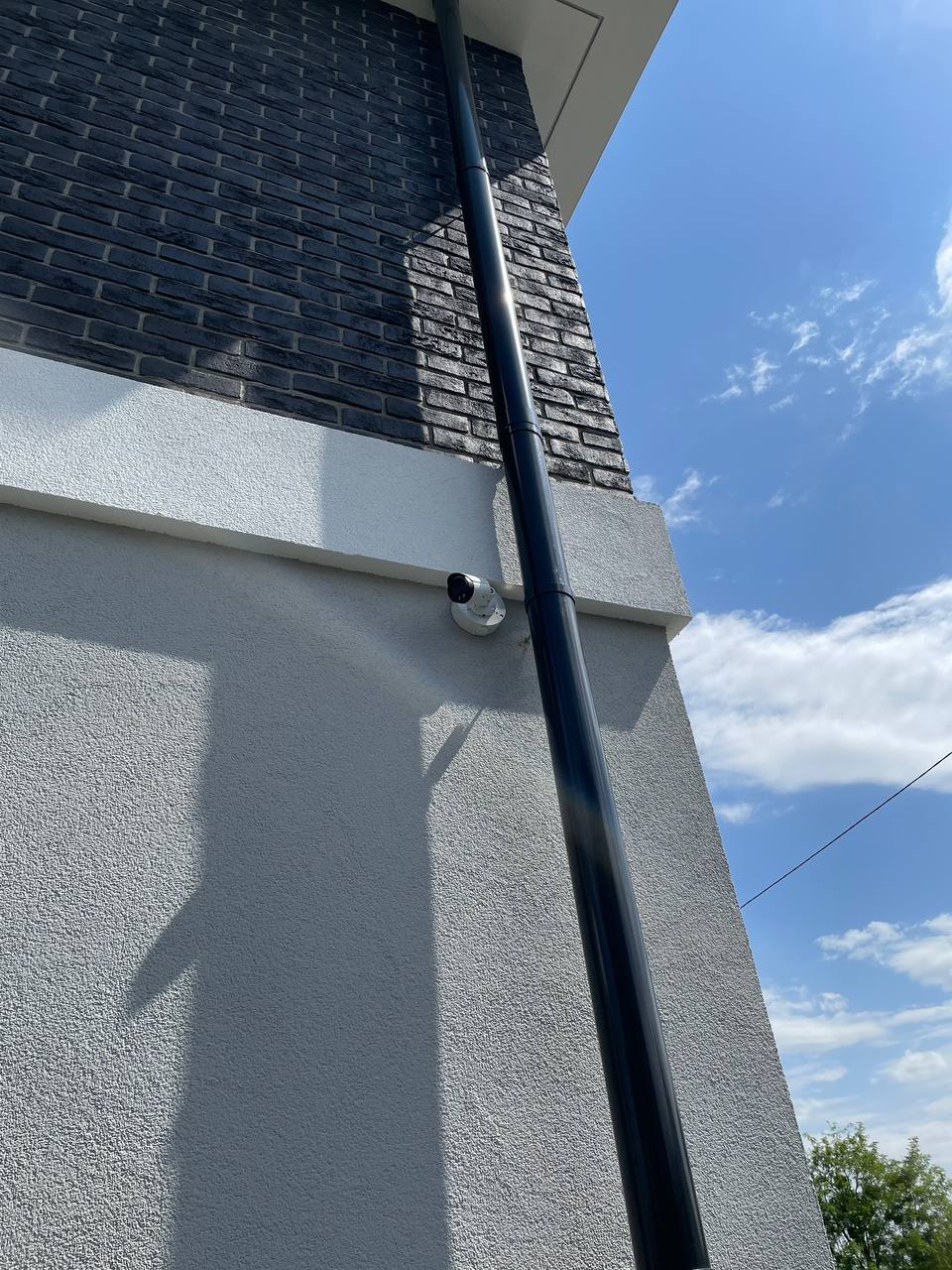

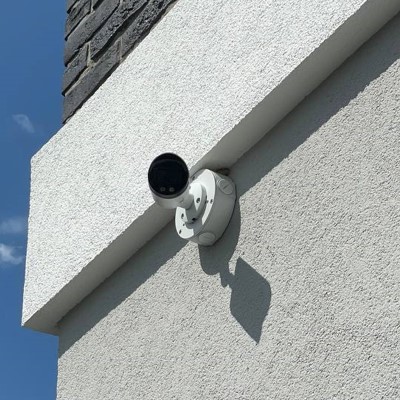

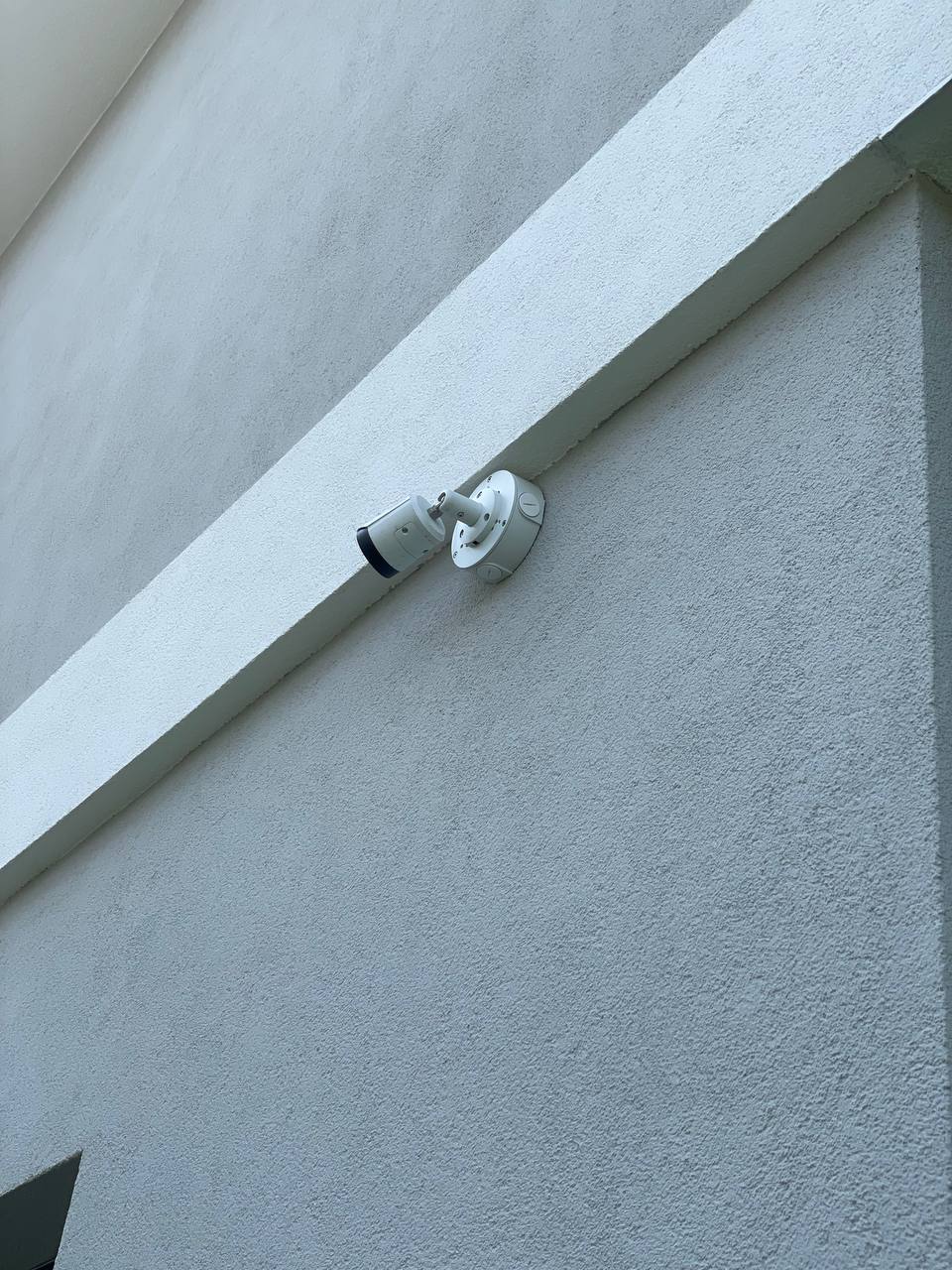

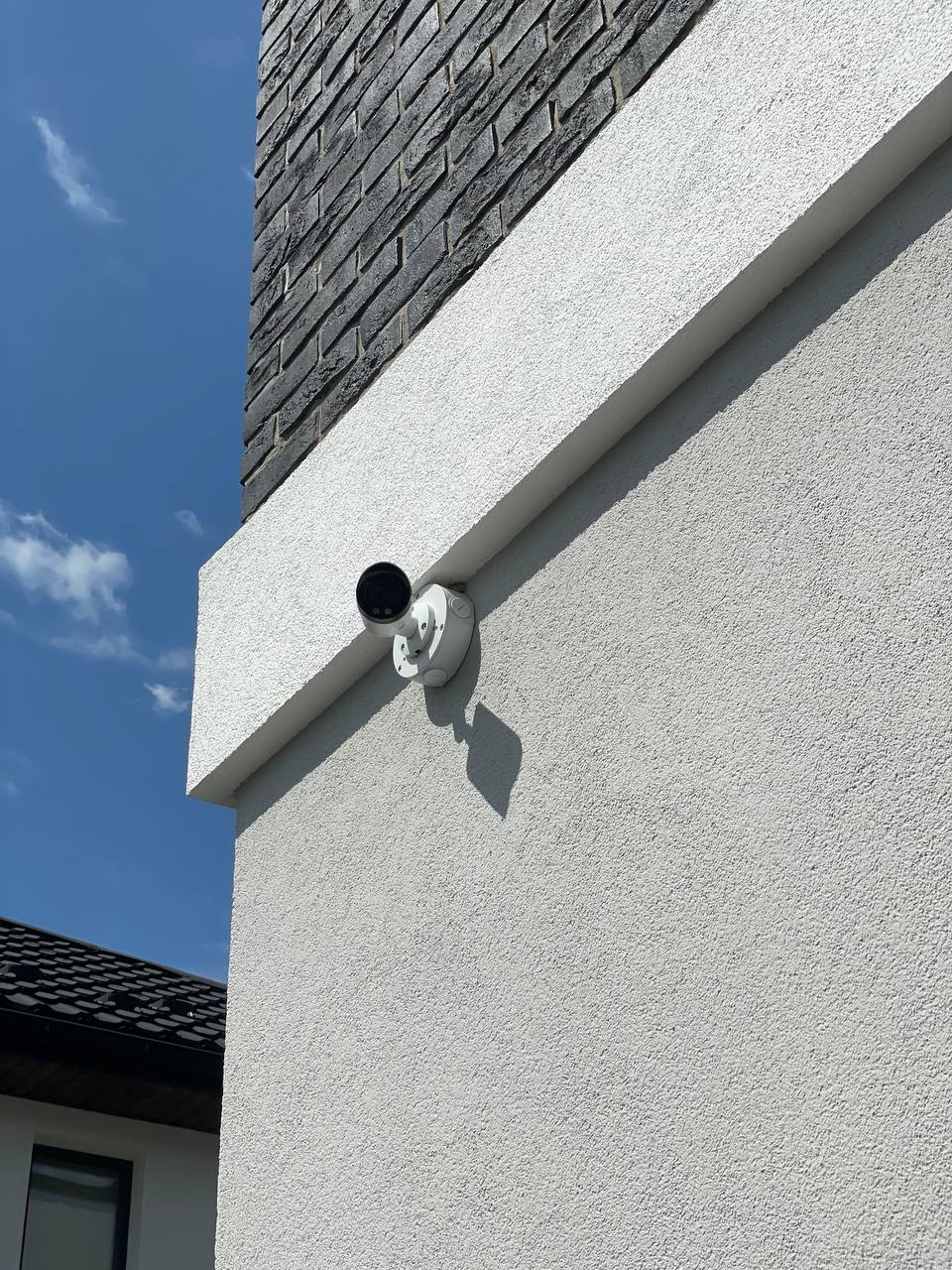

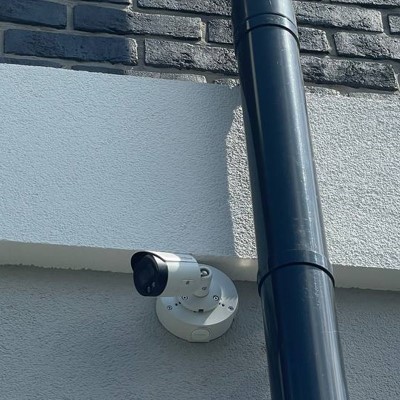

IP відеокамера Dahua DH-IPC-HFW2449S-S-IL

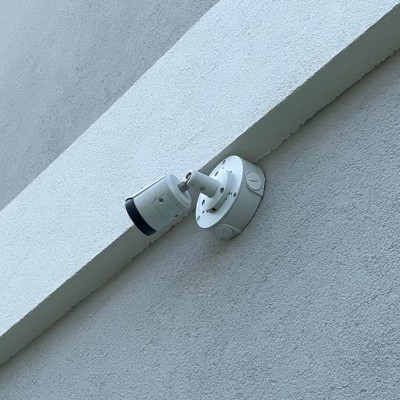

Для повного контролю над ділянкою в цьому проєкті було використано п’ять відеокамер Dahua DH-IPC-HFW2449S-S-IL. Модель забезпечує високу деталізацію зображення завдяки технології Starlight і 1/2.9-дюймовій CMOS-матриці з роздільною здатністю 4 Мп. Живлення та передавання даних через Ethernet за допомогою PoE спрощують монтаж і мінімізують кількість кабелів, а підтримка двох відеопотоків (2688×1520 при 50 к/с для основного потоку і 704×576 при 25 к/с для додаткового) дає змогу одночасно організувати якісний запис і економну передачу даних.

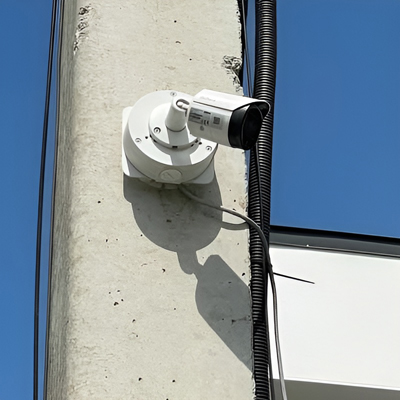

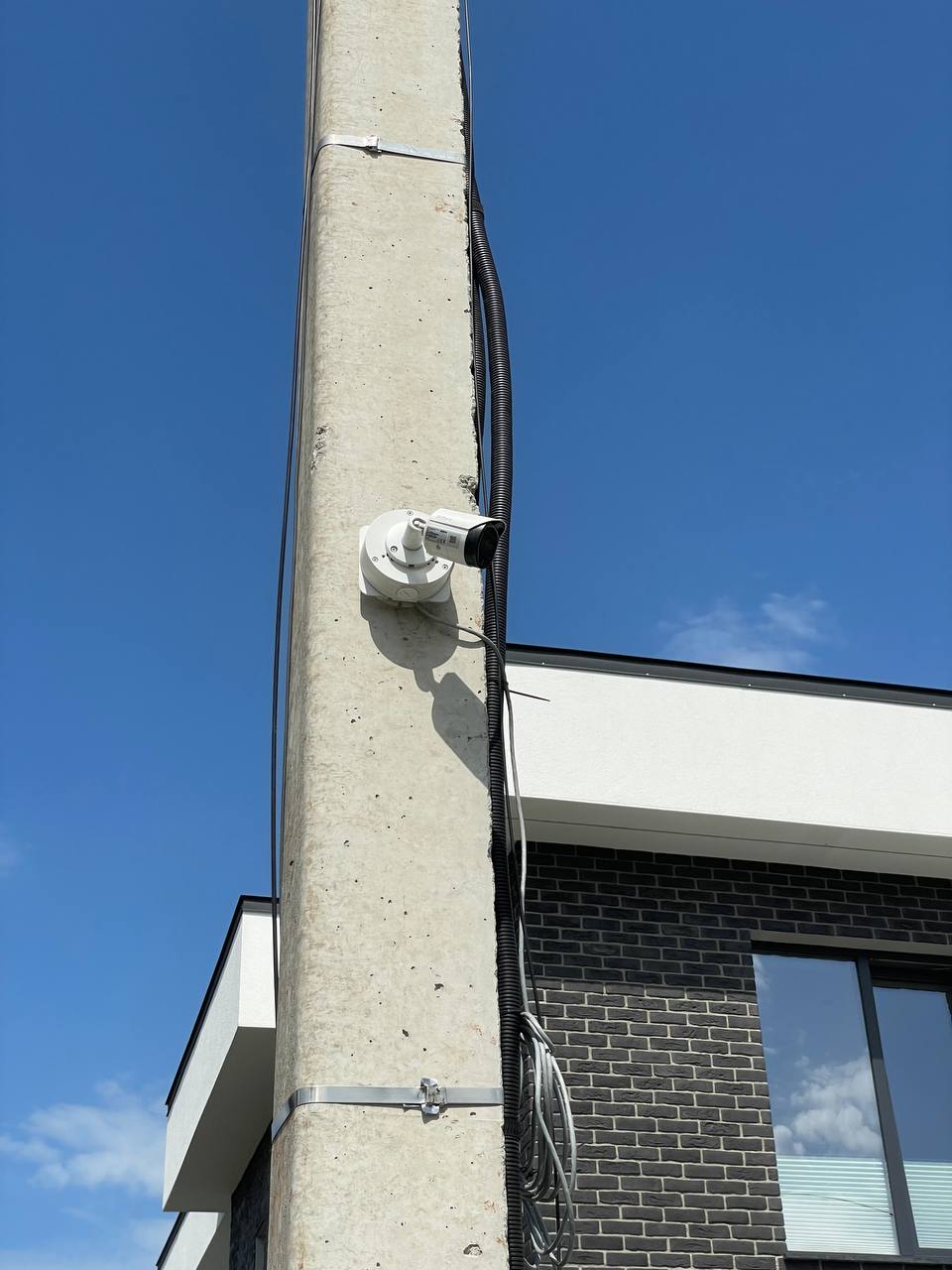

Камера підтримує всі актуальні стандарти стиснення H.264, H.264+, H.265 та H.265+, що зменшує навантаження на канал передавання і місце на диску без помітної втрати якості. Для монтажу відеокамери на стовп був використаний кронштейн Dahua DH-PFA152-E.

Відеореєстратор Dahua DHI-NVR2108-I2

Пристрій підтримує стандарт IP, що дає змогу підключати будь-які сумісні камери без додаткових конвертерів. Відеостискання реалізовано за сучасними алгоритмами H.264, H.264+, H.265, H.265+ і MJPEG, що дозволяє суттєво економити місце на жорсткому диску за збереження високої деталізації.

Аудіоканали представлені одним RCA-входом і одним RCA-виходом, а мережеве підключення здійснюється через порт RJ45 (10/100 Мбіт/с) з можливістю віддаленого доступу. Для локального моніторингу в Dahua DHI-NVR2108-I2 передбачені виходи VGA та HDMI, а експорт записів спрощено двома портами USB 2.0 і одним внутрішнім SATA-роз’ємом для дисків до 10 ТБ. Для зберігання записів у даному випадку було обрано HDD диск Western Digital Purple WD43PURZ 4T.

Домофонна система

Сучасна домофонна система забезпечує не лише двосторонній аудіозв’язок із відвідувачами, а й високоякісну відеотрансляцію, що підвищує рівень безпеки та зручність контролю доступу в заміському будинку.

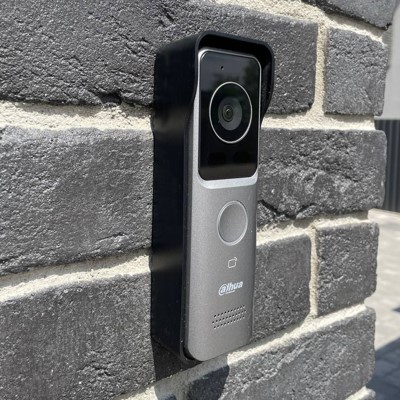

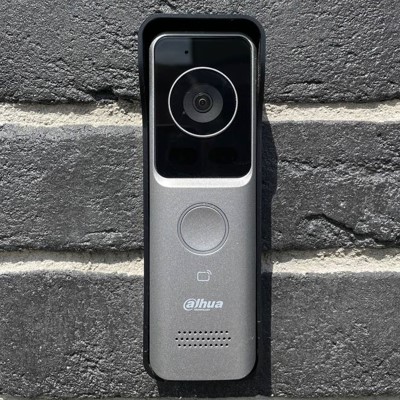

Виклична панель Dahua DHI-VTO2311R-WP

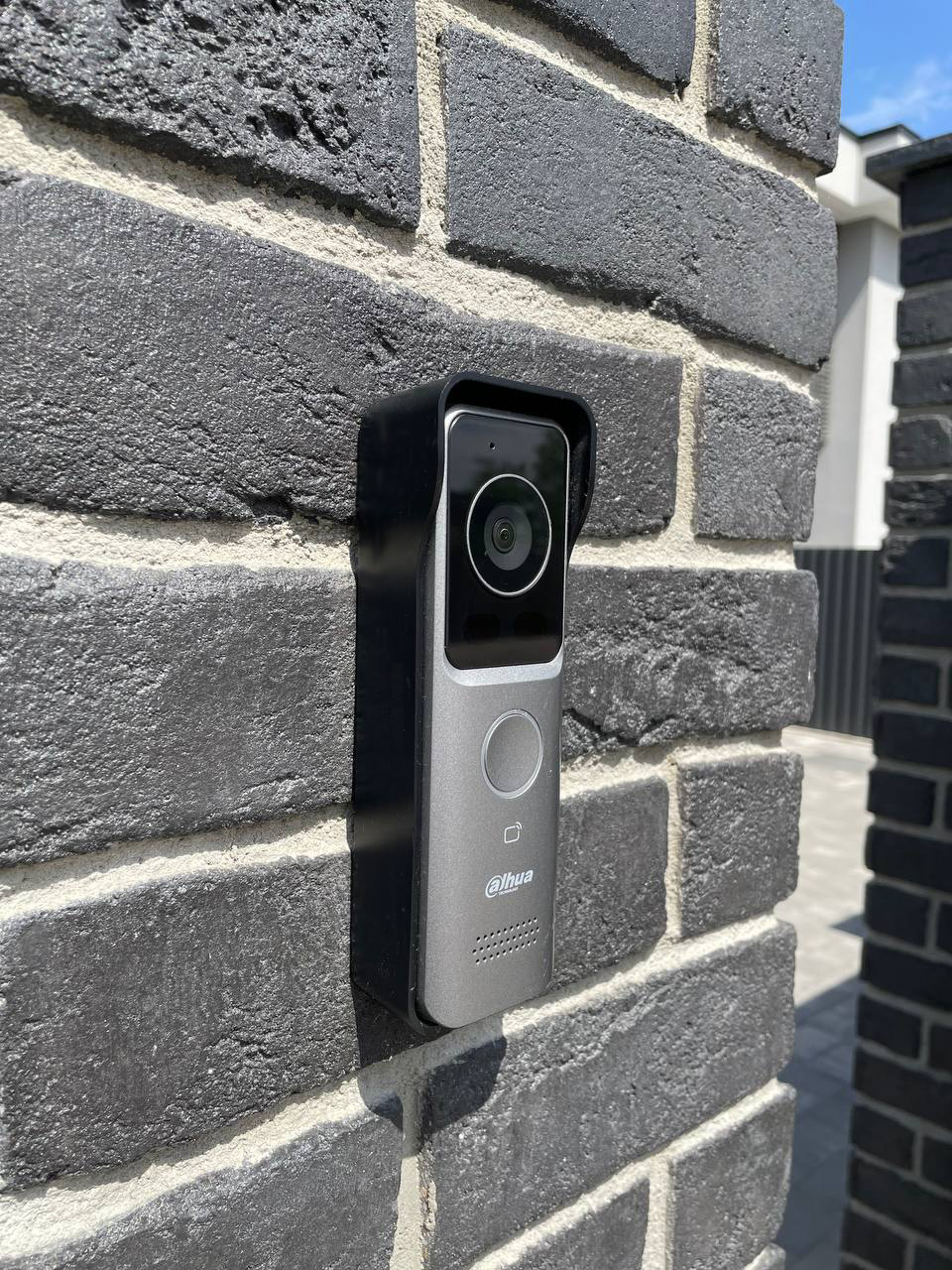

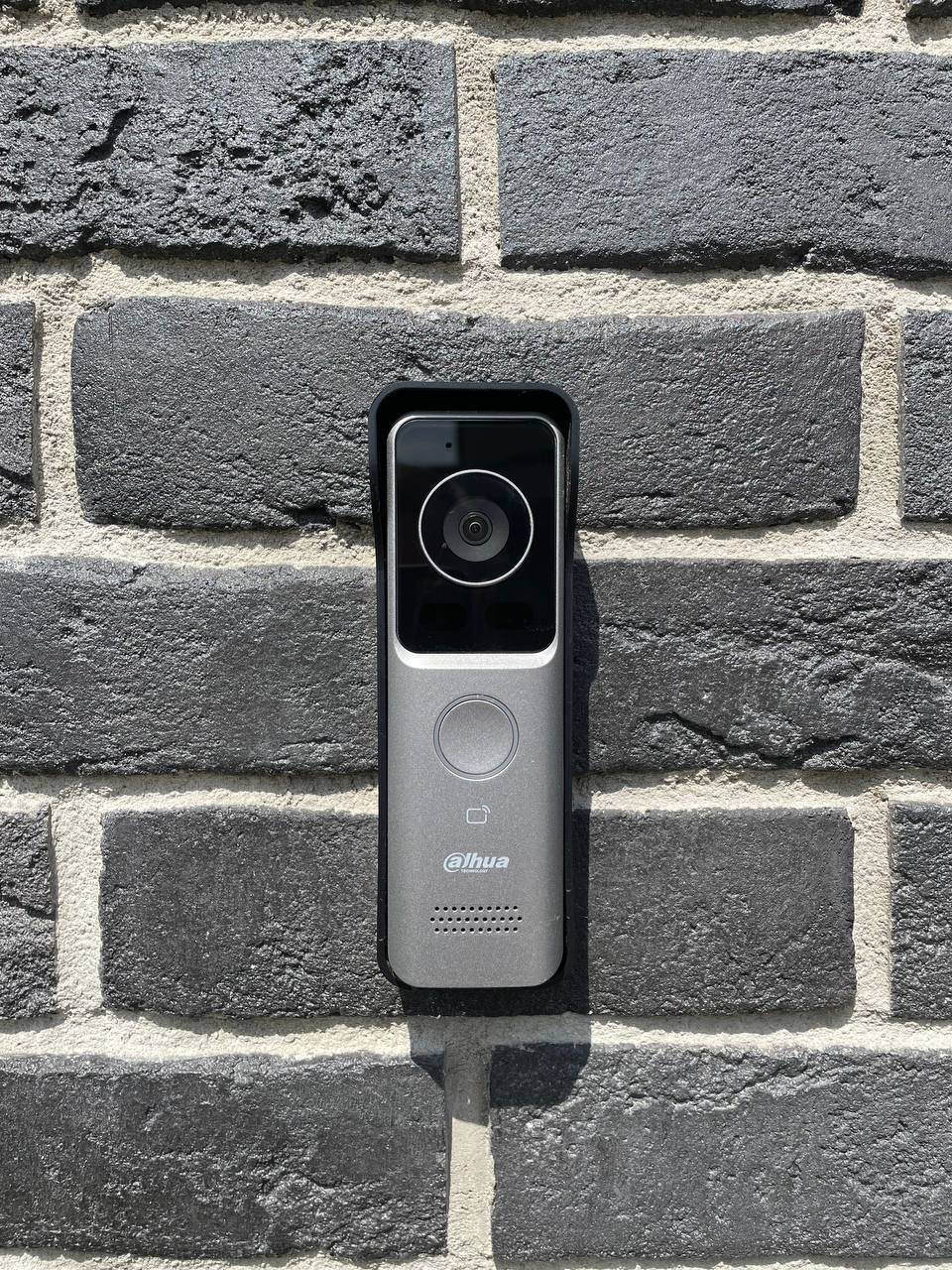

Виклична Wi-Fi IP-відеопанель Dahua DHI-VTO2311R-WP оснащена кольоровою CMOS-матрицею з роздільною здатністю 2 МП, що забезпечує високу чіткість зображення та широкий динамічний діапазон навіть при складному освітленні. Завдяки куту огляду 110° одна камера охоплює максимально можливу зону перед входом, мінімізуючи «сліпі» ділянки та підвищуючи безпеку периметра.

Інфрачервоне підсвічування активується автоматично за умов низької освітленості, дозволяючи отримувати розбірливу картинку вночі без додаткових зовнішніх джерел світла. Панель має функцію зчитувача карт формату MIFARE, що дозволяє відкривати двері за допомогою безконтактної картки або брелока.

Відеодомофон Dahua DHI-VTH5321GW-W

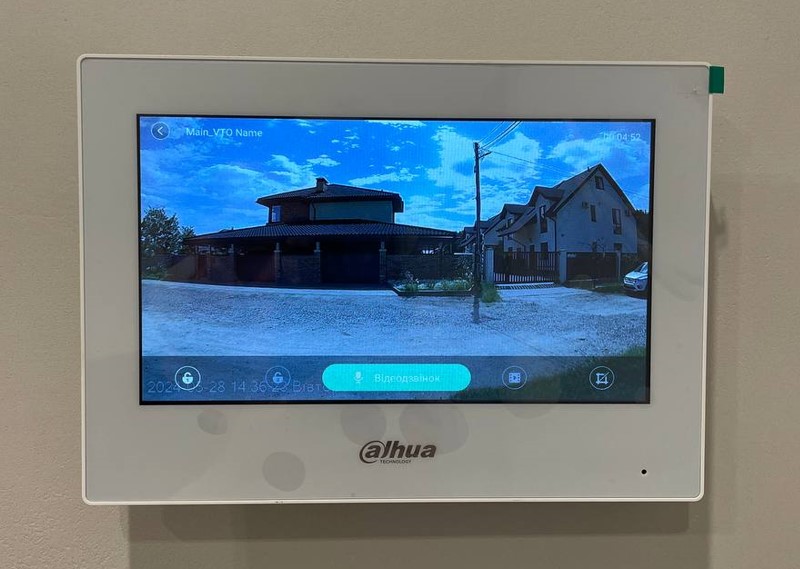

Пристрій побудовано на базі операційної системи Android, що дає змогу встановлювати додаткові застосунки та гнучко налаштовувати інтерфейс під потреби користувача. Відеодомофон Dahua DHI-VTH5321GW-W оснащений яскравим кольоровим 7-дюймовим TFT LCD екраном з роздільною здатністю 1024×600, що забезпечує чітке зображення відвідувача.

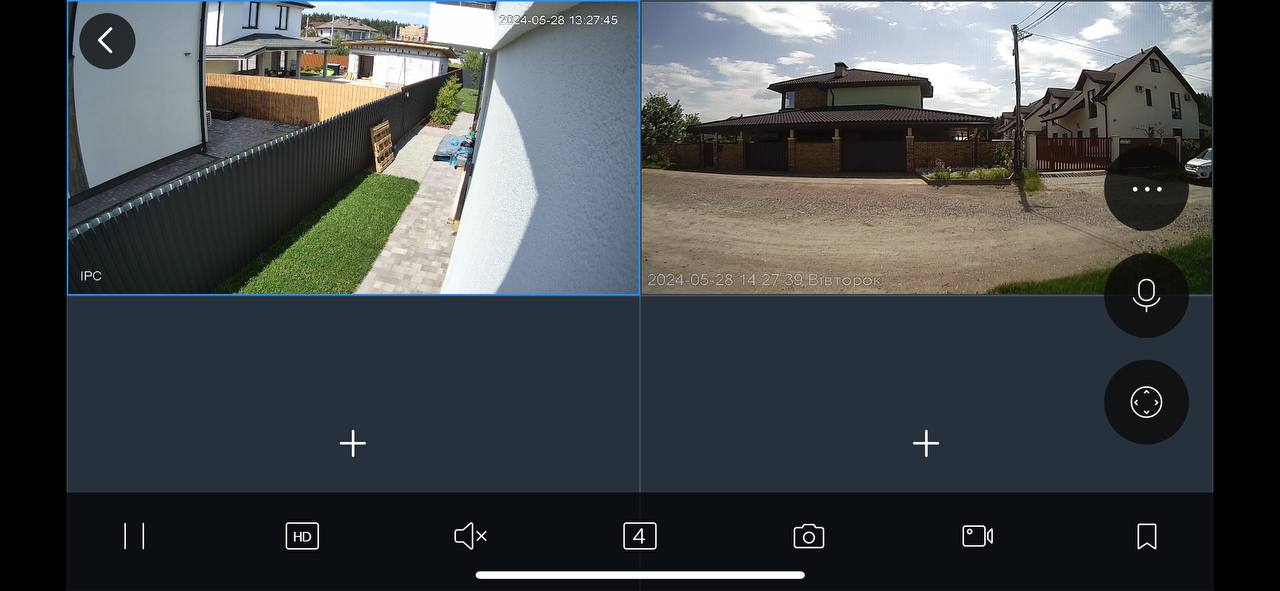

Підключення до мережі може здійснюватися як по кабелю Ethernet, так і по Wi-Fi (IEEE 802.11 b/g/n), що спрощує монтаж і інтеграцію домофона в локальну мережу. Завдяки підтримці SIP-протоколу пристрій уміє переадресовувати виклики на смартфон, забезпечуючи віддалене керування з будь-якої точки світу.

Мережеве та додаткове обладнання

Для забезпечення надійного та впорядкованого підключення всіх елементів системи відеоспостереження використовувався PoE-комутатор і спеціальний бокс для з'єднань.

Комутатор Dahua DH-PFS3010-8ET-96

Поєднує в собі функції живлення та передавання даних через вісім портів стандартів IEEE 802.3af та IEEE 802.3at. Загальна потужність — до 96 Вт, при цьому порт № 1 здатний видавати до 60 Вт, а порти 2–8 — до 30 Вт кожен. Два гігабітні uplink-порти RJ45 (10/100/1000 Мбіт/с) дозволяють інтегрувати Dahua DH-PFS3010-8ET-96 в основну локальну мережу, а вісім downlink-портів RJ45 (10/100 Мбіт/с) з підтримкою Hi-PoE та вбудованим моніторингом напруги гарантують стабільну роботу систем відеоспостереження.

Бокс Dahua DH-PFA130-E

Водонепроникний комутаційний бокс Dahua DH-PFA130-E виготовлений із міцного алюмінію та призначений для встановлення вуличних камер, а різьбове кріплення G 3/4″ забезпечує надійне фіксування на опорах і кронштейнах. Конструкція здатна витримувати навантаження до 3 кг, а високий клас захисту IP66 гарантує повну герметичність і захист внутрішніх з'єднань від проникнення пилу й вологи.

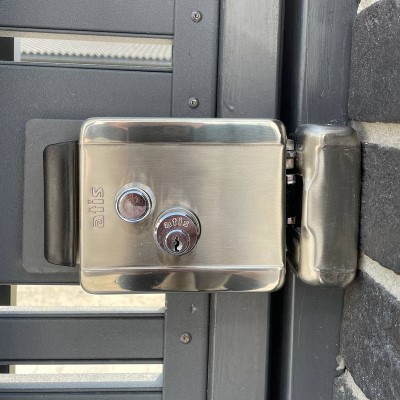

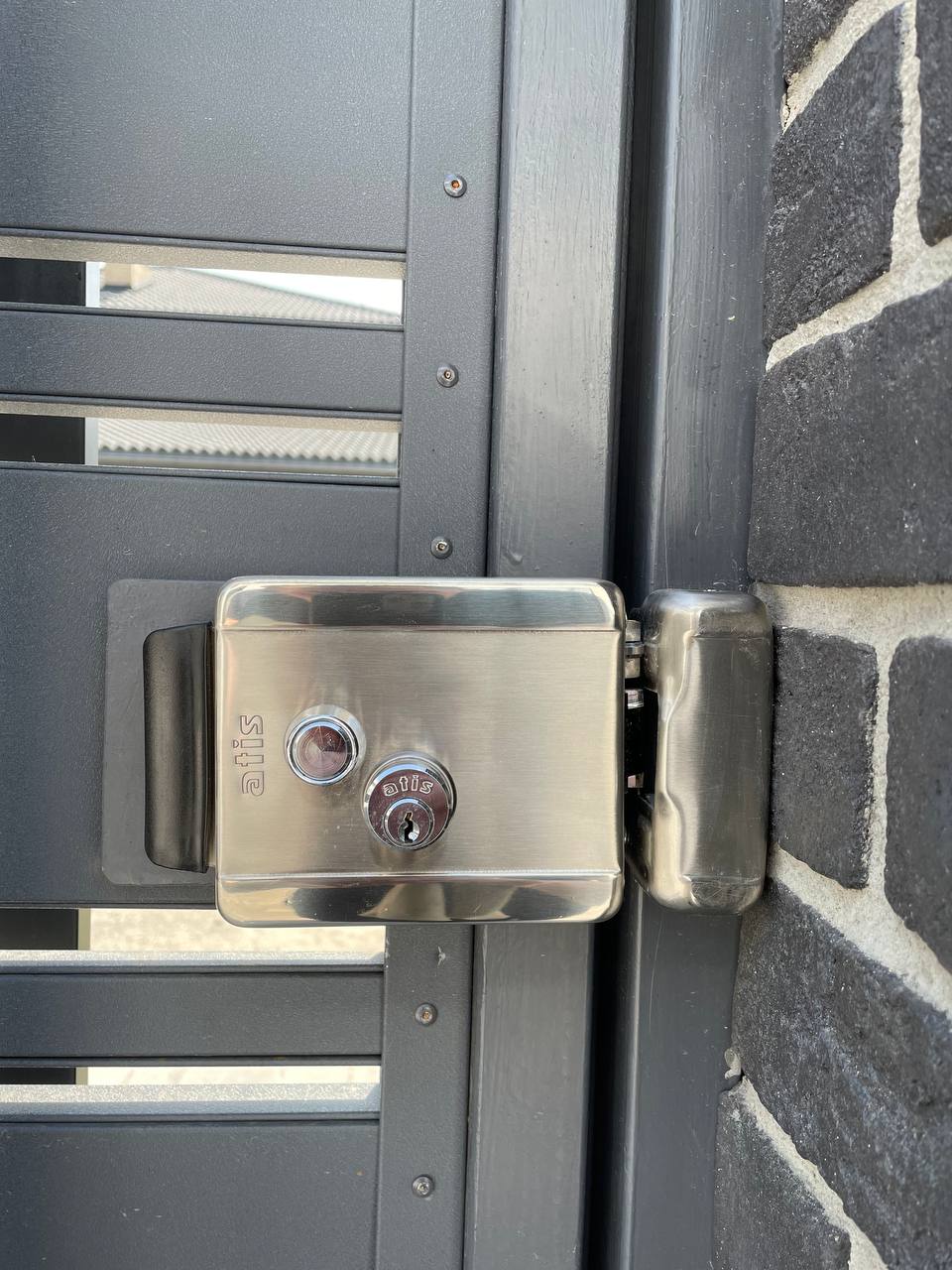

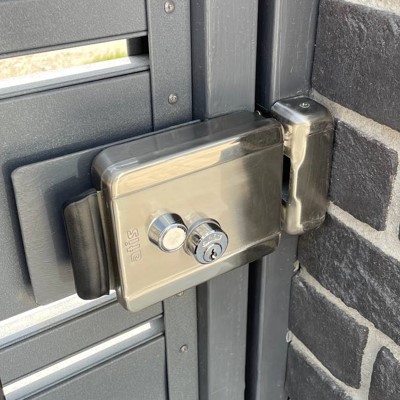

Замок ATIS Lock SS

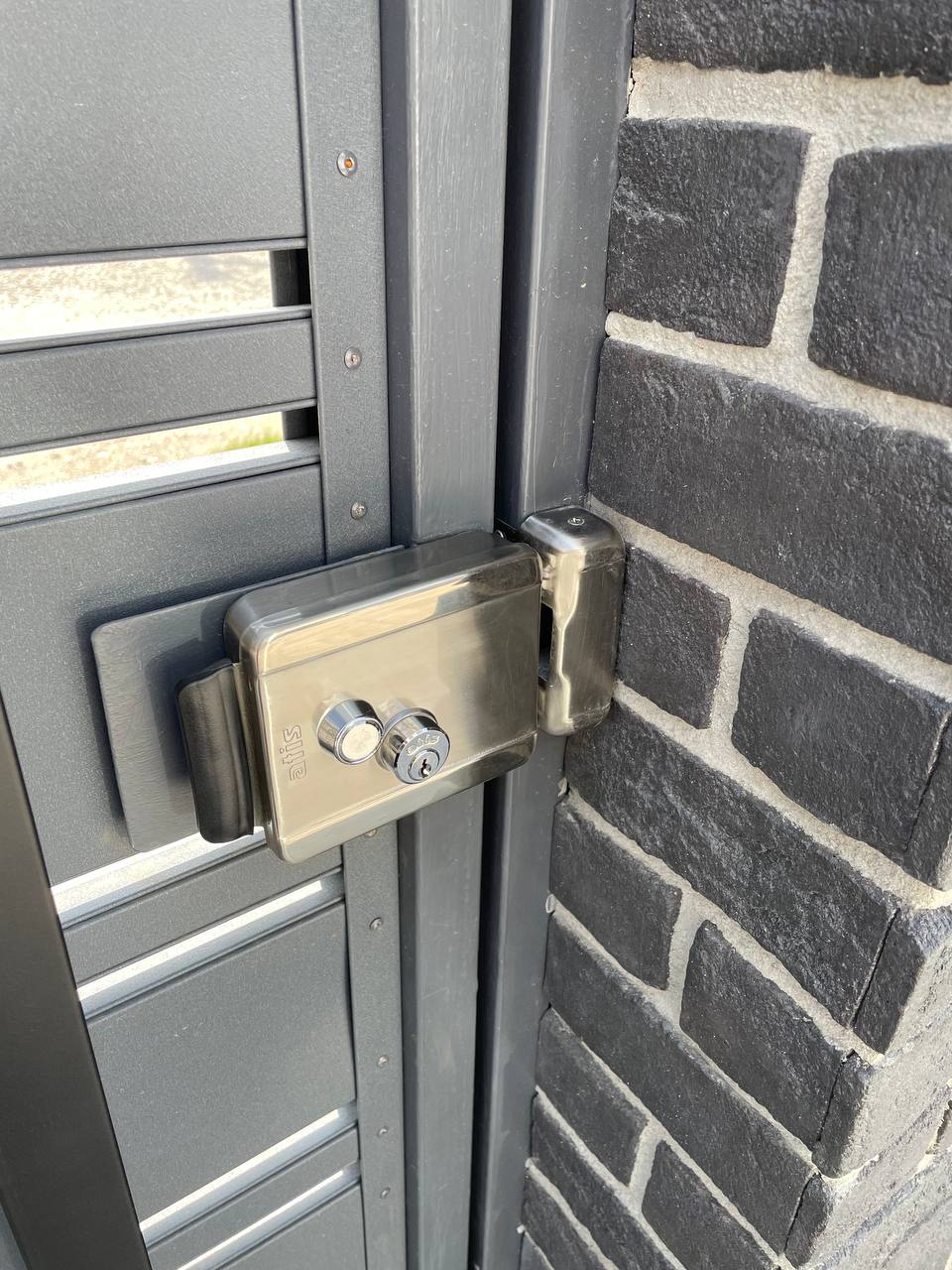

На хвіртці був встановлений електромеханічний замок ATIS Lock SS, який відкривається за командою з домофона або механічною кнопкою. Всепогодний корпус виготовлений з нержавіючої сталі, що дозволяє встановлювати його на вулиці. Замок має накладний тип установки, що усуває необхідність робити нішу під замок у двері.

Резервне живлення

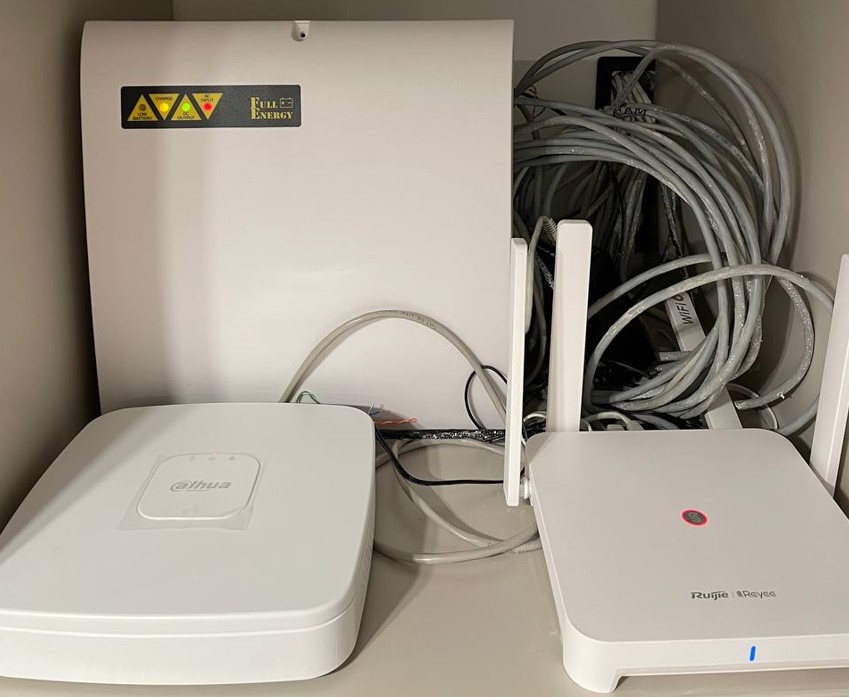

Важливою вимогою замовника була автономність системи відеоспостереження на випадок відключення електроенергії, тому до складу рішення було включено імпульсний блок безперебійного живлення Full Energy BBGP-1210 PoE 100W, здатний видавати на восьми навантажувальних каналах стабілізовану напругу 12 В і на одному PoE-каналі — 48 В. У парі з акумулятором Full Energy FEL-1220 ємністю 20 А·г блок живлення забезпечує безперебійну роботу системи відеоспостереження при відключенні центрального живлення.

Вартість системи безпеки

Вартість такої системи орієнтовно становить 55 000 гривень разом із обладнанням та роботами. У вартість також входить також техпідтримка та гарантія на 12 місяців. Замовлення системи безпеки можна оформити електронною поштою info@bezpeka.club або за телефоном +38 (044) 222-99-50.
