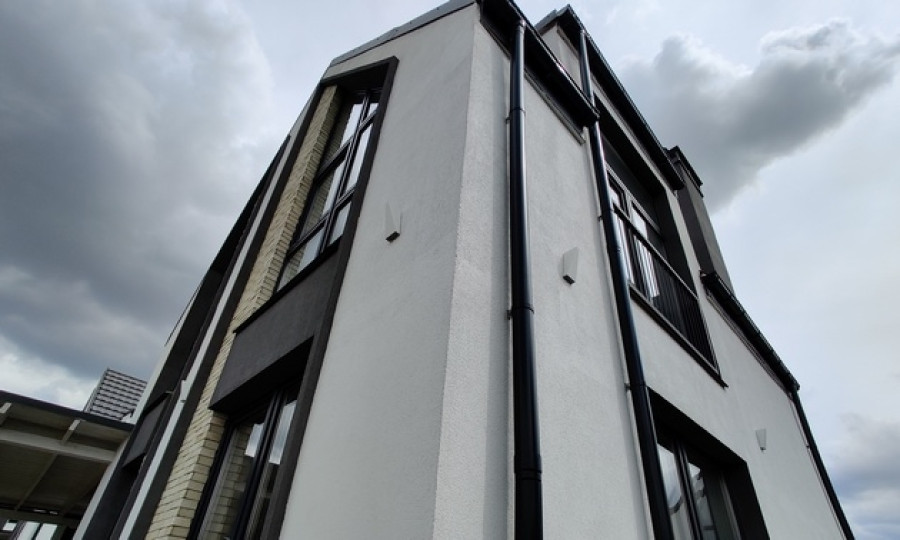

Система охоронної сигналізації Ajax з фотоверифікацією у заміському будинку під Києвом

Обладнання для охоронної сигналізації

Був вибраний стартовий комплект Ajax StarterKit Cam Plus, до складу якого входить центральний блок Ajax Hub 2 Plus (найпотужніший Хаб в лінійці), датчик відкриття дверей DoorProtect, датчик з фотофіксацією тривог MotionCam і брелок управління системою SpaceControl.

Хаб Ajax Hub 2 plus

Інтелектуальна централь контролює роботу всіх датчиків Ajax і моментально відправляє сигнал тривоги власнику і на пульт охорони. Ajax Hub 2 Plus оснащений комунікаційним модулем з чотирма незалежними каналами і підтримкою швидкісних мереж LTE. 2 SIM-карти. Підтримує датчики з фотофіксацією. Забезпечує дальність зв’язку з датчиками Ajax до 2000 метрів. Вбудовані модулі Wi-Fi, GSM, LTE і Ethernet.

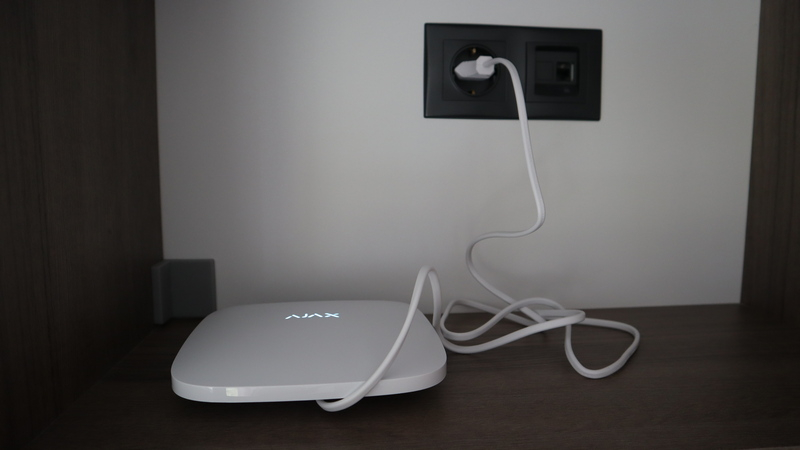

Для виходу в мережу інтернет Хаб був підключений до домашнього роутера за допомогою Wi-Fi з’єднання. В даному випадку прокладка Ethernet кабелю була б недоцільною. Незважаючи на те що в централі вбудований акумулятор, для постійного живлення необхідно включати пристрій в розетку 220 В. Вилка Хаба була включена в розетку і сам пристрій розташований на полиці в зачиненій шафі.

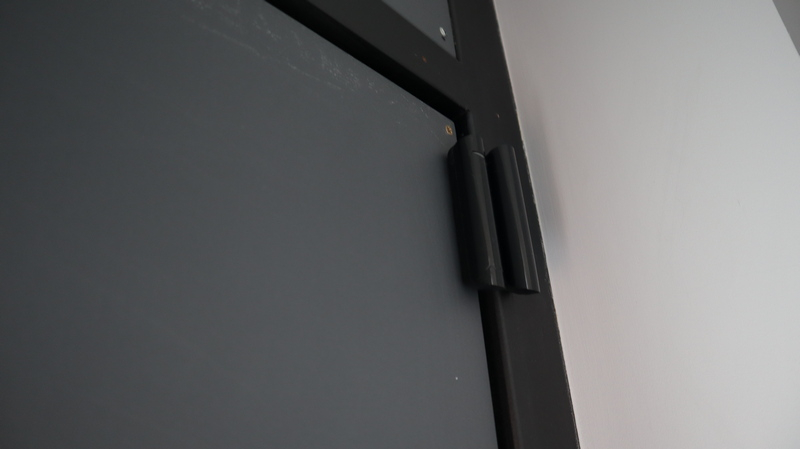

Датчик відкриття Ajax DoorProtect

Бездротовий датчик відкриття, повідомляє про злом дверей або вікна. Призначений для використання всередині приміщень. Забезпечує дальність зв’язку з Hub-ом до 1200 метрів. Встановлюється на всі типи дверей, в тому числі на металеву основу. Живлення 3В від батареї CR123A.

У комплекті StarterKit Cam Plus йшов білий датчик відкриття, але вже на об’єкті з’ясувалося, що двері пофарбовані в темний колір. Тому було прийнято рішення про заміну датчика білого кольору на датчик в чорному корпусі.

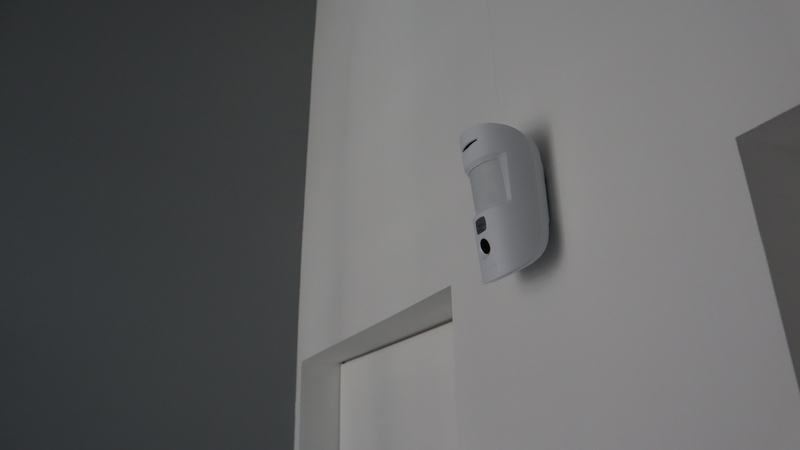

Датчик руху Ajax MotionCam з фотофіксацією

Бездротовий інфрачервоний датчик руху з фотокамерою для верифікації тривог. Датчик детектує рух людини на відстані до 12 метрів і робить анімовану серію фото в разі тривоги. Забезпечує дальність зв’язку з Hub-ом до 1700 метрів. Встановлюється на стіну навпроти дверей та інших місць можливого проникнення зловмисників. Не реагує на котів і собак вагою до 20 кілограм і зростом до 50 сантиметрів. Живлення 3 В від 2-х батарей CR123A.

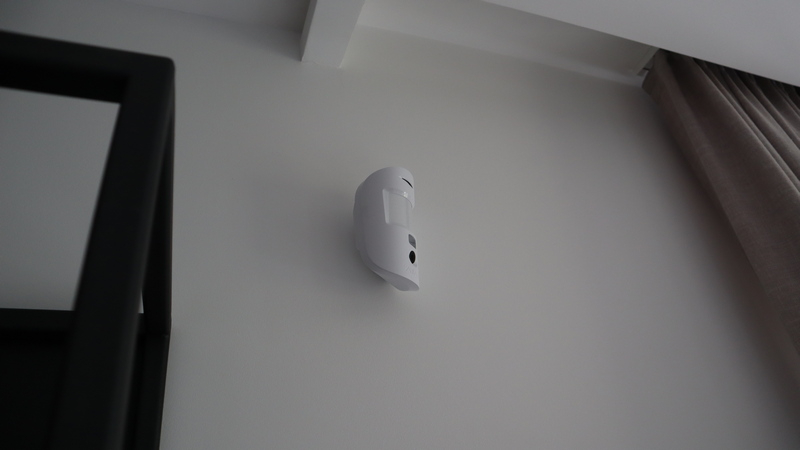

Також було встановлено ще один датчик MotionCam, на другому поверсі будинку. Він повідомляє про проникнення через панорамні вікна на другому поверсі і надсилає серію фотографій.

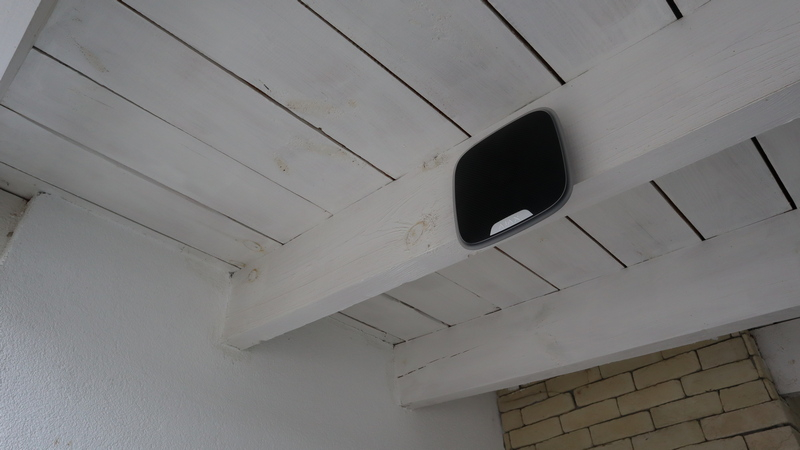

Сирена Ajax StreetSiren

На вулиці під козирком була встановлена вулична світлозвукова сирена, яка сповіщає про вторгнення в приміщення, що охороняється. Гучність 85-113 дБ, що налаштовується. Забезпечується дальність зв’язку з Hub-ом до 1500 метрів. Живлення 3 В від батарей CR123A. Крім функції оповіщення про тривогу, сирена дає звукове підтвердження постановки і зняття будинку з охорони.

Хоча сирена призначена для вуличної установки, проте було прийнято рішення про встановлення її під козирком, для захисту її від дощу і снігу. Для того щоб сирена своїм звуком не лякала маленьких дітей, встановили мінімальну гучність. Замовник деякий час буде користуватись системою, після чого зможе самостійно налаштувати необхідний рівень гучності.

Управління системою Ajax

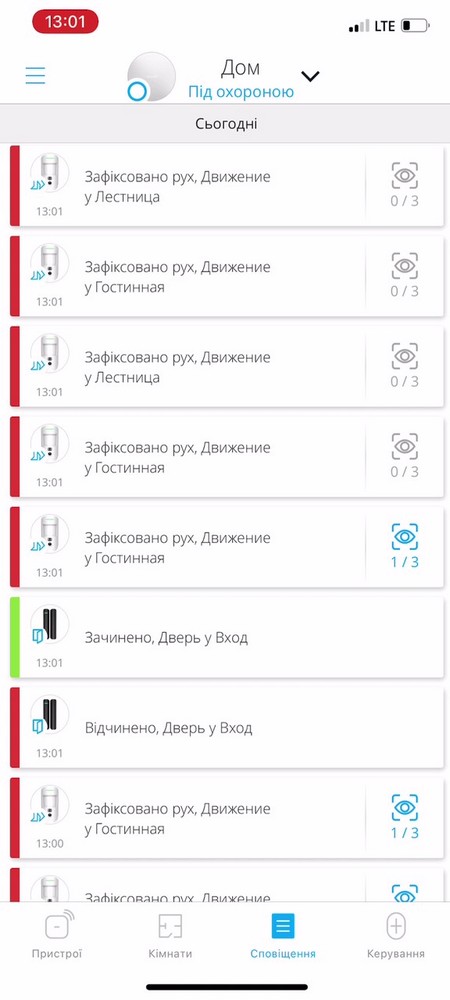

Ставити систему на охорону, знімати з охорони можна за допомогою брелока SpaceControl, а також через мобільний додаток Ajax Security System. У мобільному додатку є повне управління системою – додавання пристроїв, моніторинг стану системи, отримання push/sms повідомлень про спрацювання датчиків.

Нами була видана рекомендація замовнику додати в систему клавіатуру Ajax KeyPad для додаткового зручного варіанту постановки-зняття системи з охорони.

Переваги системи Ajax

Система Ajax має ряд переваг, які виділяють її на тлі конкурентів:

• бездротове підключення датчиків та інших пристроїв;
• швидка установка без шкоди для ремонту;
• зручне управління зі смартфона;
• захищені протоколи і канали зв’язку;
• великий набір пристроїв;
• невисока вартість в порівнянні з тим рівнем безпеки, який забезпечує система.

Вартість системи

Орієнтовна вартість такої системи складає 18 000 гривень разом з обладнанням та роботами.

Особливості інновації

Використання в системі сигналізації датчиків руху з фотоверифікацією помилкових тривог. Після спрацювання датчика Господарю будинку приходить тривожне повідомлення і зображення з камери, вбудованої в датчик.
