Защита от потопа. Датчик затопления AJAX и шаровой кран с электроприводом

В данном обзоре мы расскажем как можно защитить от потопа вашу квартиру или дом. Для этого мы подключим к системе Ajax шаровой кран и будем автоматически управлять им с помощью силового реле WallSwitch.

Принцип работы

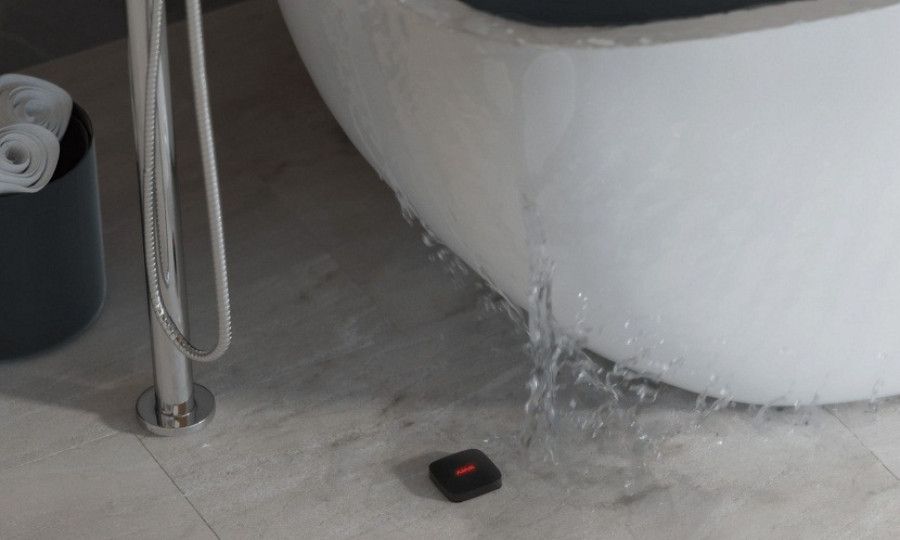

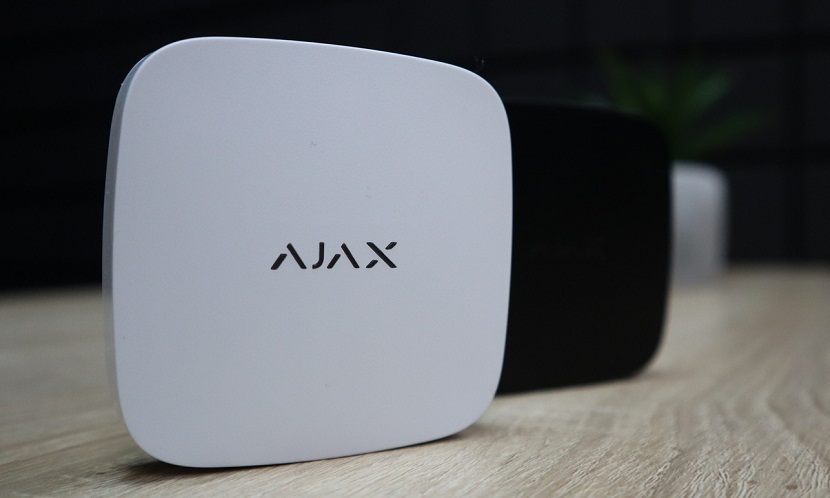

Начинаем собирать нашу систему с датчика Ajax LeaksProtect. Это беспроводной датчик, который обнаруживает протечку воды и передает информацию на Ajax Hub. Cистема работает только в связке с Хабом Ajax. Подходит любая централь из линейки Ajax — Hub, Hub Plus, Hub 2, Hub 2 Plus. Вы можете купить Хаб специально под задачу защиты от протечки, или добавить LeaksProtect в уже существующую систему Ajax.

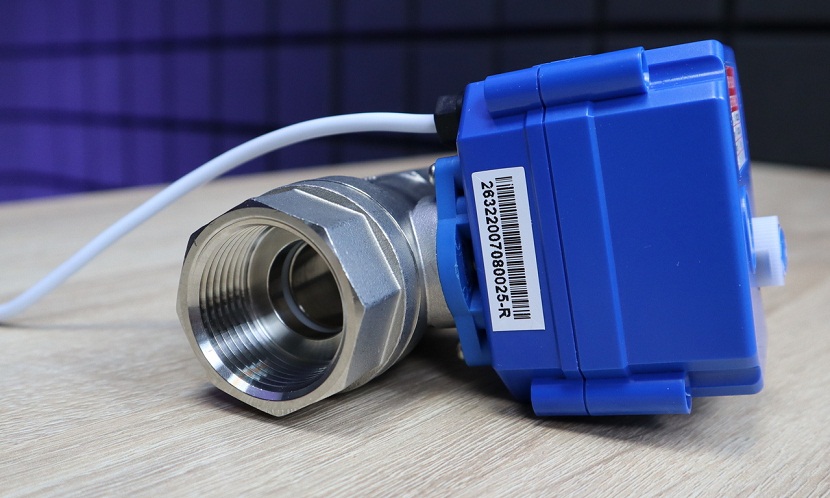

В линейке Ajax нет своих шаровых кранов, поэтому мы возьмем кран другого производителя — HC. Этот кран работает следующим образом — при подаче на него внешнего питания 220 В электромагнитный клапан закрывается и перекрывает воду в трубе. Модель в нашем обзоре подходит под трубы диаметром 1/2 дюйма, также есть модели с диаметром 3/4 и 1 дюйм.

Для того чтобы соединить кран с системой Ajax нам понадобится силовое реле WallSwith. Берем именно его, так как только WallSwitch может коммутировать напряжение 220 В.

Работа системы

Схема подключения системы следующая:

• Необходимо подключить источник питания к клеммам питания WallSwitch соблюдая полярность;
• Клемму «N» электроклапана подключаем к выходной клемме «N» WallSwitch;
• Выходную клемму «L» WallSwitch подключаем к входу управления электроклапана;
• Клемму «L» электроклапана подключаем к фазе 220 В источника питания.

Подаем питание и проверяем работу системы. Представляем что у нас протечка, и вода попадает на контакты LeaksProtect. С датчика сигнал поступает на Hub, и сразу приходит push-уведомление в мобильное приложение. После этого, в течение нескольких секунд, кран перекрывает воду.

В данном примере система настроена на автоматическое перекрытие воды с помощью сценариев. Также можно настроить и ручное управление краном.

Кроме этого, можно использовать краны не на 220 В, а на 12 В. В таком случае вам необходимо будет использовать не WallSwitch, а Ajax Relay. А важным преимуществом системы на базе 12-вольтовых кранов является то что вы сможете организовать бесперебойное питание от внешнего бесперебойника на 12 В.

Стоит отметить, что для работы системы не надо переводить Ajax в режим охраны. Вы узнаете про протечку, независимо от того поставлена система на охрану или нет. Это удобно, так как вы будете уведомлены про потоп если находитесь в другой комнате, или на другом этаже вашего дома, а также если протечка случилась ночью пока вы спали.

Заключение

Такая система может быть установлена в любой квартире или доме. Датчики можно установить в местах вероятных протечек, таких как:

• в ванной комнате;
• под раковиной;

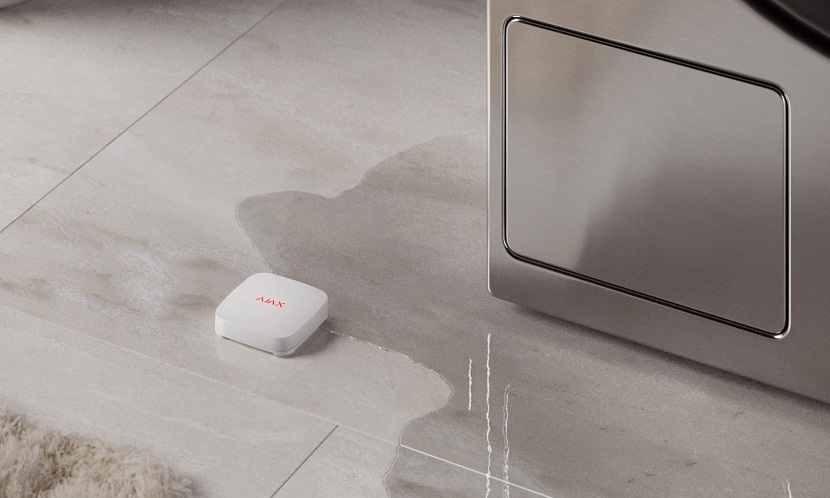

• под стиральной машиной;
• на кухне;
• под посудомоечной машиной;

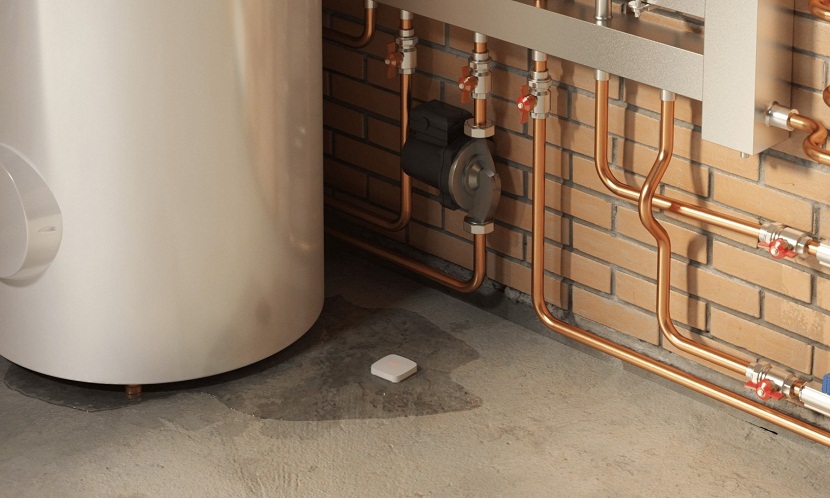

• в бойлерной.

То есть в любых местах, где может произойти прорыв трубы. А краны вы можете подобрать по диаметру труб и поставить как на холодную, так и на горячую воду.

Покупка системы защиты от потопа это одно из самых важных приобретений для дома, а окупится оно полностью после первого же случая протечки.

Ниже вы можете посмотреть видеоверсию обзора «Защита от потопа. Датчик затопления AJAX и шаровой кран с электроприводом»:
