Как установить и настроить видеорегистратор

Одна из основных составляющих построения системы видеонаблюдения – установка видеорегистратора и его настройка. Видеорегистраторы могут устанавливаться только внутри помещений в сухом месте с хорошей циркуляцией воздуха. Во избежание падения рекомендуется монтировать регистратор в стойку. Желательно подключать его через источник бесперебойного питания. Сначала выполняется подсоединение к видеорегистратору других элементов системы, затем настройки.

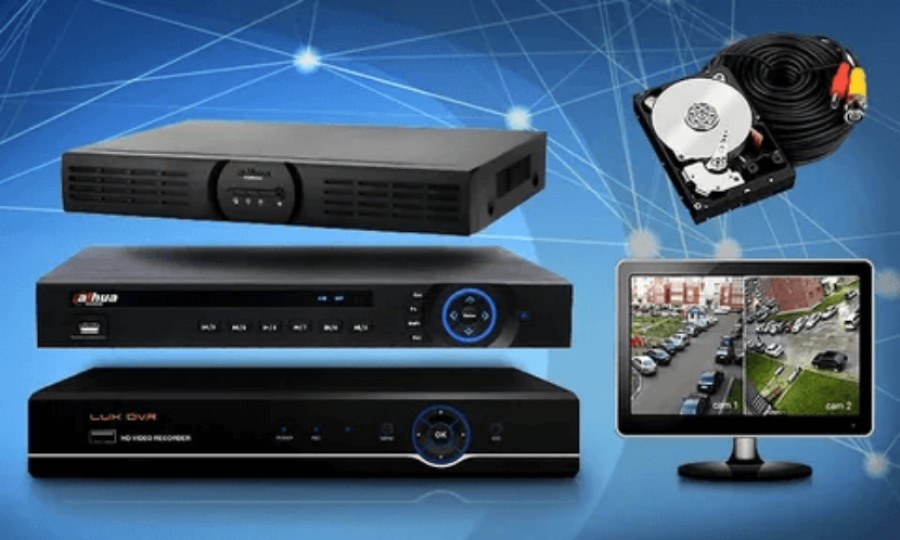

Способы построения системы с видеорегистратором

Построение системы с видеорегистратором начинается с установки в его корпус одного или нескольких жестких дисков. Для установки HDD нужно снять крышку корпуса и подсоединить к разъемам шлейфы данных и питания, которые входят в комплект. Диск размещается внутри корпуса и фиксируется при установке крышки на место. Затем к регистратору подключаются камеры и другие внешние модули – роутер, коммутатор (свитч), монитор, блок бесперебойного питания. Установку HDD и подсоединение всех проводов к внутренним и внешним разъемам необходимо осуществлять при отключенном питании. Включают его только на этапе проверки работоспособности и выполнения настроек. Питание разных моделей видеорегистраторов возможно от сети 220 В или блока питания, при этом для подключения к источнику питания используются разные разъемы.

Существуют разные варианты построения системы видеонаблюдения:

• с применением цифровых, сетевых и гибридных видеорегистраторов;
• для видеорегистраторов с поддержкой технологии РоЕ и без нее;
• с использованием компьютера в качестве видеосервера и с подключением монитора напрямую к видеорегистратору.

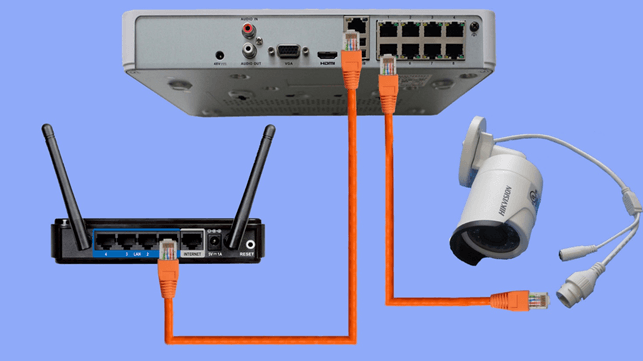

Аналоговые камеры подключаются к BNC разъемам цифрового (DVR) или гибридного видеорегистратора с помощью коаксиального кабеля (при необходимости передачи данных на значительные расстояния используется витая пара). Цифровые (IP) камеры подсоединяются с помощью витой пары напрямую к РоЕ портам сетевого или гибридного видеорегистратора, а также через коммутатор. Как правило, первым шагом построения системы видеонаблюдения на базе сетевого или гибридного регистратора является подсоединение к LAN-порту видеорегистратора коммутатора с нужным числом портов. Если систему видеонаблюдения планируется подключить к глобальной сети интернет для удаленного доступа к просмотру видео, необходимо к коммутатору подсоединить роутер.

Способ построения системы с видеорегистратором с технологией РоЕ

Если и видеорегистратор, и камеры поддерживают технологию РоЕ (передача данных и питания по одному кабелю), это позволяет избежать прокладки лишних проводов, установки отдельных блоков питания для каждой камеры. Есть несколько вариантов построения системы:

• при наличии на задней панели видеорегистратора достаточного количества РоЕ разъемов камеры подключаются непосредственно к ним. Внешний коммутатор при такой схеме построения системы не используется, поскольку регистратор оснащен встроенным свитчем.

• если портов регистратора недостаточно или задействовать их не совсем удобно, камеры подсоединяются к разъемам РоЕ-коммутатора (свитча).

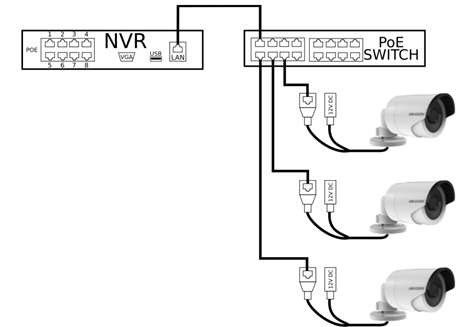

Важно! Если к сетевому регистратору с поддержкой РоЕ необходимо подключить большое количество камер через РоЕ-коммутатор, для подсоединения коммутатора следует использовать LAN-разъем видеорегистратора. В случае его подключения к одному из РоЕ-портов камеры видеонаблюдения не будут корректно работать (вместо нескольких каналов видео получается один).

Способ построения системы с видеорегистратором без технологии РоЕ

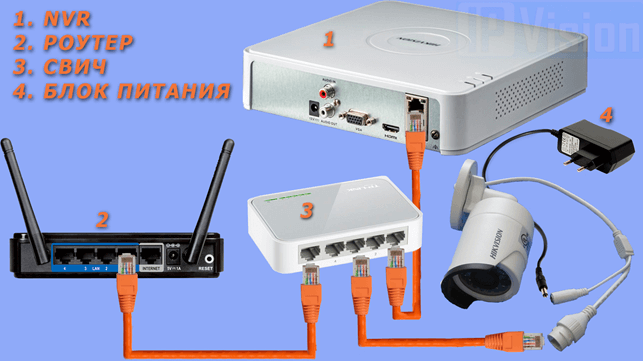

Если видеорегистратор не поддерживает РоЕ, не имеет соответствующих портов, камеры подключают к портам обычного коммутатора, также каждая камера через блок питания подсоединяется к электросети.

Также возможно смешанное подключение камер с технологией РоЕ и без нее. Обычно камеры, которые устанавливаются внутри дома, можно подключить к электросети (включить блок питания в розетку). А для внешних, уличных камер удобнее использовать питание по кабелю, которым они соединяются с регистратором или коммутатором. Возможны разные схемы.

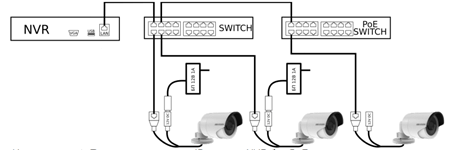

• К LAN-порту видеорегистратора подсоединяется обычный коммутатор, а к его портам – внутренние камеры с блоками питания. К одному из свободных портов коммутатора подсоединяют РоЕ-коммутатор, к которому подключают уличные камеры с поддержкой РоЕ;

• Камеры с поддержкой РоЕ подсоединяются к РоЕ портам регистратора, а без поддержки этой технологии – к обычному коммутатору, для каждой необходим отдельный блок питания.

Способ построения системы с видеорегистратором и монитором

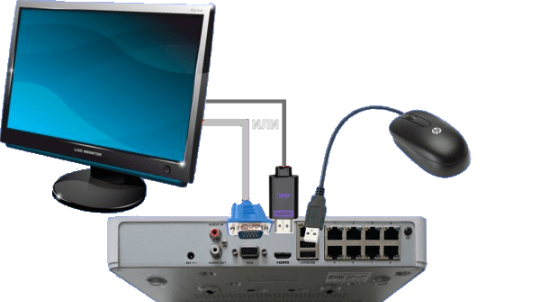

Видеорегистратор предназначен для записи и хранения данных, которые поступают с видеокамер, но он не является устройством воспроизведения (за исключением моделей с интегрированным монитором). Для просмотра видео видеорегистратор должен подсоединяться к устройствам с монитором, экраном. Простейший способ – напрямую подсоединить видеорегистратор к монитору и использовать его как для просмотра видео, так и для осуществления настроек. Современные видеорегистраторы представляют собой миниатюрный компьютер с собственной операционной системой, поэтому нет необходимости подключать их к монитору через компьютер. В регистраторе есть 2 типа видеовыходов:

• VGA – для подключения мониторов компьютерного типа;
• HDMI – для мониторов телевизионного типа, высокого разрешения.

Большинство современных видеорегистраторов оснащено видеовыходами обоих типов, к ним можно подключить минимум 2 монитора, используя соответствующий кабель. Также необходимо к USB-разъему подключить мышку, чтоб управлять просмотром видео на мониторе и выполнять настройки. Но у этого способа есть ряд недостатков. Видео будет воспроизводиться только на подключенных мониторах, количество которых ограничено. При значительном расстоянии между видеорегистратором и монитором неизбежно затухание сигнала, нужно использовать приемо-передатчики.

Если через роутер подключить видеорегистратор к локальному ПК с выходом в интернет, просмотр видео будет возможен не только на мониторе, подсоединенном к этому компьютеру, но и удаленно, из любой точки.

Настройка сетевых видеорегистраторов (NVR)

Настройка сетевых видеорегистраторов возможна через специальное приложение, которое устанавливается на компьютер, или через меню, которое выводится на экран монитора в случае подключения к нему напрямую. Рассмотрим второй способ.

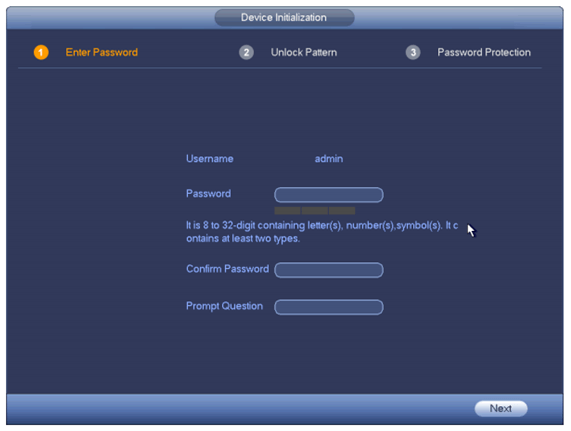

Инициализация

Введите IP адрес регистратора, имя пользователя по умолчанию, пароль.

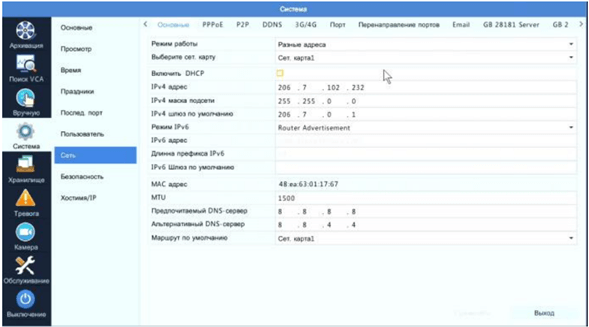

Настройка времени, даты и сетевых настроек

• войдите в Основное меню => Система => Сеть.

• выберите часовой пояс, формат времени и даты, убедитесь, что они отображаются правильно;
• активируйте DHCP, чтоб автоматически получить от маршрутизатора (роутера) сетевые настройки или введете их вручную

Добавление камер

• войдите в меню регистратора, раздел Камеры;

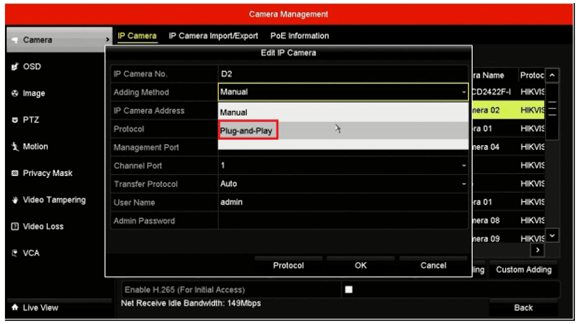

• выберите в списке камеру (канал) и способ добавления – ручной (Manual) или автоматический (Plug-n-Play).

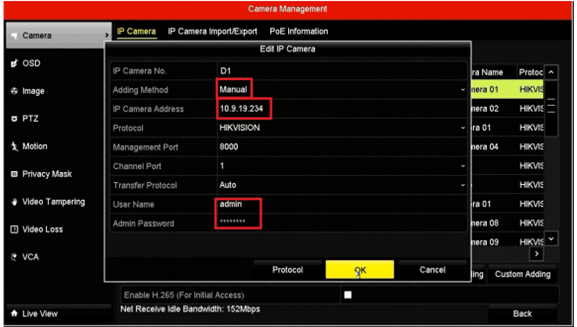

• для ручного добавления пропишите данные камеры (IP-адрес, логин, пароль);

• для автоматического нажмите ОК.

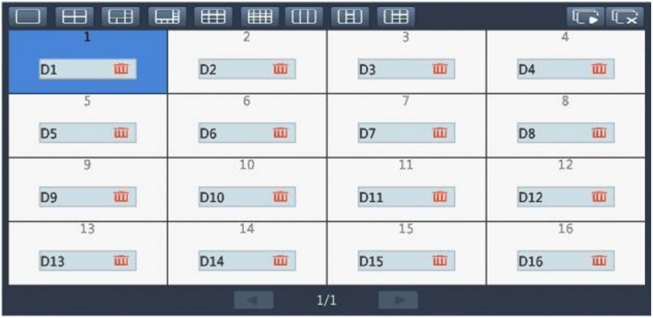

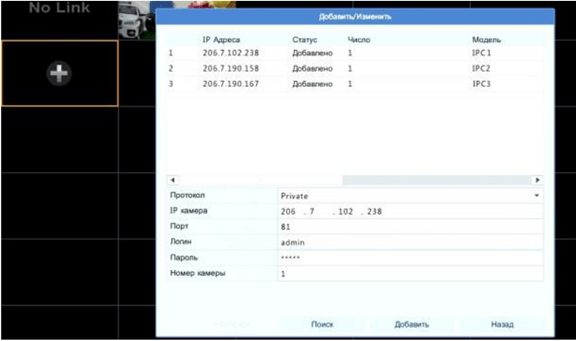

Альтернативный способ добавления – через экран:

• выберите на экране свободное окно и нажмите +;
• в открывшейся форме проверьте данные и нажмите кнопку Добавить.

В выбранной ячейке экрана должно появиться изображение от камеры.

Настройки отображаемых на экране камер

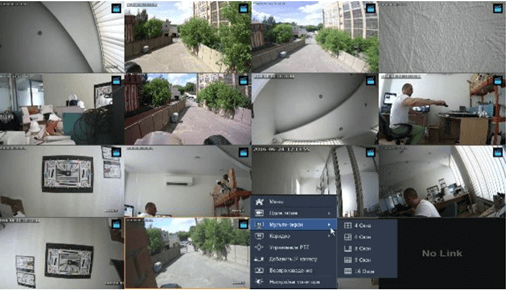

Откройте контекстное меню, выберите пункт Мультиэкран и нужный режим отображения камер из выпадающего списка.

или

• для продвинутых настроек зайдите в меню регистратора, Система => Просмотр

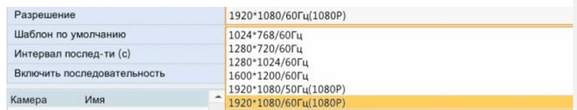

• настройте разрешение монитора;

• выберите количество отображаемых на экране камер и установите последовательность отображения.

Настройка сетевого доступа

После завершения базовых настроек можно выйти из основного меню и настроить доступ к сетевому видеорегистратору через веб-интерфейс и мобильное приложение.

Доступ через веб-интерфейс:

• откройте браузер и введите в адресной строке IP-адрес NVR.
• залогиньтесь в открывшемся окне. Логин по умолчанию admin, пароль, который использовался при регистрации;
• установите плагин и разрешите его запуск в браузере.

Доступ через мобильное приложение:

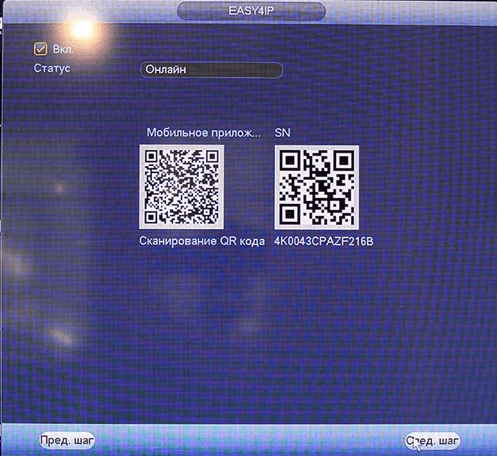

• отсканируйте QR-кода с упаковки видеорегистратора или из меню для установки мобильного приложения;
• запустите приложение и откройте вкладку Управление устройствами (Device Manager);
• выберите способ добавления нового устройства — P2P;
• отсканируйте серийный номер регистратора.

После добавления устройства можно перейти к просмотру видео на смартфоне, планшете.

Настройка всех сетевых видеорегистраторов осуществляется по сходному принципу, но меню, интерфейс незначительно различается у разных брендов, моделей.

Видеорегистратор можно установить и настроить своими руками

Современные видеорегистраторы при широких функциональных возможностях достаточно просты в установке, подключении и настройке. Специфика подключения зависит от типа, модели видеорегистратора, технологий, которые он поддерживает. Принцип настройки всех регистраторов одинаковый независимо от интерфейса меню или приложения для ПК. При первом входе в меню видеорегистратора обычно запускается Помощник, который открывает окна настроек в нужной последовательности.
