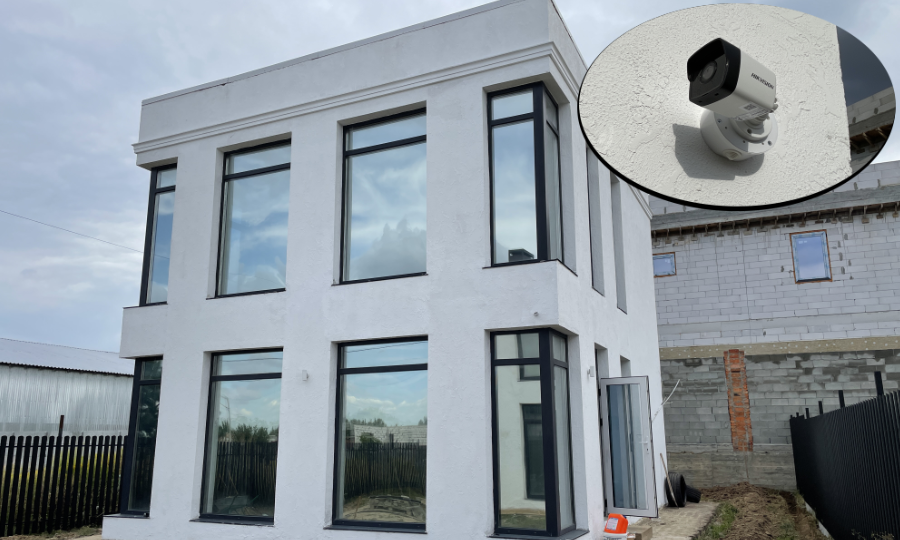

Система охраны и видеонаблюдения в загородный дом: кейс установки под ключ

Загородные дома нуждаются в комплексной защите, ведь они часто остаются без присмотра и могут стать лёгкой целью для злоумышленников. В этом проекте перед нашей компанией стояла задача установить современную систему безопасности в коттедже с интеграцией охранной сигнализации Ajax и организацией видеонаблюдения по периметру участка. Основные требования заказчика включали круглосуточный контроль территории, вывод изображения с камер на смартфон, возможность удалённого доступа и запись архива для последующего просмотра. Дополнительно система должна была обеспечивать пожарную безопасность, а также оперативное оповещение о тревогах с помощью сирены.

Охранная сигнализация

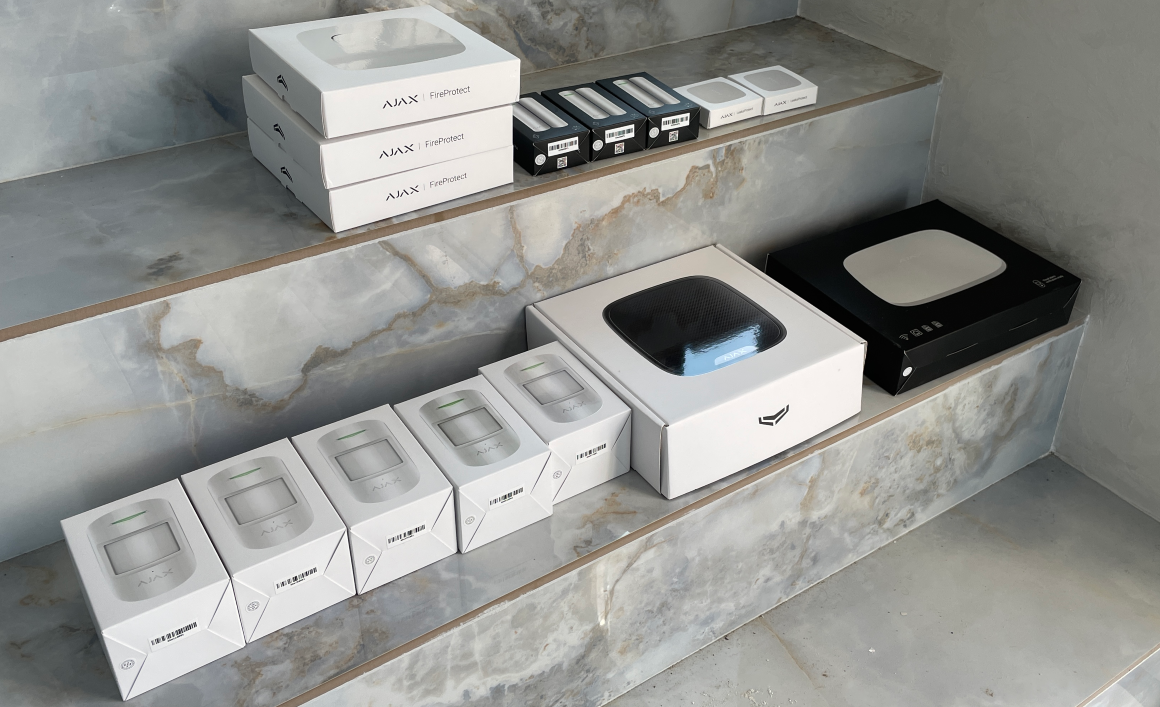

Для обеспечения комплексной безопасности в загородном доме была установлена охранная сигнализация Ajax. Система включает беспроводные датчики движения, пожарные датчики с температурными сенсорами, мощную уличную сирену и интеллектуальный центральный блок.

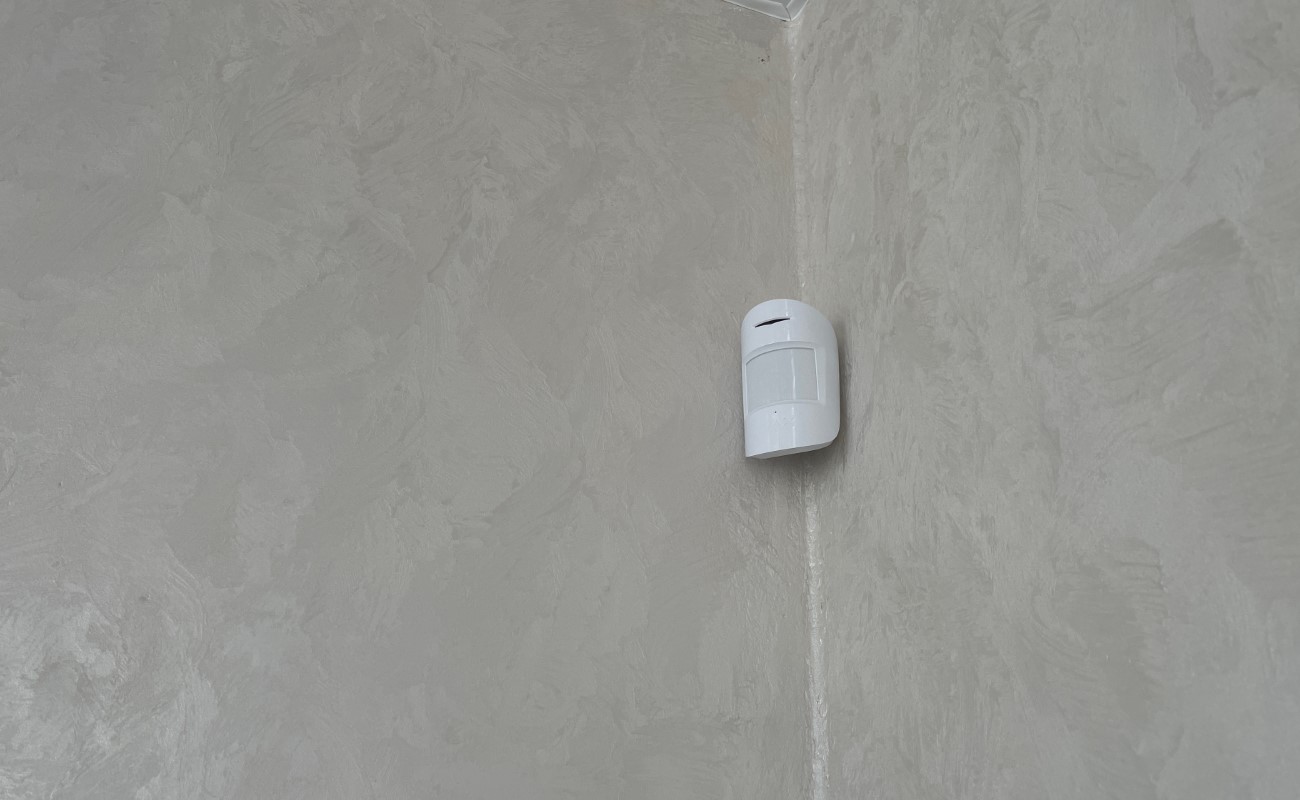

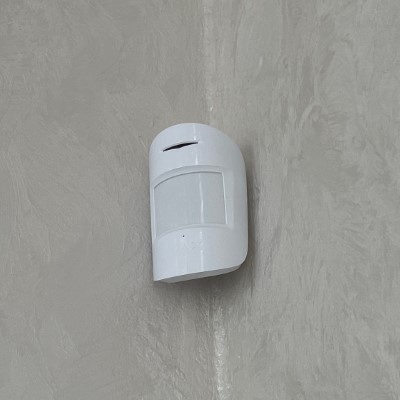

Датчик движения

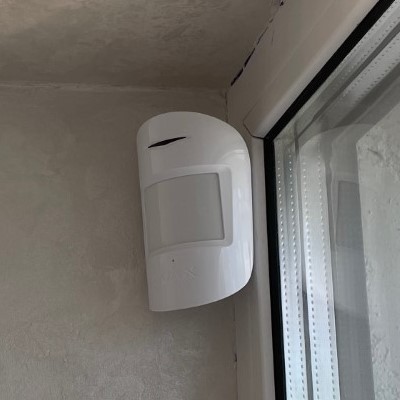

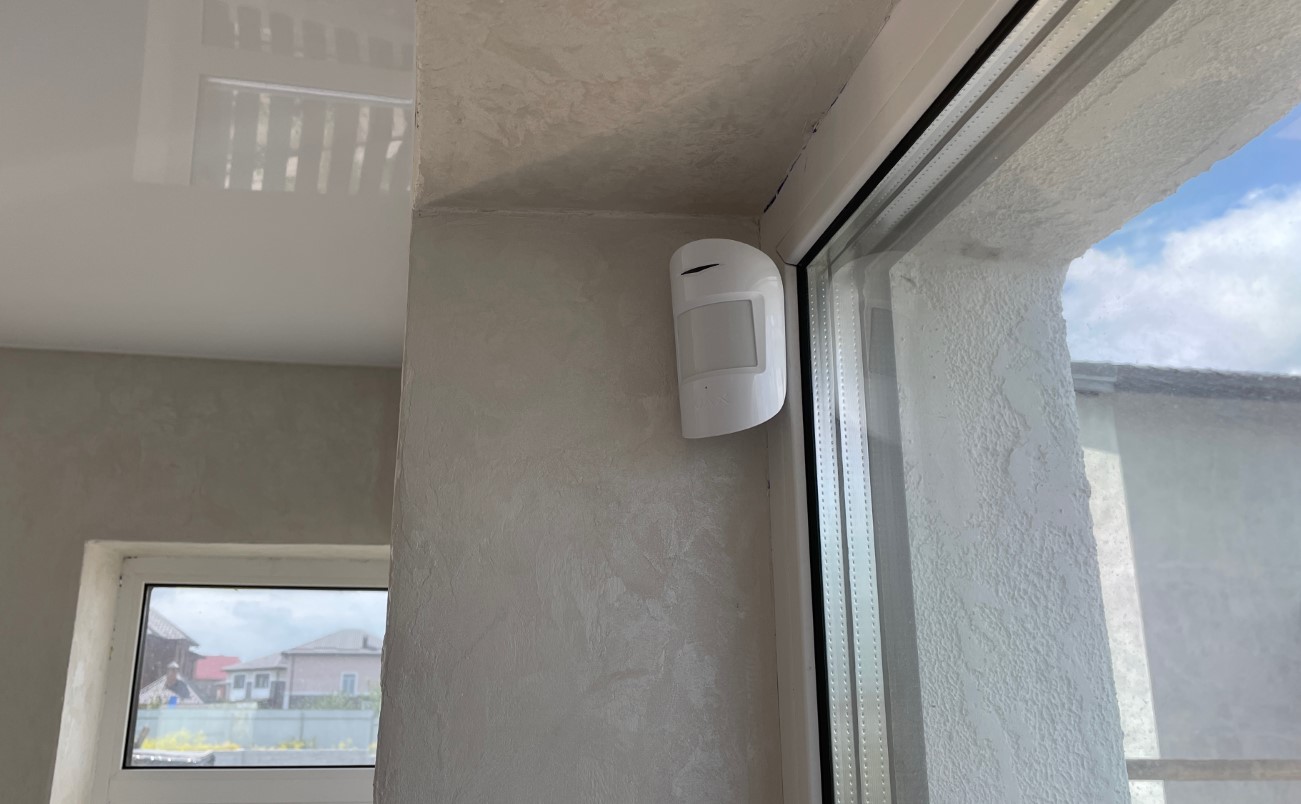

Ajax CombiProtect Jeweller объединяет в одном корпусе датчик движения и датчик разбития стекла, что делает его универсальным решением для охраны помещений. Он способен обнаруживать движение на расстоянии до 12 метров и фиксировать разбитие стекла в радиусе до 9 метров. Благодаря иммунитету к животным весом до 20 кг датчик подходит для использования в домах с домашними питомцами. Связь осуществляется по беспроводному протоколу Jeweller с дальностью до 1200 метров, что обеспечивает стабильную передачу тревожных сигналов без необходимости прокладки кабелей.

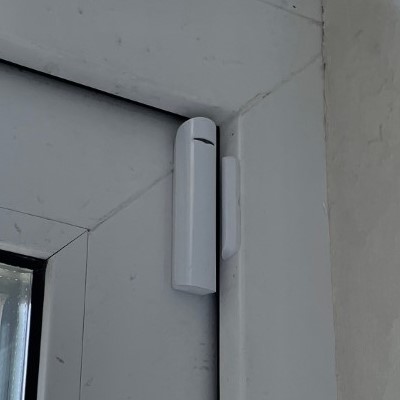

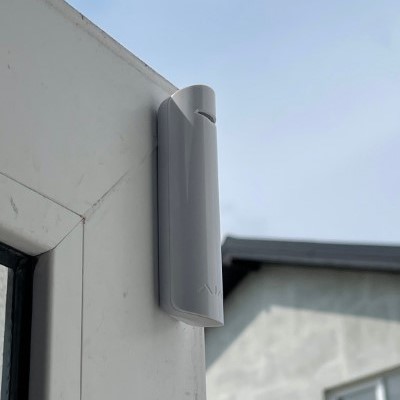

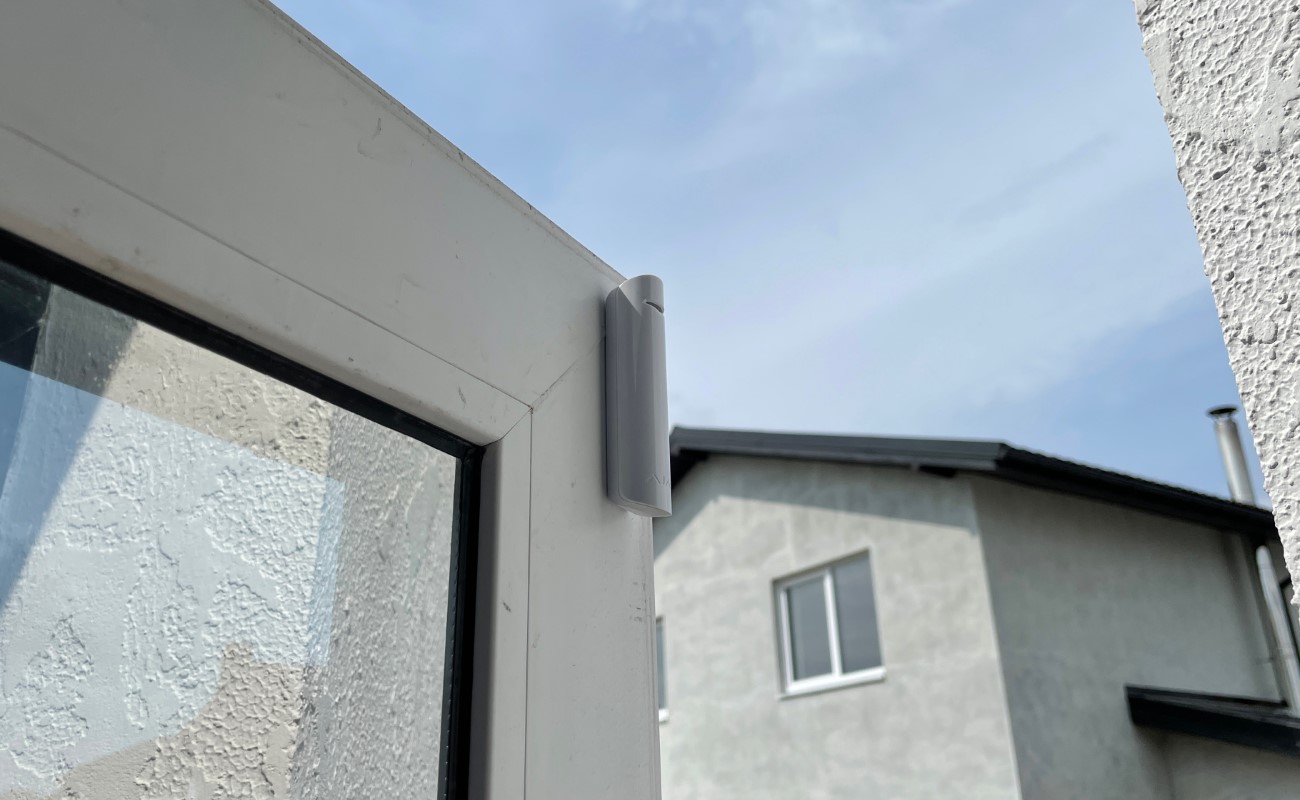

Датчик открытия

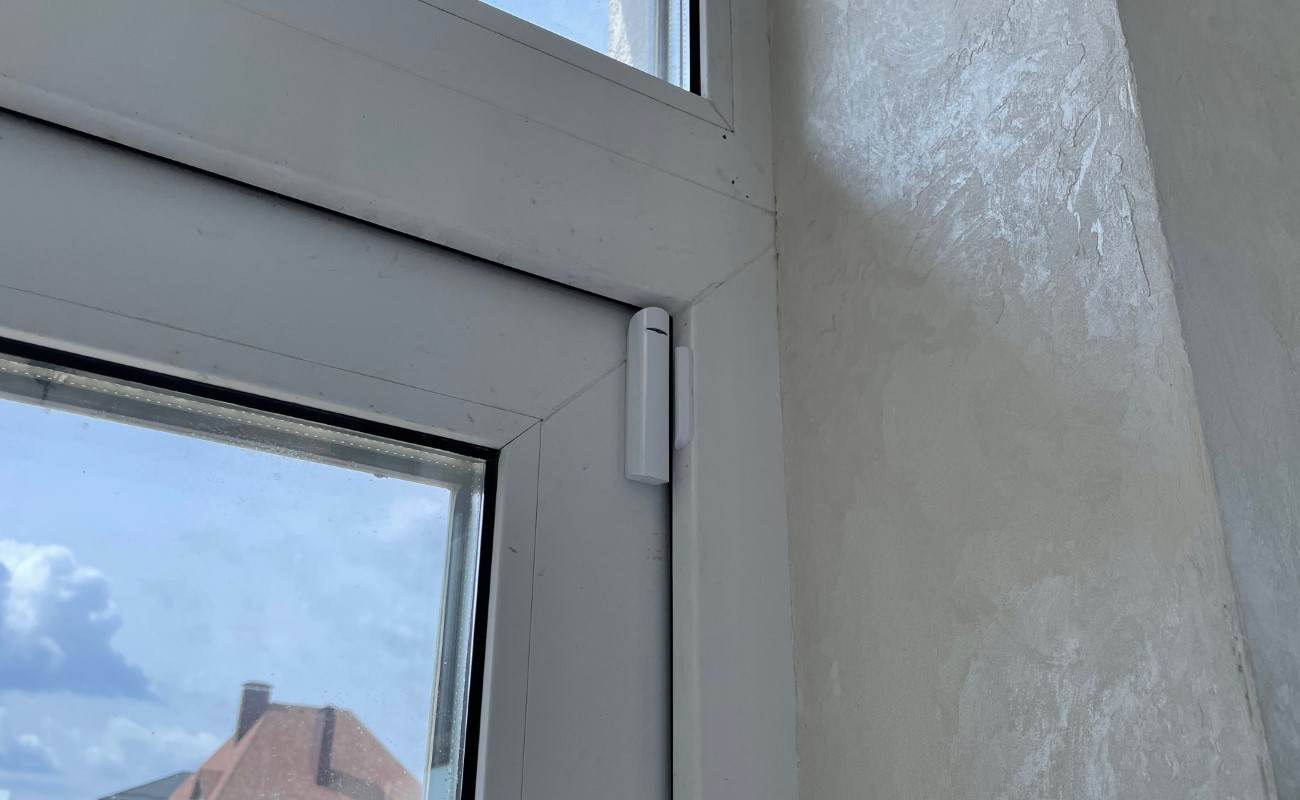

Для контроля доступа через двери и окна в этом проекте был использован датчик Ajax DoorProtect Jeweller white. Он реагирует на открытие благодаря герконовому чувствительному элементу и передаёт сигнал тревоги через защищённый радиоканал на частоте 868 МГц. Дальность связи с центральным хабом достигает 1200 метров на открытом пространстве, что позволяет гибко размещать датчики в больших домах без потери надёжности.

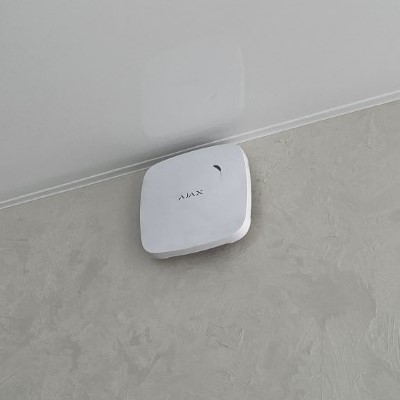

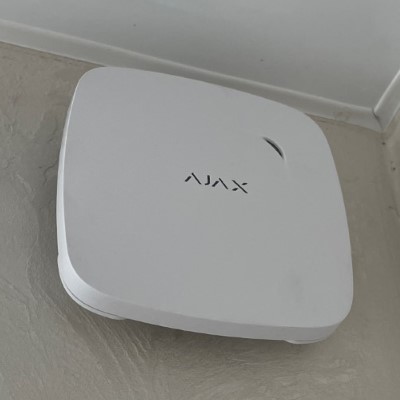

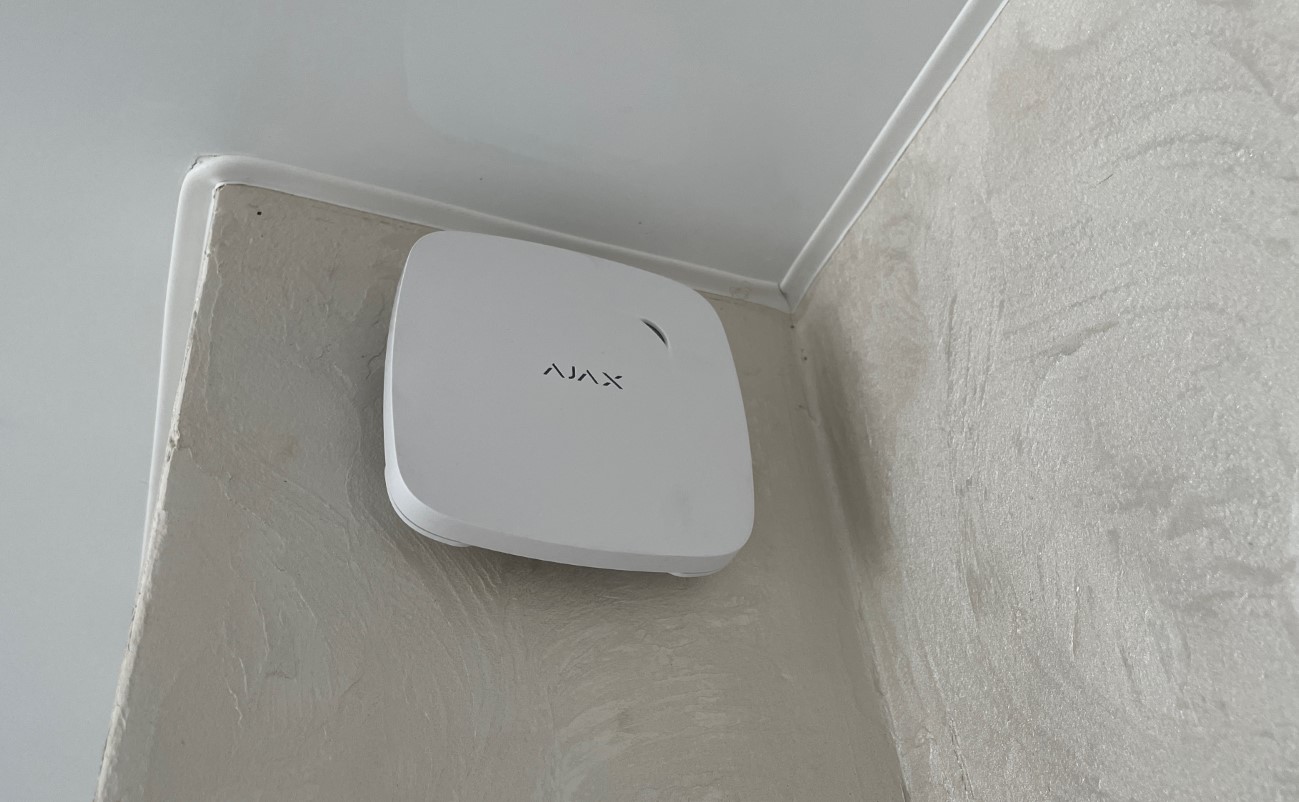

Беспроводной дымовой датчик

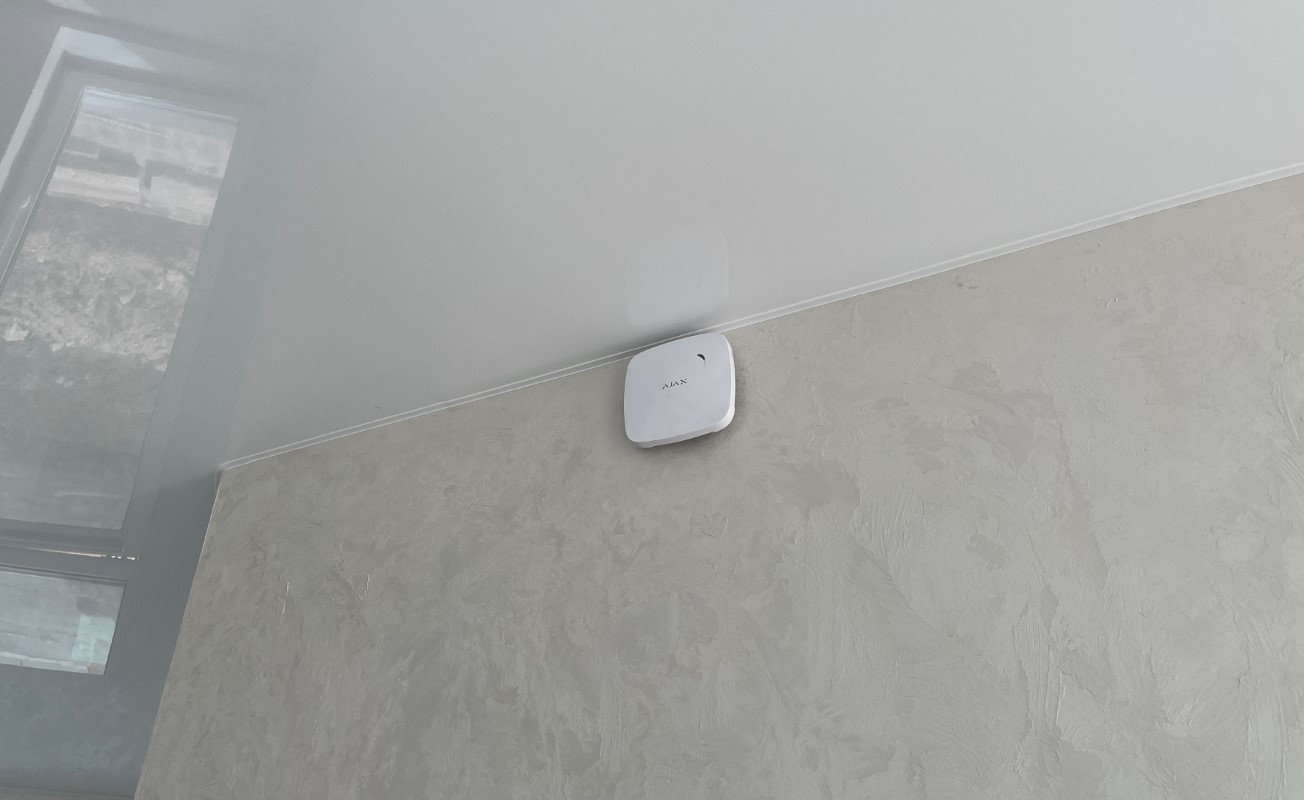

Для организации пожарной безопасности был использован Ajax FireProtect Jeweller white — многофункциональный датчик, который объединяет сенсор дыма и температуры. Фотоэлектрический элемент своевременно реагирует на появление задымления, а температурный сенсор фиксирует опасные перепады тепла, предотвращая развитие пожара. Благодаря дальности связи до 1300 метров устройство эффективно работает даже в больших домах, передавая сигналы тревоги через защищённый радиоканал на частоте 868 МГц.

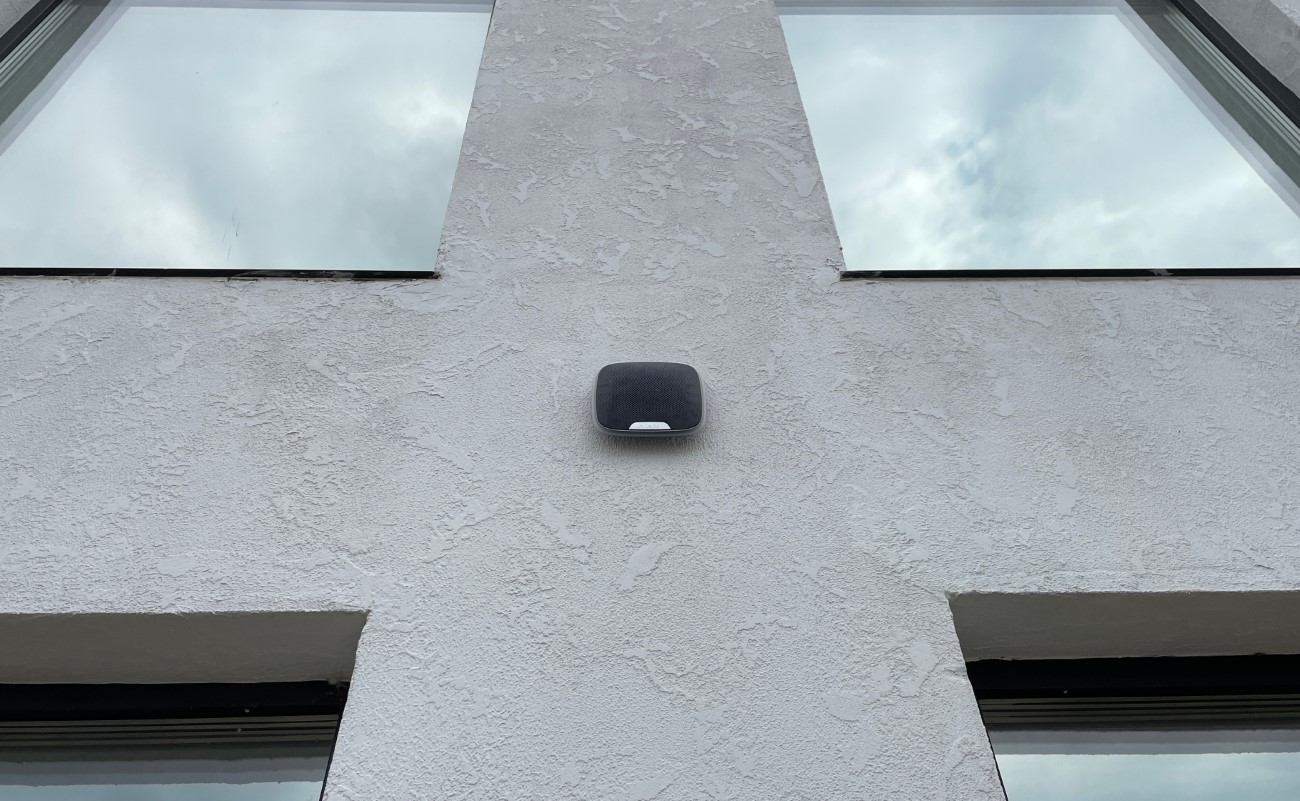

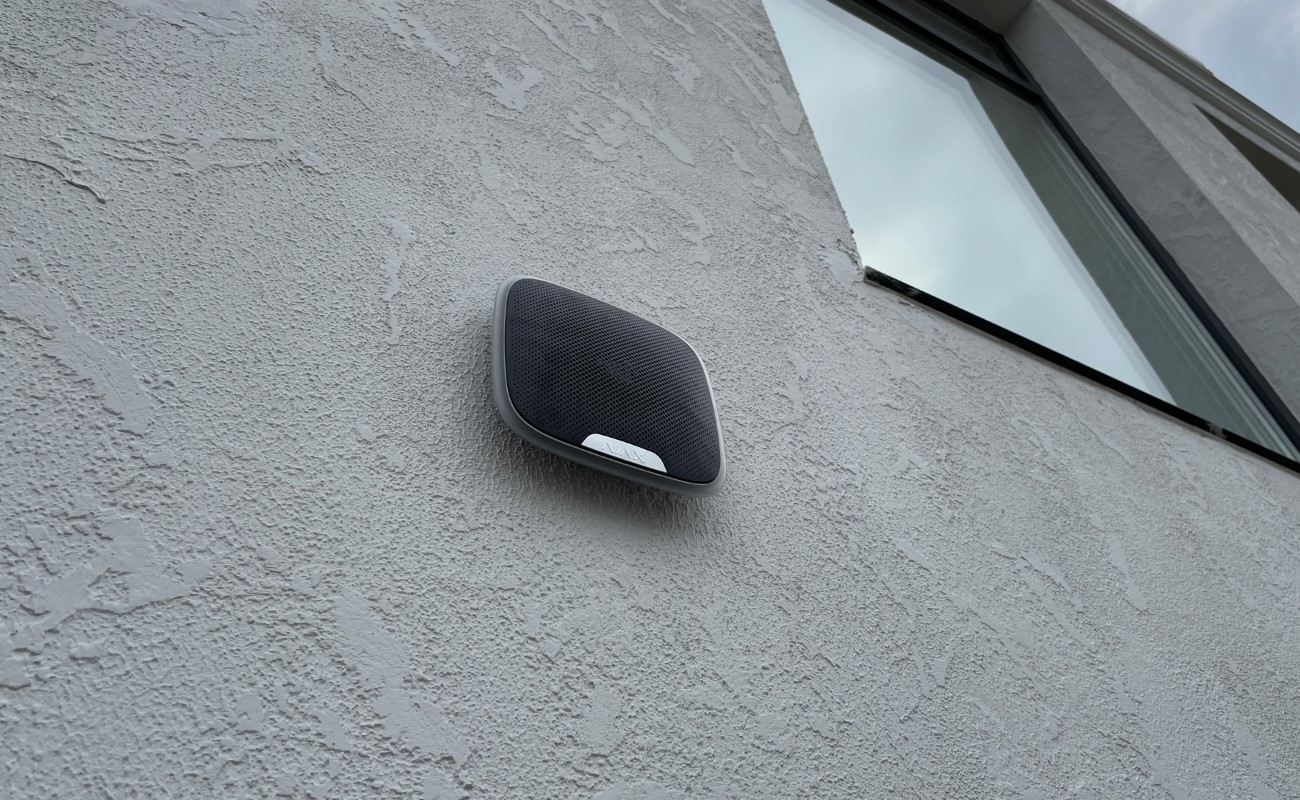

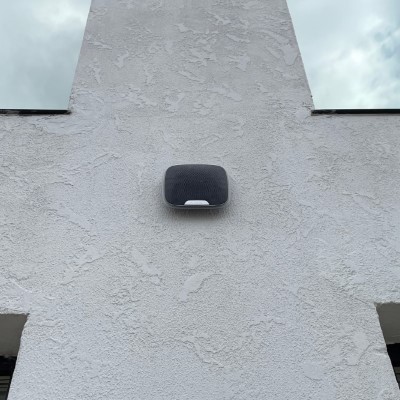

Уличная сирена Ajax

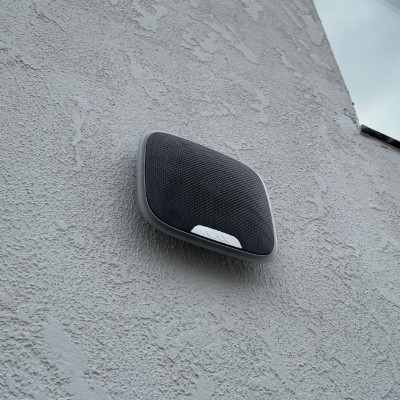

Для оперативного оповещения о тревоге заказчик выбрал мощную уличную сирену Ajax StreetSiren Jeweller. Она имеет дальность связи с централью до 1500 метров и поддерживает двусторонний обмен данными, что гарантирует стабильную работу даже на большом расстоянии. Сирена оснащена световым и звуковым оповещением с регулируемым уровнем громкости от 85 до 113 дБ, который хорошо слышен даже за пределами дома. Время звучания сигнала настраивается в диапазоне от 3 до 180 секунд, что позволяет адаптировать работу под нужды пользователя.

Интеллектуальный центральный блок

Сердцем охранной системы в этом проекте стал интеллектуальный центральный блок Ajax Hub 2 (4G) Jeweller white с фотоподтверждением тревог. Он обеспечивает надёжную двустороннюю связь с датчиками на расстоянии до 2000 метров на открытом пространстве и работает на частотах 868,0–868,6 МГц. Hub 2 поддерживает несколько каналов коммуникации — Ethernet, 2G, 3G и LTE (4G), а также может использовать две SIM-карты для резервной связи. Это гарантирует непрерывную работу системы даже в случае отключения интернета или перебоев в сети.

Видеонаблюдение

Для контроля территории вокруг загородного дома была организована система видеонаблюдения на базе камер Hikvision с выводом изображения на смартфон заказчика. Было установлено четыре внешние IP-камеры с высоким разрешением и дополнительная внутренняя камера для мониторинга помещений.

Также интересно: Кейс установки видеонаблюдения в магазине

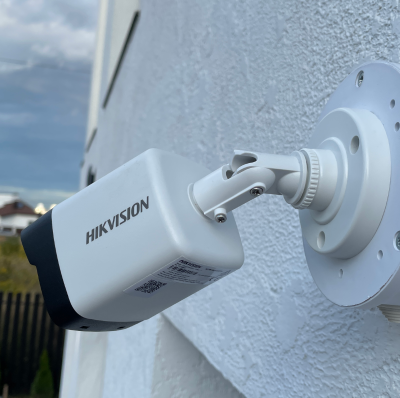

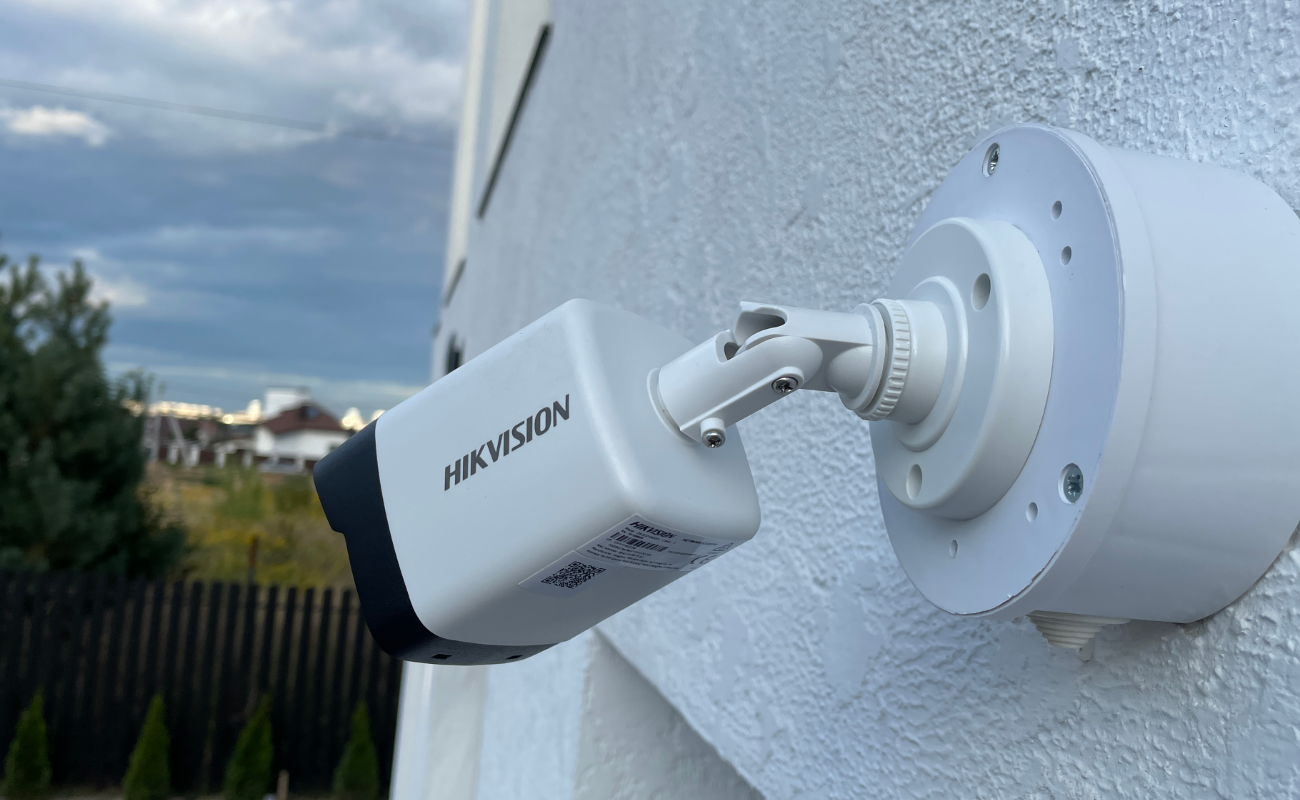

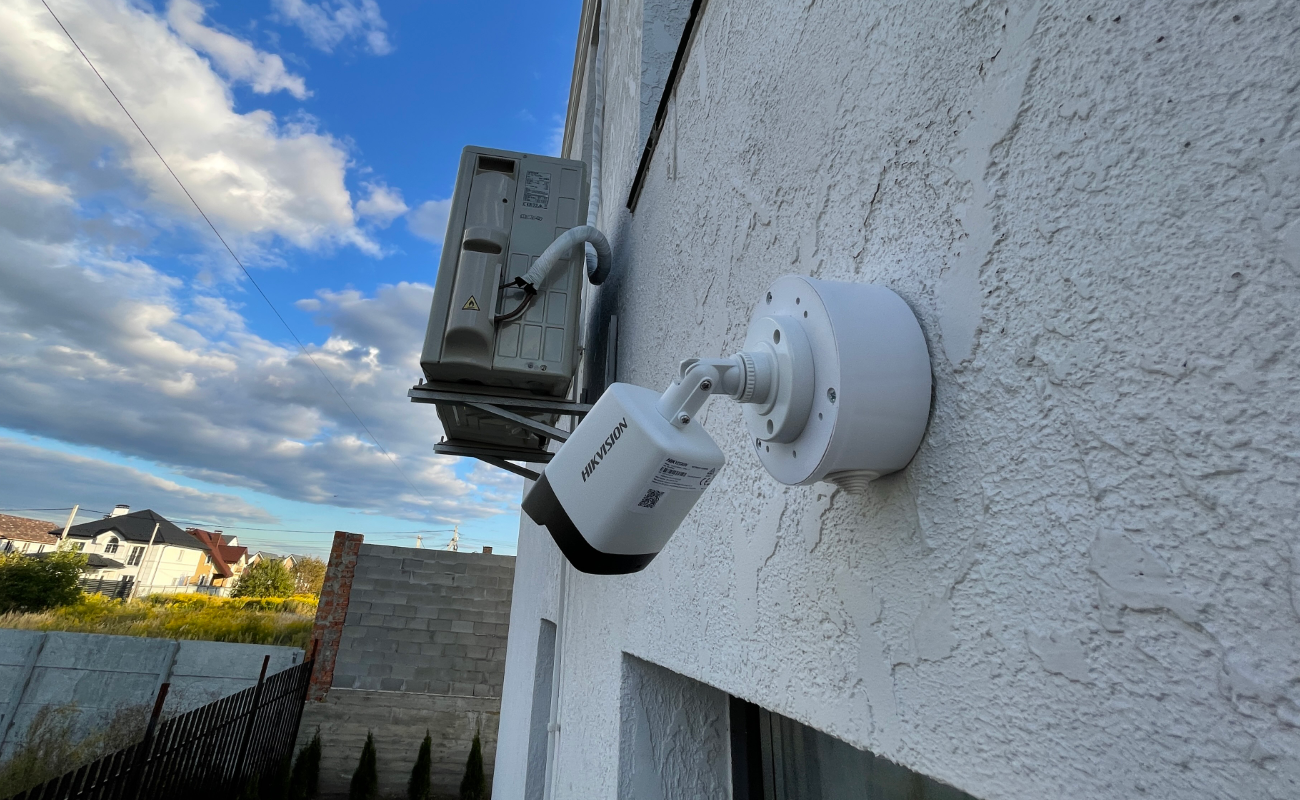

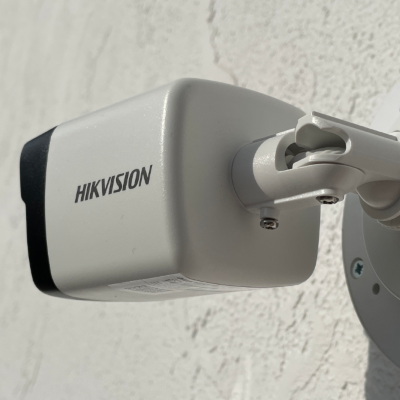

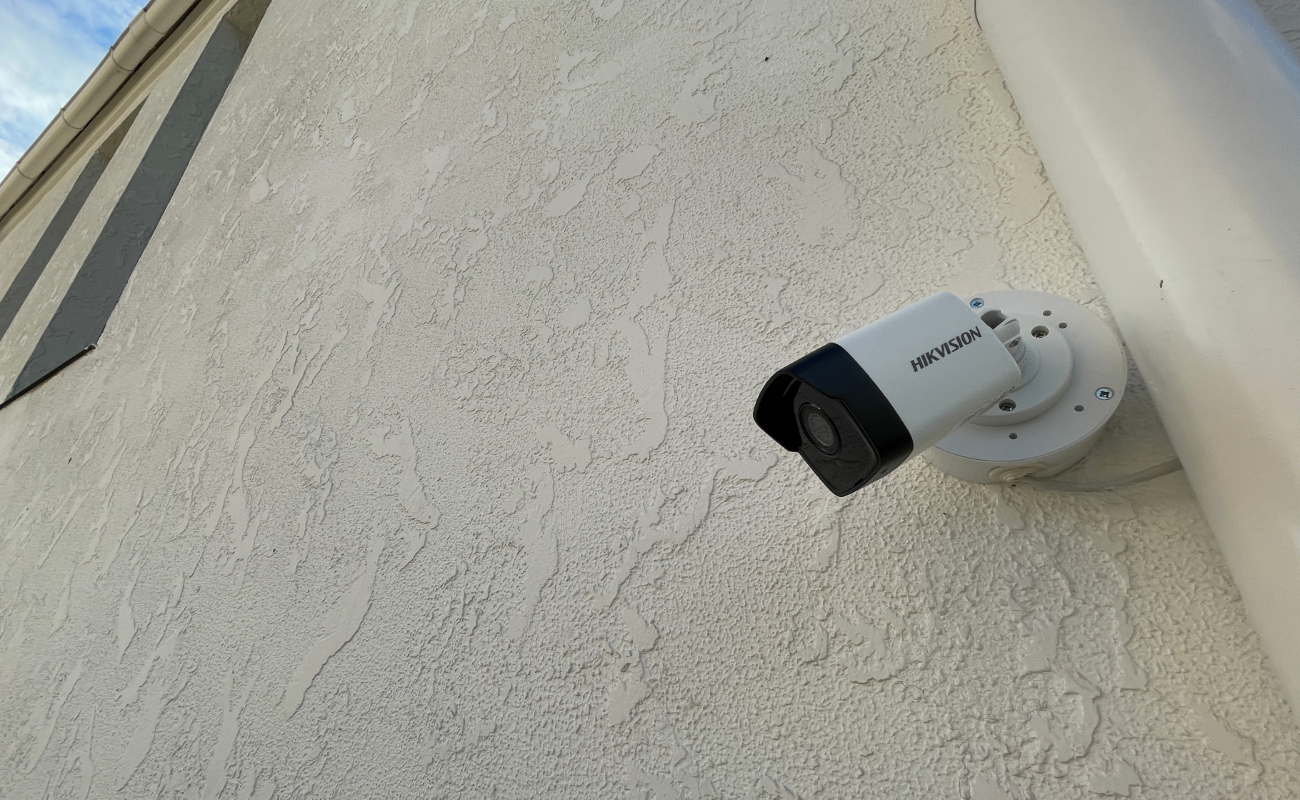

IP-видеокамера Hikvision DS-2CD1021-I(F)

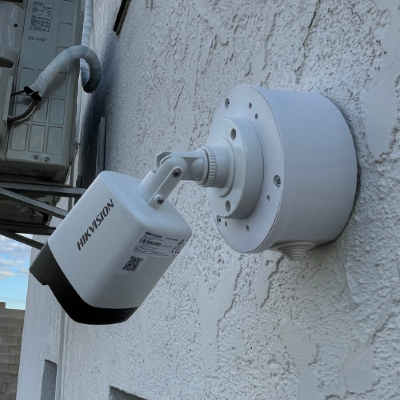

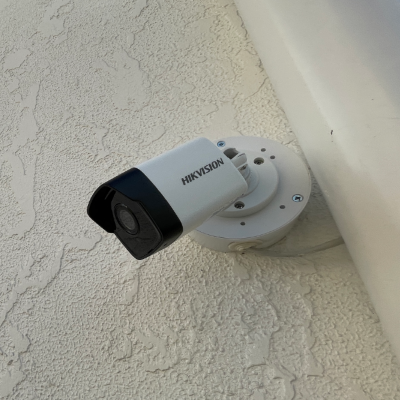

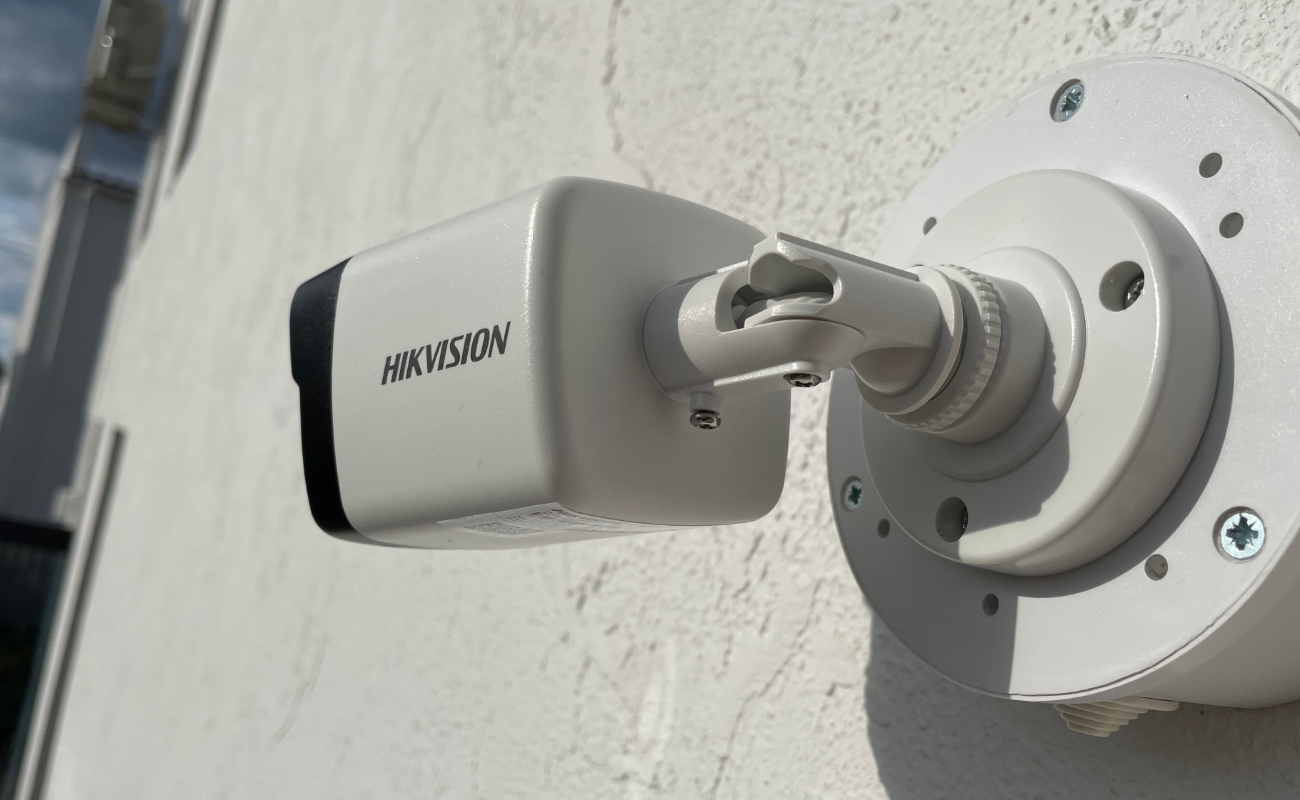

Hikvision DS-2CD1021-I(F) — это надёжная внешняя IP-камера с матрицей 1/2.7″ CMOS и разрешением 2 Мп (1920×1080), которая обеспечивает чёткое и детализированное изображение в любое время суток. Благодаря объективу с фокусным расстоянием 2.8 мм и углом обзора 112° камера охватывает значительную площадь территории, что делает её идеальной для контроля периметра загородного дома. Встроенная инфракрасная подсветка с дальностью до 30 метров позволяет получать качественное изображение даже в полной темноте. Камера поддерживает сжатие видео в форматах H.264 и MJPEG, что обеспечивает экономию места на носителях без потери качества.

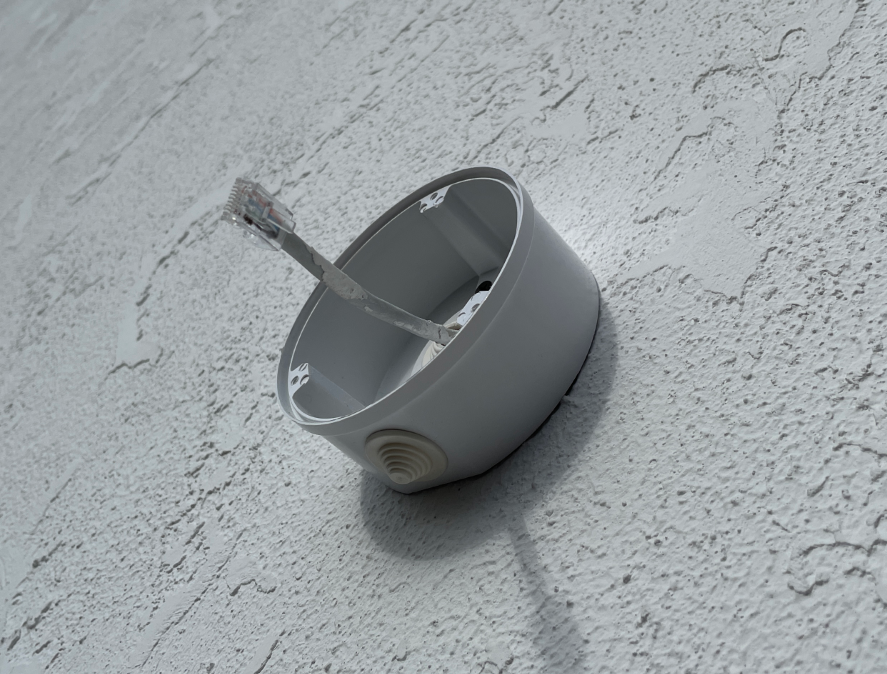

Монтажная коробка Hikvision КМ-110

Для удобного и надёжного монтажа камер видеонаблюдения в этом проекте использовались монтажные коробки Hikvision КМ-110. Они изготовлены из прочного пластика белого цвета и предназначены для совместимости с моделями серии DS-2CD21ххх-(I). Использование таких коробок позволяет аккуратно скрыть соединения и кабели, защищая их от внешних воздействий и механических повреждений. Это не только повышает надёжность работы всей системы, но и обеспечивает аккуратный внешний вид установки.

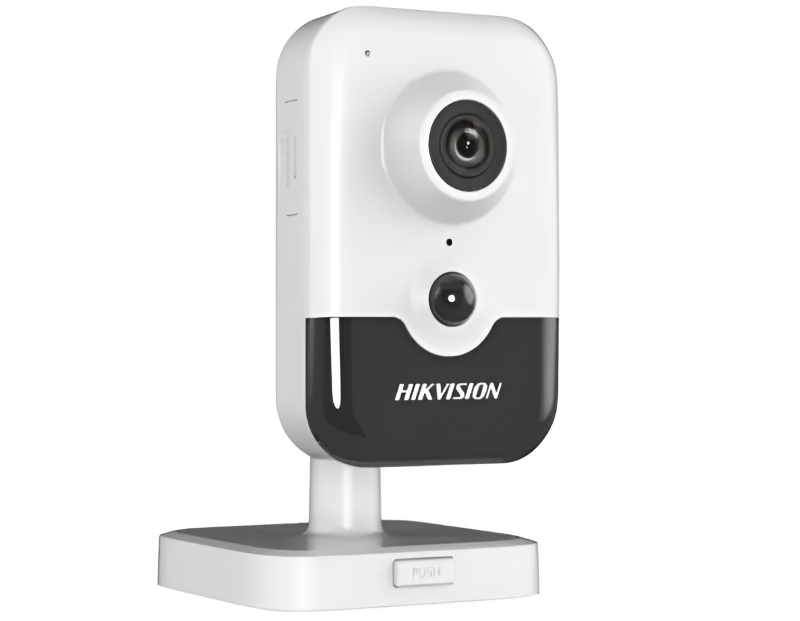

IP-видеокамера Hikvision DS-2CD2423G2-IW(W)

Hikvision DS-2CD2423G2-IW(W) — это многофункциональная внутренняя IP-камера, поддерживающая подключение как по Ethernet, так и по Wi-Fi, что делает её удобной для установки в помещениях без дополнительной прокладки кабелей. Камера оснащена матрицей 1/3" Progressive Scan CMOS с разрешением 2 Мп (1920×1080), обеспечивая качественное и детализированное изображение в режиме реального времени.

NVR-видеорегистратор

Основным узлом системы видеонаблюдения в загородном доме стал современный сетевой видеорегистратор Hikvision DS-7108NI-Q1/8P(D) Mini. Устройство имеет восемь PoE-портов, что позволяет одновременно подключать IP-камеры и подавать на них питание без использования дополнительных блоков. Регистратор поддерживает современные стандарты сжатия H.264, H.264+, H.265 и H.265+, благодаря чему архив занимает минимум места на носителях без потери качества изображения. Для подключения к локальной сети предусмотрен порт RJ45 (10/100 М), а для вывода изображения на монитор доступны выходы VGA и HDMI.

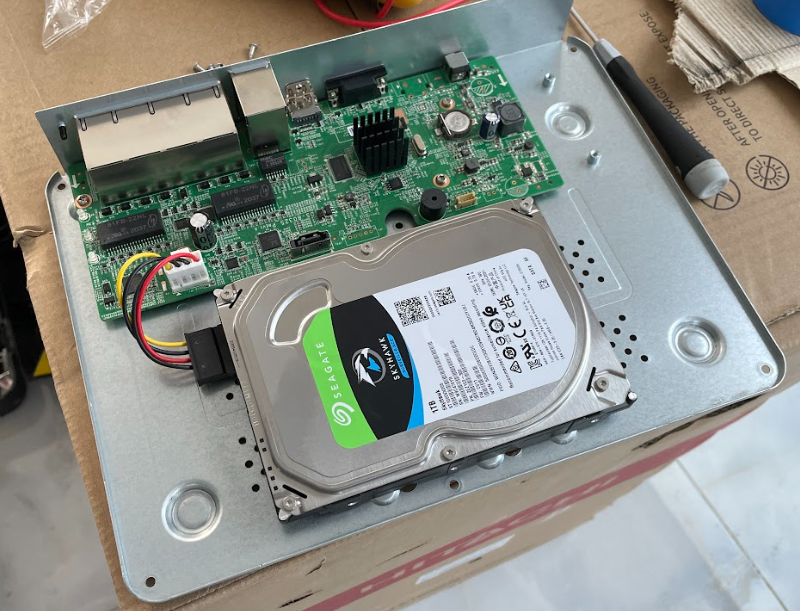

Жёсткий диск на 1TB

Seagate Skyhawk ST1000VX005 выбран для организации хранения видеоархива. Этот жёсткий диск имеет ёмкость 1 ТБ и специально разработан для непрерывной работы в режиме 24/7, что делает его оптимальным решением для использования в видеорегистраторах. Благодаря буферу объёмом 64 Мб и скорости передачи данных до 180 МБ/с он обеспечивает стабильную запись потокового видео без потерь кадров.

Стоимость системы

Ориентировочная стоимость реализованной системы безопасности для загородного дома составляет около 79 000 грн. В эту сумму входит приобретение оборудования, а также работы по профессиональному монтажу и настройке. Благодаря этому заказчик получил готовое решение «под ключ», которое соответствует его требованиям к комплексной охране и обеспечивает надёжную защиту объекта круглосуточно.
