Обзор ретранслятора радиосигнала Ajax ReX 2 с поддержкой фотоверификации тревог

В этом обзоре мы расскажем про ReX 2 — ретранслятор радиосигнала системы безопасности Ajax, с поддержкой фотоверификации тревог. ReX 2 увеличивает зону покрытия радиосвязи системы безопасности, позволяя устанавливать устройства Ajax на большем расстоянии от хаба.

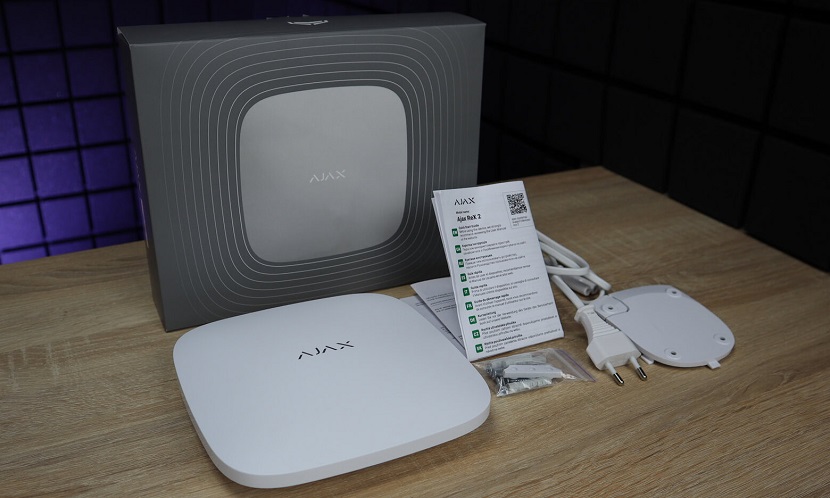

Комплектация ReX 2

В комплект Ajax ReX 2 входит:

Ретранслятор ReX 2;
Крепёжная панель SmartBracket;
Кабель источника питания;
Монтажный комплект;
Краткая инструкция.

смотреть товары: Комплект беспроводной сигнализации Ajax StarterKit

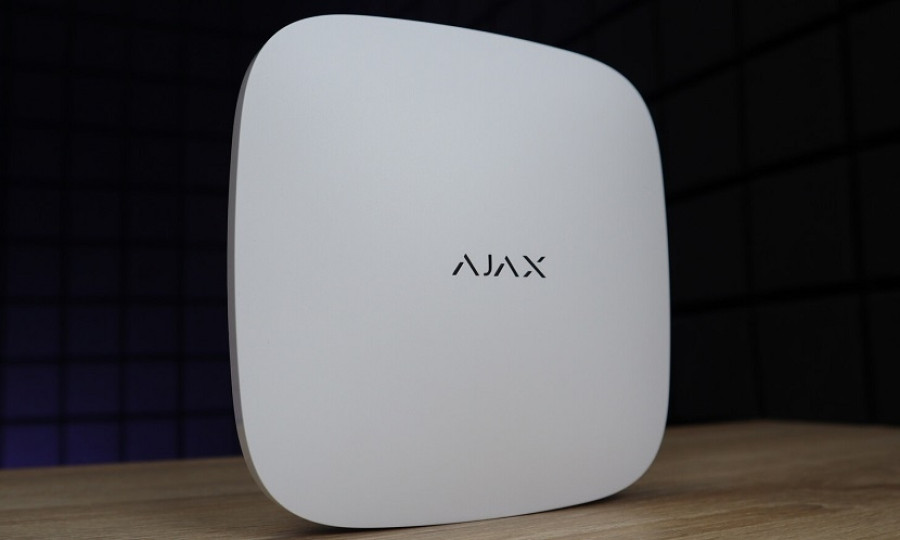

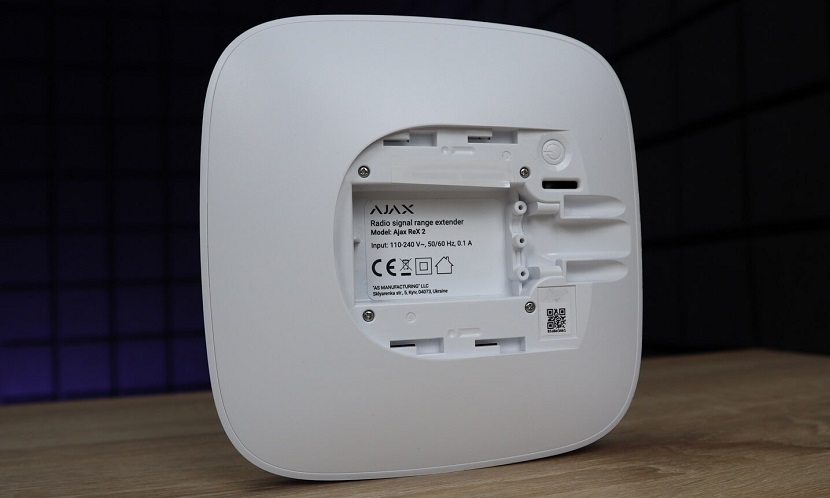

Органы управления

Ретранслятор Ajax ReX имеет следующие функциональные элементы:

Логотип со светодиодным индикатором;
Крепёжную панель SmartBracket;
Разъём подключения кабеля питания;
QR-код с идентификатором;
Кнопку тампера;
Кнопку включения.

Принцип работы, характеристики и важные функции

Ретранслятор радиосигнала ReX 2 работает с датчиками с фотоверификацией тревог MotionCam и MotionCam Outdoor, а также поддерживается централями Hub 2 и Hub 2 Plus.

Через ReX 2 могут передаваться не только события и тревоги, но и фотоподтверждения. Стоит обратить внимание, что при использовании ретранслятора Ajax Rex первого поколения, фотоподтверждение с места тревог не будет доставлено на телефоны пользователей.

смотреть товары: Датчики Ajax

ReX 2 принимает сигналы хаба и передает подключённым к нему устройствам, а также отправляет сигналы устройств хабу. Опрос ретранслятора хабом происходит с периодичностью от 12 до 300 секунд (зависит от настроек, значение по умолчанию — 36 секунд).

Следует заметить, что вне зависимости от настроек все тревоги доставляются не более чем за 0,3 секунды.

И еще один важный момент. Дальность связи между ReX 2 и устройством ограничена дальностью радиосигнала устройства. Если по какой-то причине устройство теряет связь с ретранслятором, оно автоматически не подключается к другому ретранслятору или хабу.

Время доставки фото через ретранслятор зависит от типа датчика и разрешения снимков:

MotionCam при разрешении 160×120 до 9 секунд, а при разрешении 320×240 (по умолчанию) до 19 секунд;
MotionCam Outdoor при разрешении 320×176 (по умолчанию) до 13 секунд, а при разрешении 640×352 до 30 секунд.

Особенности ReX 2

Первое и самое ключевое преимущество ReX 2 — это то, что ретранслятор вдвое увеличивает дальность связи с датчиками MotionCam и MotionCam Outdoor.

Особенности ReX 2:

Работает до 38 часов от резервного аккумулятора;
Поддерживает радиочастотный хопинг;
Обновляется по воздуху;
Связь с хабом и устройствами обеспечивается благодаря радиопротоколам Jeweller и Wings на расстоянии до 1700 метров;
Имеет тампер, реагирующий на вскрытие корпуса;
Подключается к системе безопасности и настраивается с помощью мобильного приложения Ajax.Подключение ReX 2

Чтобы подключить ReX 2 к хабу необходимо:

Снять крепёжную панель SmartBracket, сместив её с усилием вниз. Важно не повредить перфорированную часть — она необходима для срабатывания тампера при попытке взлома ретранслятора.
Подключить устройство к внешнему питанию.
Зайти в приложение Ajax.
Выбрать хаб, если у вас их несколько.
Перейдите во вкладку «Устройства» и нажатье «Добавить устройство».
Назвать ретранслятор, отсканировать или вписать QR–код (размещён на корпусе устройства и упаковке), выбрать комнату и группу (если режим групп активирован).
Нажать «Добавить» — начнется обратный отсчет.
Включить ReX 2, зажав кнопку включения на 3 секунды.

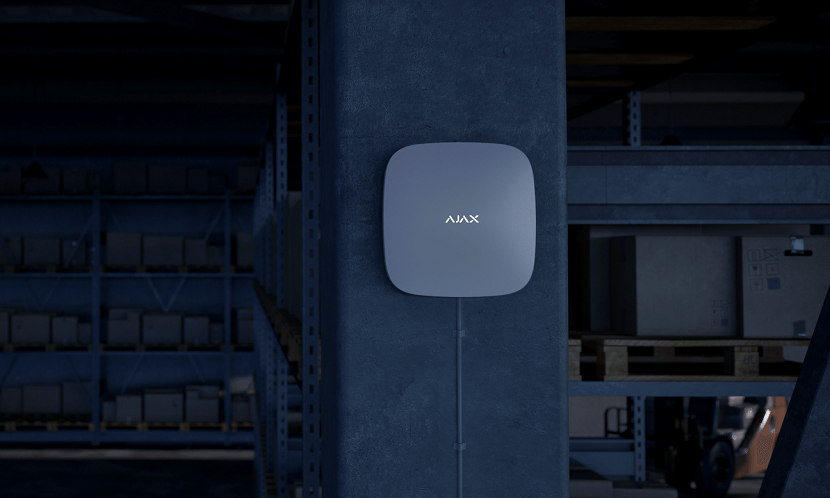

Установка

Прежде чем монтировать ретранслятор, необходимо удостоверится, что выбрано оптимальное место расположения и оно соответствует условиям инструкции.

При монтаже и эксплуатации стоит придерживаться общих правил электробезопасности при использовании электроприборов.

Чтобы установить ReX 2 необходимо:

Зафиксировать крепёжную панель SmartBracket комплектными шурупами. При использовании других средств крепежа стоит убедится, что они не повреждают и не деформируют панель. При креплении использовать не менее двух точек фиксации. Чтобы тампер реагировал на попытку сорвать устройство, нужно обязательно фиксировать угол SmartBracket с перфорацией. Нельзя использовать двусторонний скотч для монтажа. Это может привести к падению ретранслятора. От удара он может выйти из строя.
Подключить к ретранслятору кабель питания. Включить устройство.
Зафиксировать кабель с помощью пластиковой прижимной планки. Это поможет снизить вероятность саботажа — зафиксированный кабель намного сложнее вырвать.
Надеть ReX 2 на крепёжную панель. После установки необходимо проверить состояние тампера в приложении Ajax и следом — плотность фиксации панели. При попытке отрыва ретранслятора от поверхности или снятии с крепёжной панели пользователь получит уведомление.
Зафиксировать ReX 2 на панели SmartBracket комплектными шурупами.

Нельзя переворачивать ретранслятор вверх ногами или на бок при вертикальной фиксации (например, при креплении на стену). При фиксации устройства стоит ориентироваться на логотип Ajax.

статья в тему: Обзор интеллектуального ретранслятора сигнала AJAX ReX

Тесты работоспособности ReX 2 начинаются не мгновенно, но не более чем через время одного периода опроса хаб–датчик (36 секунд при стандартных настройках хаба). Изменить период опроса устройств можно в меню Jeweller в настройках хаба.

Rex 2, как и другие устройства Ajax, использует радиопротокол Jeweller, который обеспечивает доставку тревог.

Протокол обеспечивает двустороннюю связь между ReX 2 и подключенными устройствами на расстоянии до 1700 метров. Jeweller использует аутентификацию для предотвращения подделки и шифрования данных.

ReX 2 использует радиопротокол Wings, который разработан для скоростной передачи фото на большие расстояния. В ретрансляторе ReX 2 используются внутренние антенны для повышения надежности канала связи. Wings доставляет фотографии на расстоянии до 1700 метров даже при условии нестабильного уровня сигнала или перебоях связи, благодаря встроенным алгоритмам проверки и дозагрузки пакетов данных.

Ниже вы можете посмотреть видеоверсию обзора ретранслятора радиосигнала Ajax ReX 2 с поддержкой фотоверификации тревог:
