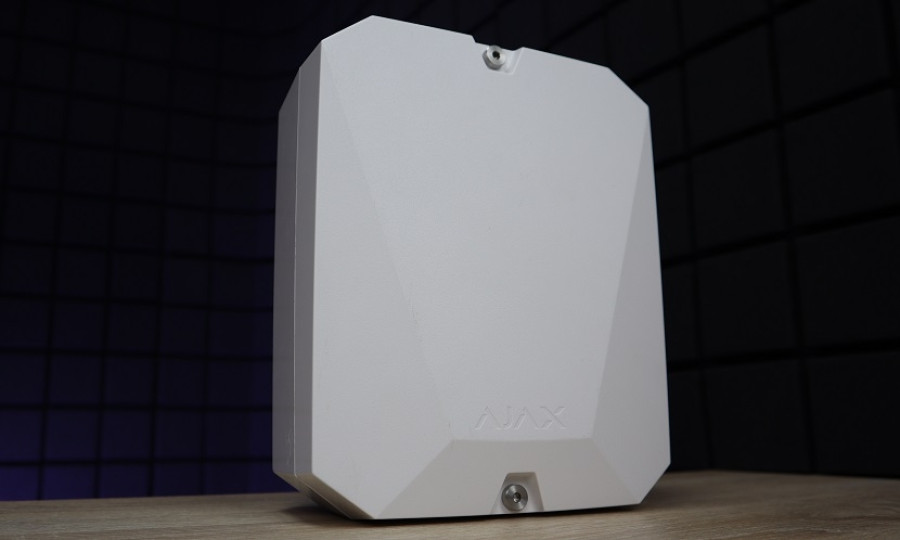

Обзор модуля Ajax vhfBridge для подключения к сторонним ОВЧ-передатчикам

Компания Ajax.Systems презентовала модуль для подключения систем безопасности Ajax к сторонним ОВЧ-передатчикам — Ajax vhfBridge. В этом обзоре мы подробно рассмотрим данное устройство.

Принцип работы, характеристики и важные функции Ajax vhfBridge

Ajax vhfBridge разработан для подключения ОВЧ-передатчиков сторонних производителей с целью создания дополнительного канала передачи событий на ПЦН.

ОВЧ (очень высокие частоты), их еще называют метровые волны — это диапазон радиоволн с длиной волны от 10 до 1 м, что соответствует частоте от 30 до 300 МГц.

смотреть товары: Модули интеграции Ajax

Канал связи с ПЦН, созданный с помощью vhfBridge, может использоваться как единственный или как резервный канал связи с ПЦН (рекомендуемый и более надежный вариант). Это значит, что хаб может параллельно передавать все события и тревоги на пульт охранной компании не только через SIA, Contact ID и другие проприетарные протоколы, но и с помощью vhfBridge.

Информацию о тревогах и событиях транспондер (приёмопередающее устройство, посылающее сигнал в ответ на принятый сигнал) получает от хаба по радиоканалу Jeweller.После того, как транспондер получил информацию, vhfBridge передает ее на сторонний ОВЧ-передатчик по проводам. ОВЧ-передатчик, в свою очередь, передает все события и тревоги на ПЦН по радиоканалу.

События могут параллельно передаваться на ПЦН через интернет и vhfBridge. Передача через интернет работает как основной канал связи из-за большей надёжности и информативности. Передаваемые события могут содержать номер зоны сработавшего датчика, номер группы, номер пользователя и другие данные.

vhfBridge работает как резервный канал связи и дублирует все передаваемые через интернет события. Скорость доставки событий и тревог в обоих случаях не превышает 1 секунды.

статья в тему: Срок службы элементов питания в продуктах Ajax и факторы, оказывающие влияние на это

Пример алгоритма действий при тревоге датчика движения MotionProtect:

MotionProtect задетектировал тревогу.
MotionProtect передает тревогу на хаб по радиопротоколу Jeweller.
Хаб принимает тревогу MotionProtect и передает ее на vhfBridge по радиопротоколу Jeweller.
vhfBridge принимает тревогу с хаба и передает ее на ОВЧ-передатчик по проводному соединению.
ОВЧ-передатчик принимает тревогу и передает ее на радиоприемник на стороне ПЦН по радиоканалу.
Радиоприемник принимает тревогу и передает на софт ПЦН.
ПЦН принимает и обрабатывает тревогу.

Питание ОВЧ-передатчика

vhfBridge может обеспечивать сторонний ОВЧ-передатчик питанием 12 В (максимальный выходной ток 2 А).

Если у ОВЧ-передатчика потребление более 2 А, его можно запитать от батареи vhfBridge. В этом случае необходимо отключить отслеживание заряда батареи в настройках vhfBridge, чтобы пользователи системы не получали уведомления о слишком долгом заряде батареи vhfBridge.

Стоит обратить внимание, что vhfBridge работает только с Hub Plus, Hub 2, Hub 2 Plus. Он несовместим с Hub (первого поколения), ocBridge Plus, uartBridge и сторонними охранными централями.

Добавить vhfBridge можно только в PRO приложении Ajax. А подключить vhfBridge к хабу может только администратор или PRO с правами администратора.

смотреть товары: Интеллектуальные централи Ajax Hub

Комплектация Ajax vhfBridge

В комплект поставки Ajax vhfBridge входит:

модуль vhfBridge;
кабель питания;
кабель подключения аккумулятора 12В;
монтажный комплект;
корпус (зависит от модификации);
краткая инструкция.

Органы управления

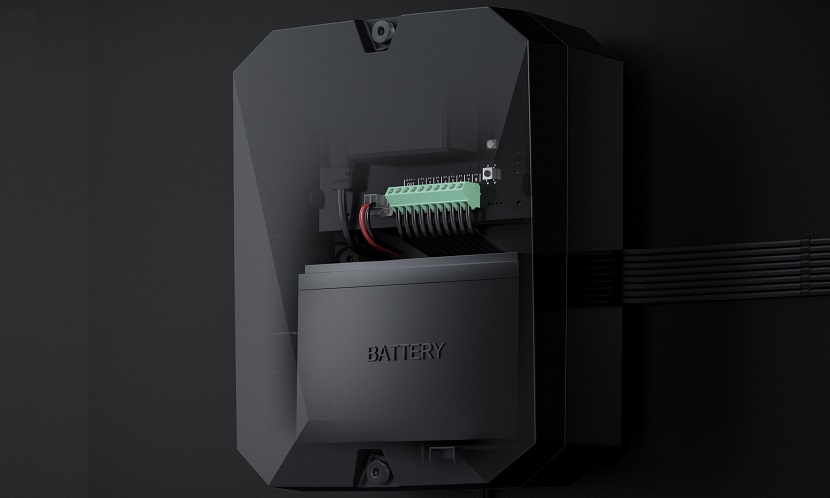

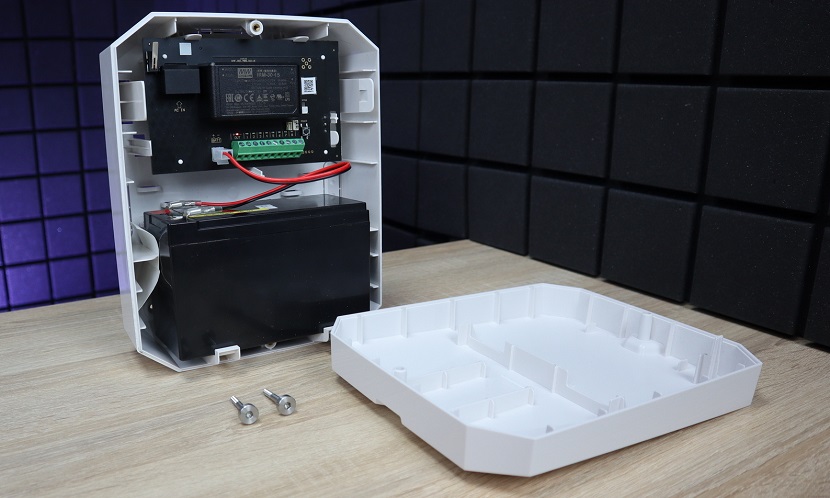

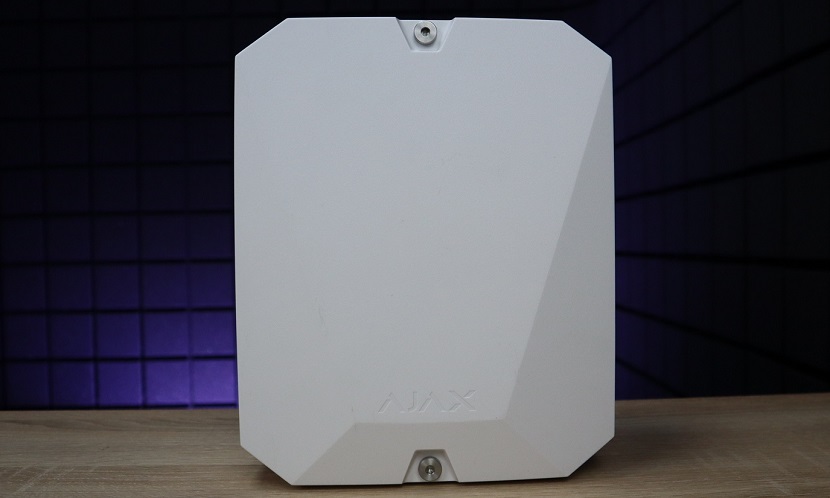

Корпус Ajax vhfBridge включает:

Винты, фиксирующие крышку корпуса. Откручиваются комплектным шестигранником (Ø 4 мм).
Полость для резервного аккумулятора 12 В. Аккумулятор в комплект не входит.
QR-код с идентификатором устройства.
Перфорированная часть корпуса. Нужна для срабатывания тампера при попытке отрыва устройства от поверхности.
Перфорированная часть корпуса для вывода проводов подключаемых датчиков и устройств.

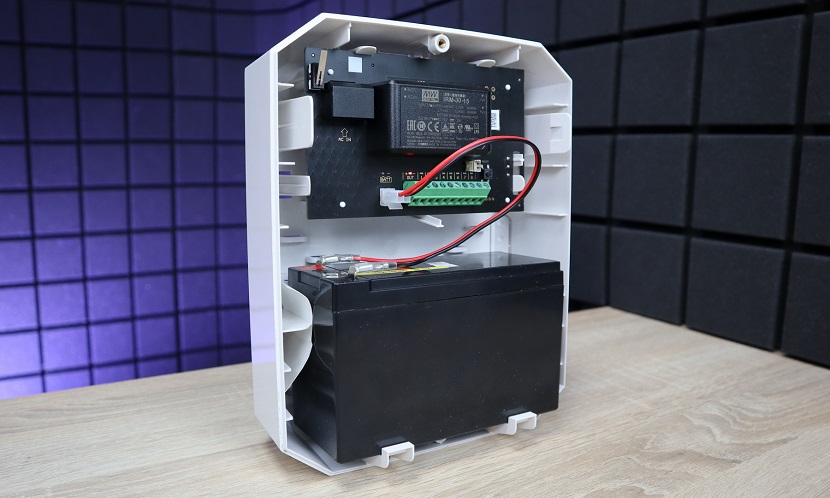

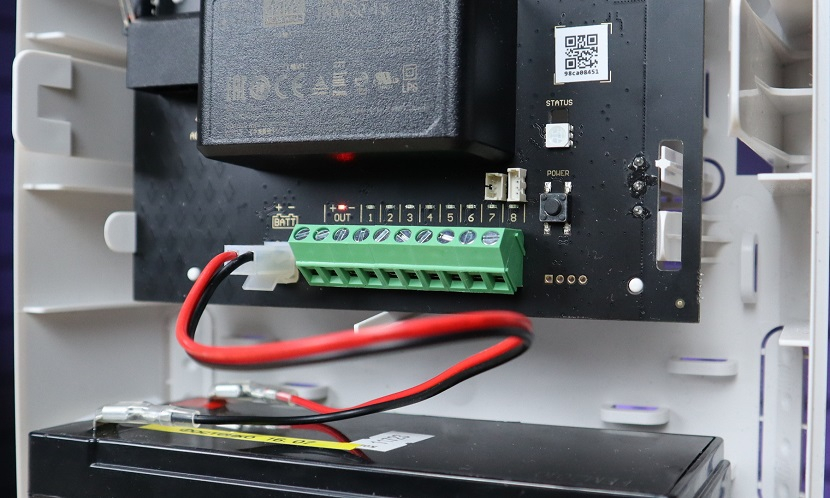

Элементы платы Ajax vhfBridge:

Клеммы для подключения резервного аккумулятора 12 В.
Вход для подключения внешнего питания 110–240 В.
Кнопка тампера. Сигнализирует о снятии крышки корпуса vhfBridge.
Кнопка включения/выключения.
Светодиодный индикатор состояния.
QR-код с идентификатором (серийным номером) устройства.
Клеммы для подключения ОВЧ-передатчика:
- BATT — вход для подключения резервного питания 12 В;
- OUT — выход питания для ОВЧ-передатчика 12 В (максимальный выходной ток 2 А);
- OUT 1…8 — выходы vhfBridge для подключения ОВЧ-передатчика.
Световой индикатор. Он может гореть белым, красным или зеленым цветом, в зависимости от состояния устройства.

Стоит учитывать, что светодиодный индикатор не виден при закрытой крышке корпуса. Индикатор используется на этапе подключения и настройки vhfBridge. В дальнейшем состояние устройства можно отслеживать в приложении Ajax.

смотреть каталог: Охранные сигнализации

Установка

Если вам недостаточно таких типов передачи данных как GSM, Ethernet и Wi-Fi и вы хотите добавить еще один, через vhfBridge, то мы настоятельно рекомендуем вам обратиться к профессиональному специалисту из охранной компании, который сможет правильно установить, подключить и настроить данный девайс.

Ниже представлен список рекомендуемых ОВЧ-передатчиков:

Hawk VHF Alarm Transmitter от FSK Electronics;
TX750C от RDC;
TR-41 от Puper.

Заключение

В данной обзоре мы рассмотрели нестандартное, специфическое устройство. В стандартных городских условиях потребность использования этого модуля небольшая, так как в большинстве городов нет проблем с интернетом или GSM-покрытием. Но если мы говорим об очень отдалённых посёлках, где не ловит GSM сигнал и нет проводного интернета, а охранять объект нужно, то модуль vhfBridge может быть реальным спасением.

Выход в свет такого устройства лишь подчёркивает, что ребята из Ajaxа думают о безопасности каждого.

Ниже вы можете посмотреть видеоверсию обзора модуля Ajax vhfBridge для подключения к сторонним ОВЧ-передатчикам:
