Инновационная система KVERTUS: детекция дронов + РЭБ

Выявить и подавить – что работает, а что нет?

Когда речь идет о средствах детекции дронов тактического уровня, то мы обычно представляем анализаторы спектра условно «карманного» формата. Они способны определить присутствие дрона и его тип. Обладают очень малым радиусом действия и не способны указать направление на дрон — его пеленг. Такие сенсоры нереально функционально соединить со средством РЭБ.

Компания KVERTUS разработала принципиально иное решение, сочетающее в комплексе систему детекции дронов и средство РЭБ нового поколения. Оба компонента комплекса являются собственными разработками компании, превосходящими своими характеристиками известные аналоги. Их можно приобрести как отдельные средства, но в паре они дают гораздо больше преимуществ в противодействии вражеским дронам.

Система детекции КВЕРТУС MS AZIMUTH

За детекцию в решении компании KVERTUS отвечает портативная система пассивной детекции КВЕРТУС MS AZIMUTH. Это средство радиоэлектронной разведки, говоря военными терминами. Система сканирует радиодиапазон в полосе от 30 до 6000 МГц. Давайте подробно разберем слагаемые ее названия.

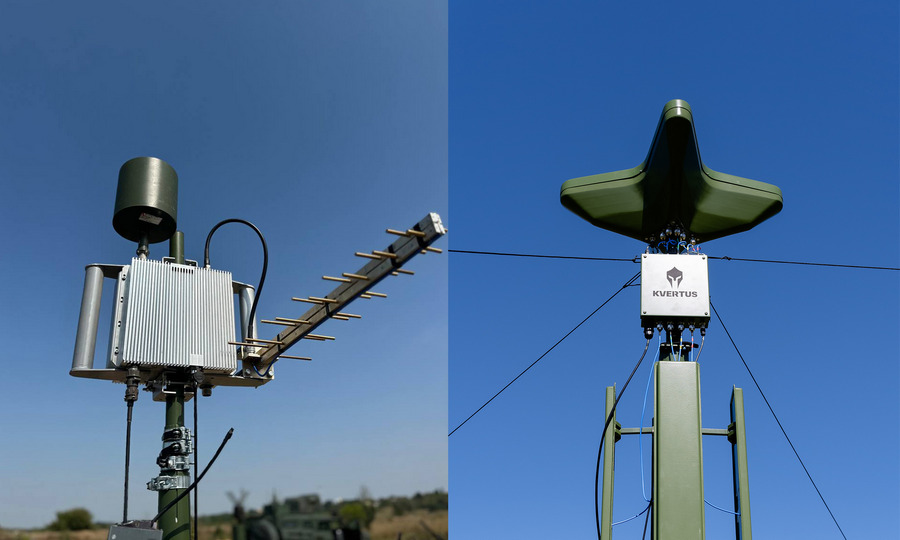

"Портативная" означает, что система легка и в сложенном виде может перевозиться внедорожником или микроавтобусом. Она собирается на невысокой стойке, монтируемой на штатив-треногу. Наибольший элемент системы — всенаправленная антенна в виде четырехлепесткового «цветка», который является футляром для антенны.

Еще четыре – направленные – антенны закреплены на стойке. Каждая из них улавливает сигналы из сектора 90°. Таким образом, все антенны обеспечивают детекцию на 360°. Система работает по амплитудному принципу. Чтобы собрать ее, нужно около 15 минут.

смотреть каталог: глушилки дронов Kvertus

Пассивная детекция означает, что система не создает ни одного излучения. Это очень важно, потому что благодаря этому ее невозможно обнаружить средствами радиоэлектронной разведки, а значит, уничтожить. Данные от системы поступают через Ethernet-кабель непосредственно на компьютер оператора или на роутер и далее через интернет.

«Интеллектуальный РЕБ» КВЕРТУС LTEJ MIRAGE

КВЕРТУС LTEJ MIRAGE – это средство радиоэлектронной борьбы в составе комплекса от KVERTUS. Он является представителем РЭБ нового поколения, базирующегося на оптимальном типе помех, в отличие от широко распространенных, привычных средств с «шумовым» типом помехи.

В чем разница между ними?

Инновационность КВЕРТУС LTEJ MIRAGE состоит в том, что он противодействует дронам на «глубочайшем» уровне — а именно, на уровне протокола передачи данных каналу управления. Протокол можно сравнить с языком, на котором отдаются приказы от пилота к дрону. Если ее нарушить, дрон станет неуправляемым.

Для нарушения протокола не требуется много энергии, в отличие от шумового угнетения диапазона частот. Следовательно, КВЕРТУС LTEJ MIRAGE работает более эффективно — на значительно большей дистанции, в более широкой полосе частот, со значительно более низким энергопотреблением. Он очень хорошо конкурирует со средствами усиления сигнала от пилота к дрону.

Чрезвычайно ценная особенность КВЕРТУС LTEJ MIRAGE состоит в том, что новые частоты противодействия дронам вводятся в него программно. Это можно сделать с устройства, подключенного к системе через кабель Ethernet или через интернет. То есть не нужно каждый раз покупать новое железо или модифицировать старое, чтобы адаптироваться к новым частотам управления дронами.

смотреть каталог: Глушилки FPV-дронов

КВЕРТУС LTEJ MIRAGE работает в полосе частот от 300 до 1500 МГц. Такой широкий охват возможен благодаря тому, что система имеет четыре пары антенн – для разных диапазонов рабочей полосы системы. Одну пару составляют квадрифиллярная и логопериодическая антенны. Все пары – то есть 8 антенн – монтируются на КВЕРТУС LTEJ MIRAGE одновременно.

Квадрифиллярные антенны обеспечивают эффективную защиту в форме купола; тогда как логопериодические дают мощное направленное противодействие дронам.

Как работают MS AZIMUTH и LTEJ MIRAGE в паре?

Система детекции на большой дистанции определяет наличие дрона и указывает направление. Она может фиксироваться до 100 целей. Данные передаются оператору, дистанционно включающему нужный диапазон системы РЭБ. В дальнейшем взаимодействие обоих компонентов будет автоматизировано. Это позволит оператору контролировать большое количество комплексов, соединенных в «антидроновую стену» вдоль значительного участка линии боевого столкновения.
