Комплекс управления БПЛА BlueBird Вищун-К1

Комплекс управления БПЛА BlueBird Вищун-К1 с наземной станцией и беспроводным ретранслятором для профессионального управления FPV дронами. Станция обеспечивает надежный прием видеосигналов и передачи команд управления в сложных условиях эксплуатации. Дает возможность работать с безопасного места (блиндаж, помещение, автомобиль) благодаря использованию модулей выносных антенн. Наземный беспроводной ретранслятор «Вищун-5.8» разработан для значительного увеличения дальности полета FPV дронов (до 25 км). Прибор устанавливается на мачту и работает как мост между оператором и БПЛА, обеспечивая стабильную связь на расстояниях, недостижимых для стандартного оборудования. Алюминиевая телескопическая мачта (мачта, высотой 9 м) предназначена для быстрого и удобного монтажа разнообразного приемопередающего оборудования, такого как антенны, ретрансляторы, камеры наблюдения и другие сенсоры. Это способствует значительному улучшению качества связи, обзору и повышению уровня безопасности. Антенны, используемые в комплексе с высоким уровнем усиления сигнала для видео и управления, обеспечивают стабильную связь на значительных расстояниях (до 25 км).

Характеристики BlueBird Вищун-К1

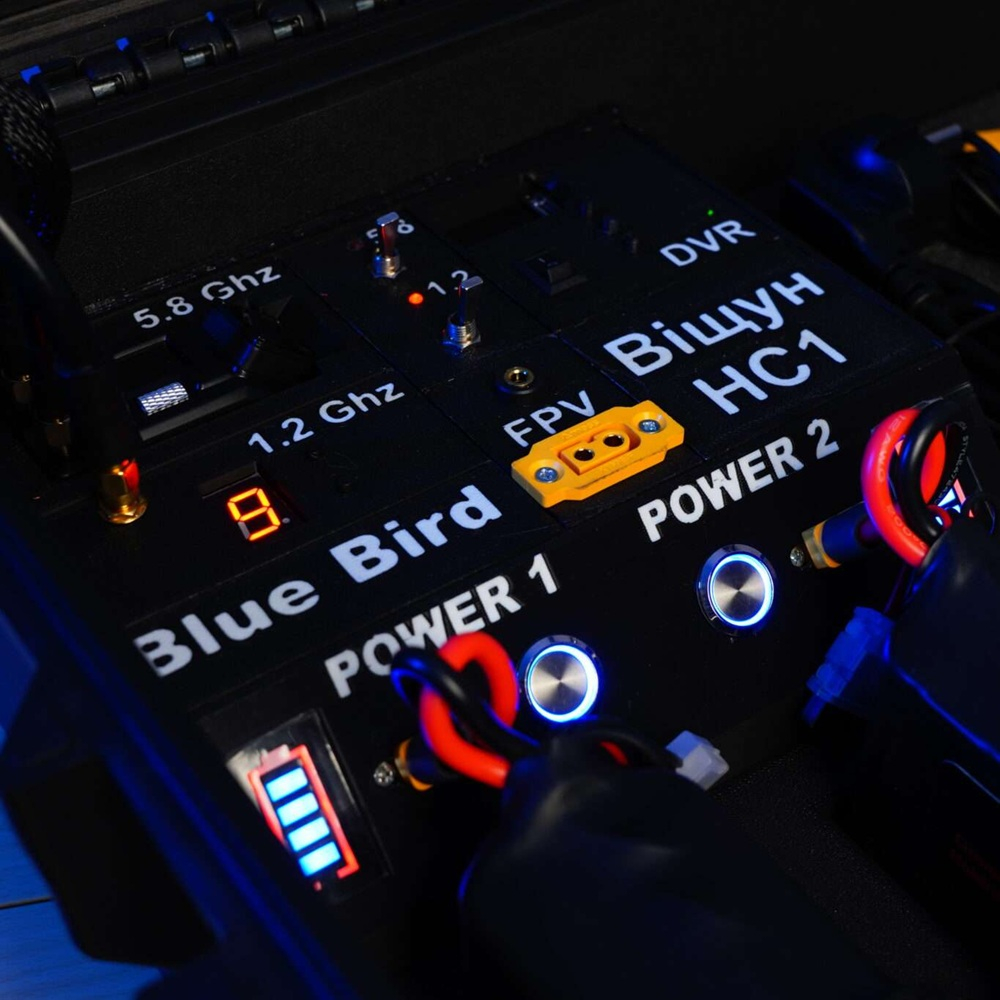

Характеристики наземной станции

• Прием видео из дрона:
• VRX1: 5.8GHz SKYZONE Steadyview X 5G (4,990–5,945GHz)
• Антенны VRX1: RHCP FOXEER Pagoda Pro 5.8GHz, 3 dBi
• VRX2: 1.2GHz (1,080–1,360GHz)
• Антенна VRX2: 1.3GHz TrueRC 1280 V2 (RHCP Bottom), 1.9 dBi
• Чувствительность приемников: -98 дБм ± 1 дБм
• Прием управления из дрона:
• Выносной модуль под TX**: JR ERLS/TBS/Lora с автономным питанием
• Выносной модуль под антенну VRX: Разъем SMA Female
• Кабели для подключения антенн:
• Кабель модуля TX: 15 м (XT30 – XT30)
• Кабель модуля VRX: 15 м (SMA Male – SMA Male)
• Питание:

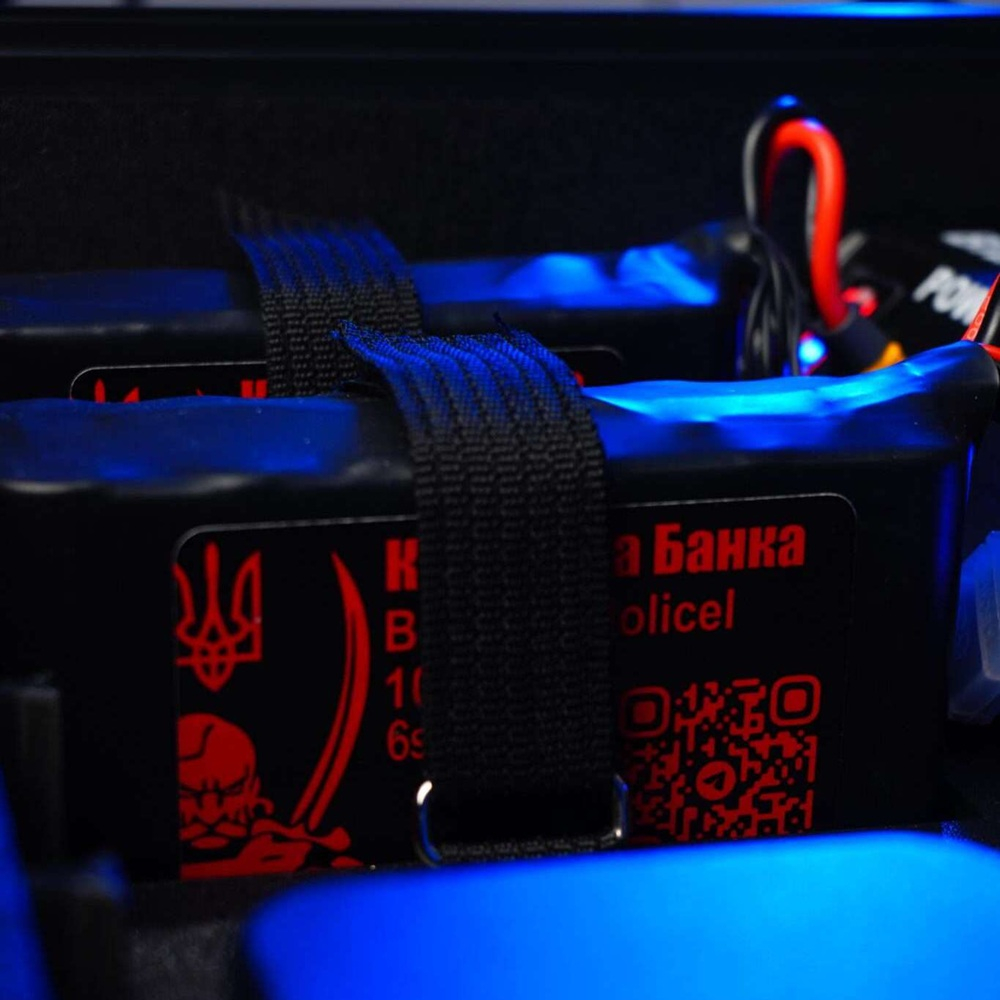

• Наземная станция: две батареи 6S2P
• Выносной модуль под TX: две батареи 18650
• Время работы:
• Наземная станция: до 6 часов
• Модуль выносной антенны: до 6 часов
• Подключение очков пилота:
• Питание: Разъем XT60 12V
• Видео: Разъем 3.5 х 4pin – 2 шт.
• Кабели для подключения очков
• Питание*: 1–3 м
• Видео*: 1–3 м

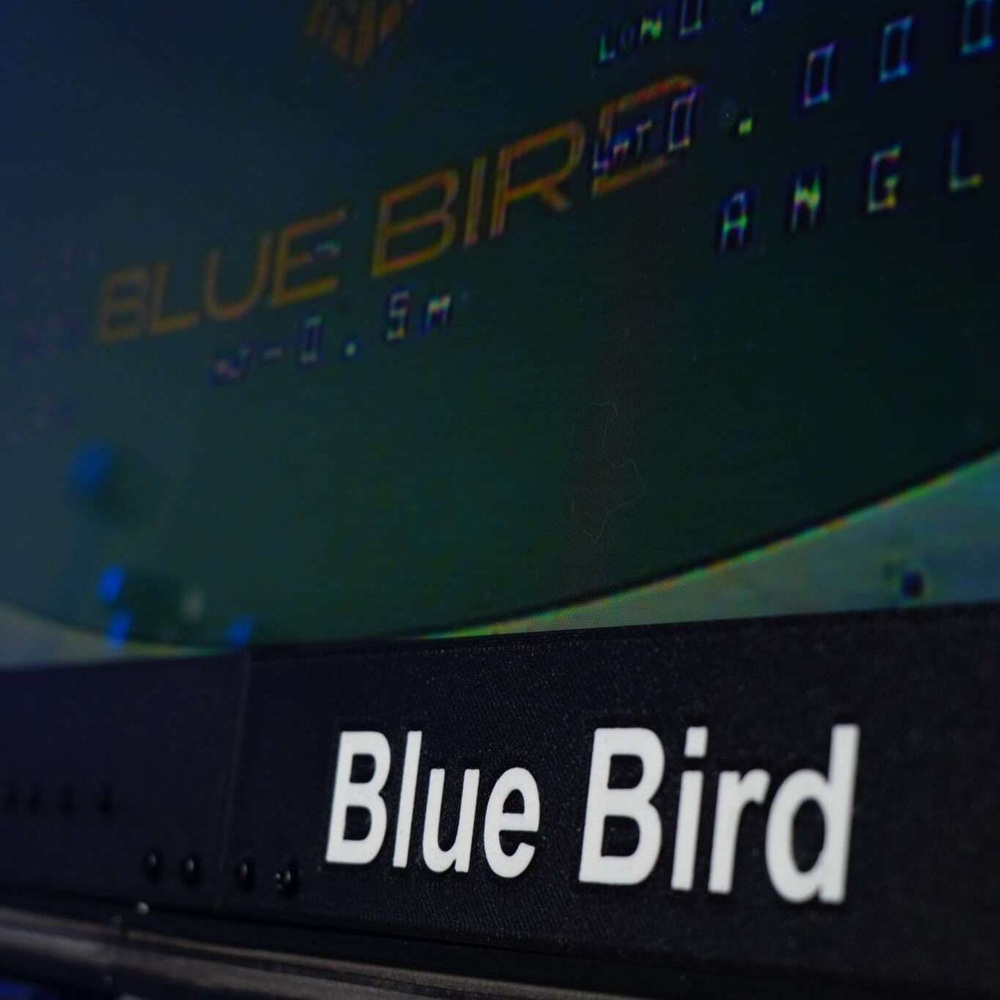

• Монитор: встроенный в кейс, 19”
• DVR: запись на microSD с возможностью просмотра
• Порты зарядки:
• Type-C: 45W QC
• USB 3.0: 18W QC

* Длина выбирается по желанию клиента

** Опционально возможное добавление TX ERLS/TBS/Lora (не входит в комплект)

Характеристики ретранслятора

• Прием из дрона:
• VRX: 5.8GHz SKYZONE Steadyview X 5G (4,990–5,945GHz)
• Чувствительность приемника: -98 дБм ± 1 дБм
• TX**: ERLS/TBS/Lora – не комплектуется (макс. 2W)
• Разъемы для антенн: SMA Female
• Беспроводная передача оператору:
• VTX: ReadytoSky VTX 1.2G/1.3G, 800 мВт, 9 каналов
• Антенна VTX: TrueRC Singularity 1280 V2 (RHCP Bottom90), 1.9 dBi
• RX: TBS Crossfire Nano
• Антенна RX: TBS Diamond 915MHz, 2.88 dBi
• Расстояние до оператора: до 1 км (при прямой видимости)
• Питание:
• Ретранслятор: батарея 6S2P
• Время работы: до 8 часов

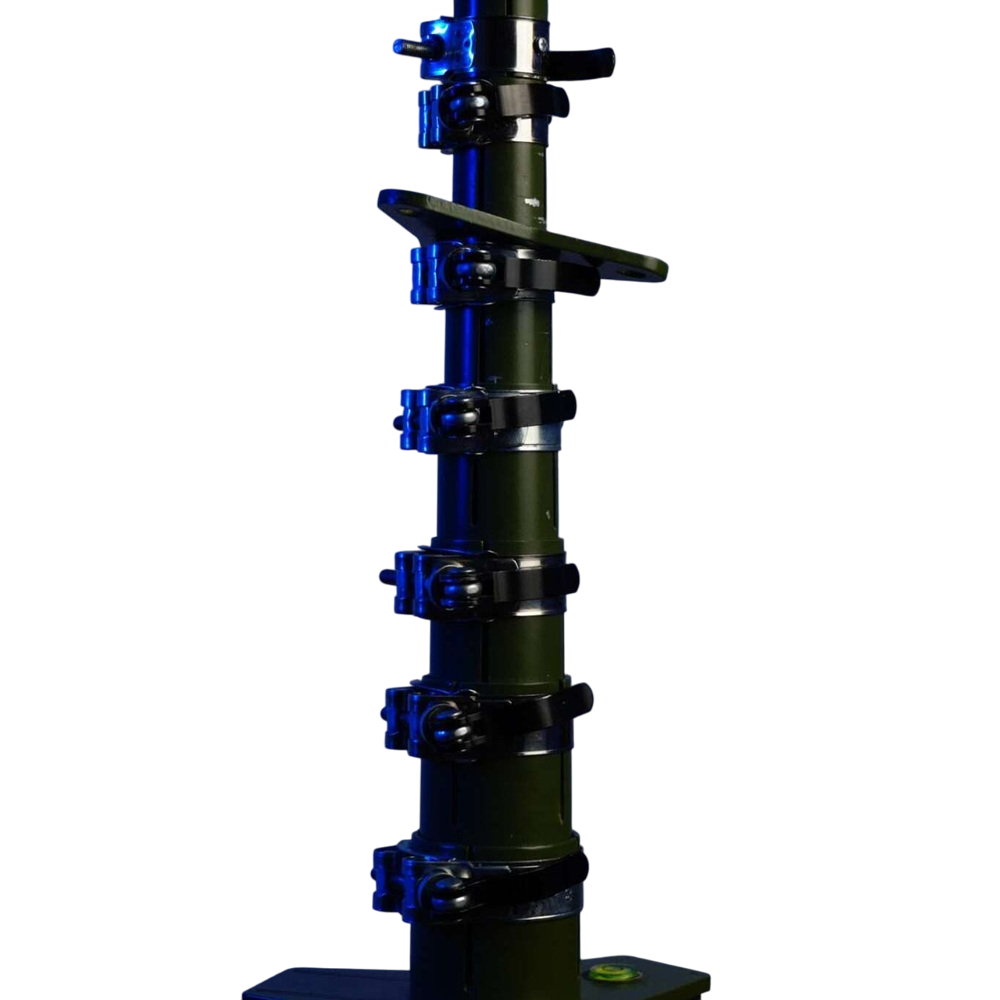

Характеристики мачты

• Высота (составленная): 2.15 м
• Высота (разложена):? 9 м
• Вес: 15 кг

Назначение BlueBird Вищун-К1

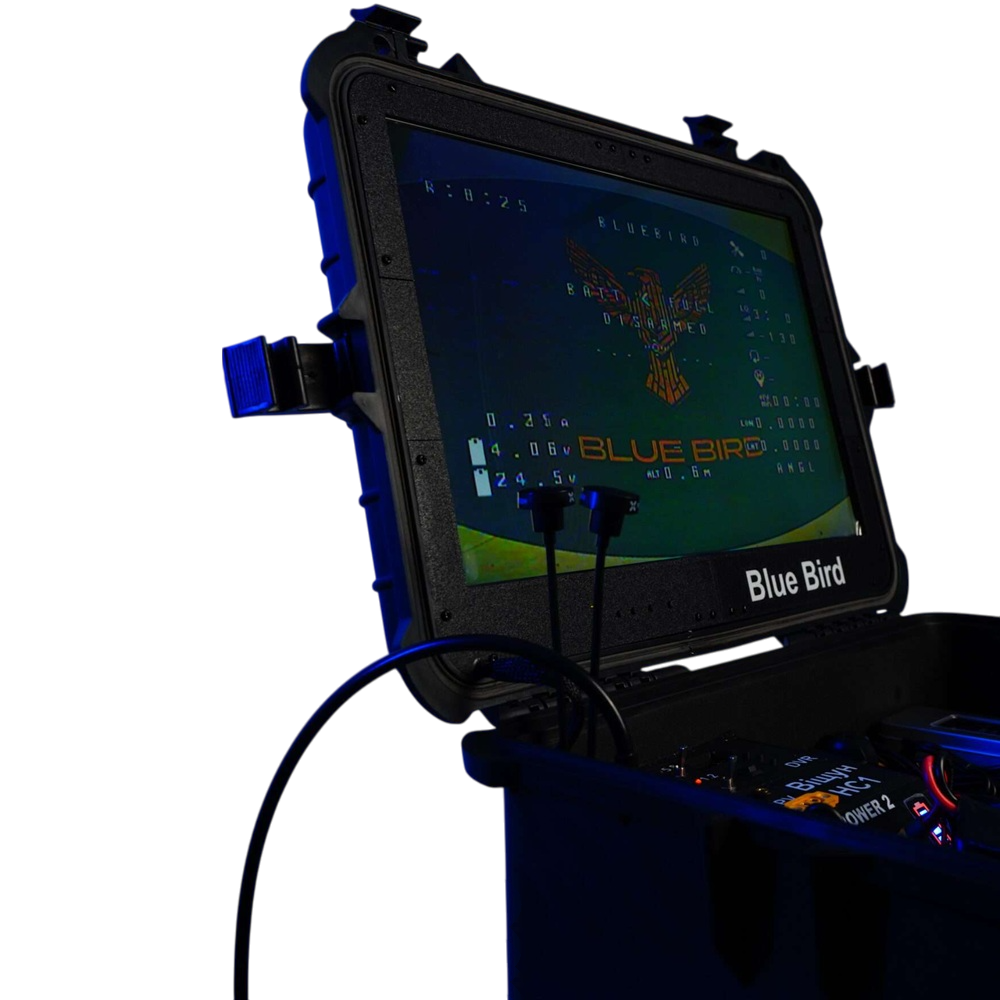

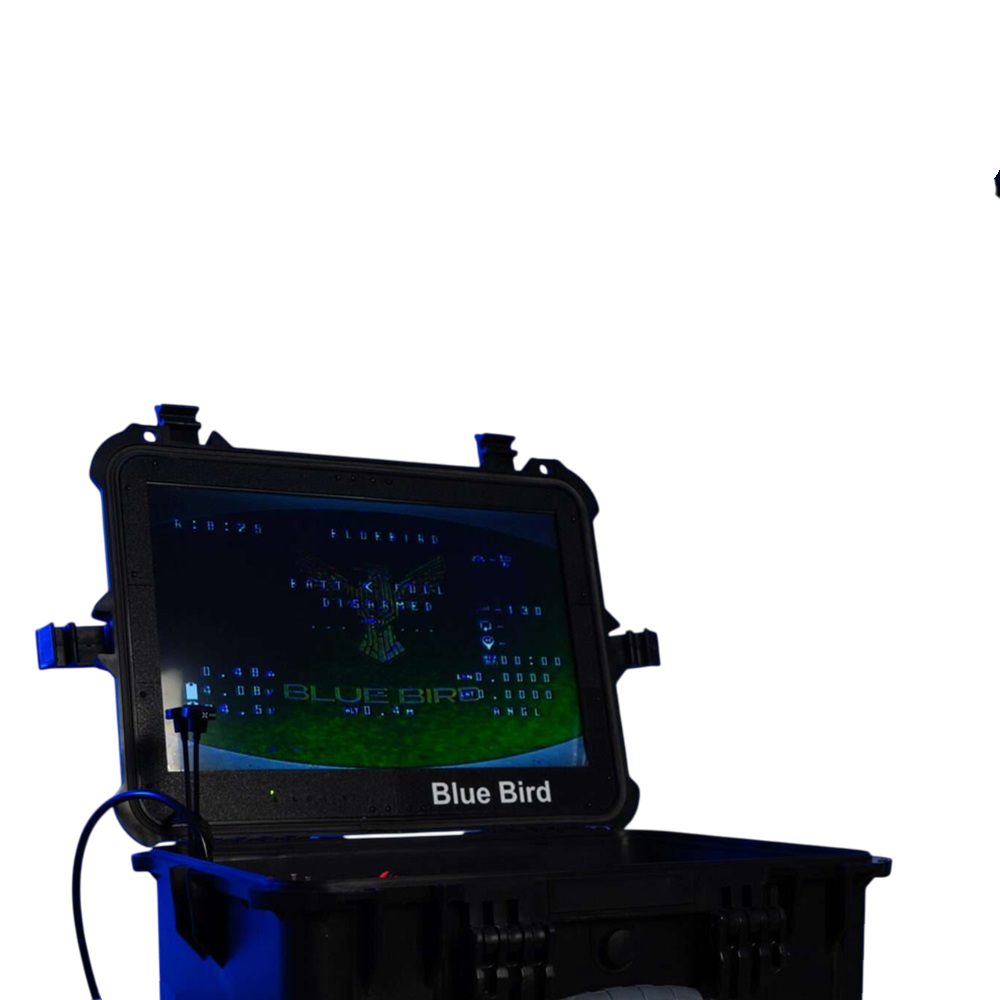

Наземная станция позволяет пилоту и штурману управлять БПЛА с безопасного места (укрытие, блиндаж, помещение, транспортное средство и т.д.), сохраняя полный контроль над дроном и получая высококачественное видео. Станция является критическим компонентом для профессиональных FPV операций, где безопасность операторов и надежность связи имеют первостепенное значение. Ретранслятор предназначен для обеспечения надежной связи между оператором и БПЛА на дальних расстояниях. Устройство принимает видеосигнал от дрона, передает его оператору, а также ретранслирует сигналы управления. Это позволяет операторам находиться в безопасном месте, сохраняя полноценный контроль над дроном. Мачта позволяет закрепить и поднять на необходимую высоту нужные для ретрансляции приборы.

Преимущества BlueBird Вищун-К1

• Безопасность пилота: Благодаря использованию модулей выносных антенн от наземной станции пилот и второй пилот могут работать по укрытию (блиндаж, помещение, машина и т.д.).
• Удобство: Наличие большого 19-дюймового монитора и возможности трансляции видео на очки повышает удобство и эффективность управления БПЛА и взаимодействие пилота и штурмана.
• Питание приборов: станция может питать и заряжать все необходимые приборы для работы с БПЛА.
• Беспроводная связь с пилотом: Пилот не привязан к длине кабеля и находится на безопасном расстоянии от мачты (мачты) с ретранслятором (до 1 км прямой видимости).
• Мобильность и автономность: Благодаря портативному дизайну и автономному питанию ретранслятор может быть легко установлен на любой вид мачты (мачты).
• Большая дальность и надежность связи: Расширяет радиус действия дрона до 25 км в зависимости от условий.
• Скорость монтажа Подготовка к использованию занимает считанные минуты благодаря креплениям быстрого монтажа.
• Высокое качество компонентов: Использование премиальных комплектующих для максимальной надежности.
• Стабильная работа в сложных условиях: Поддерживает связь даже при наличии определенных помех и помех.

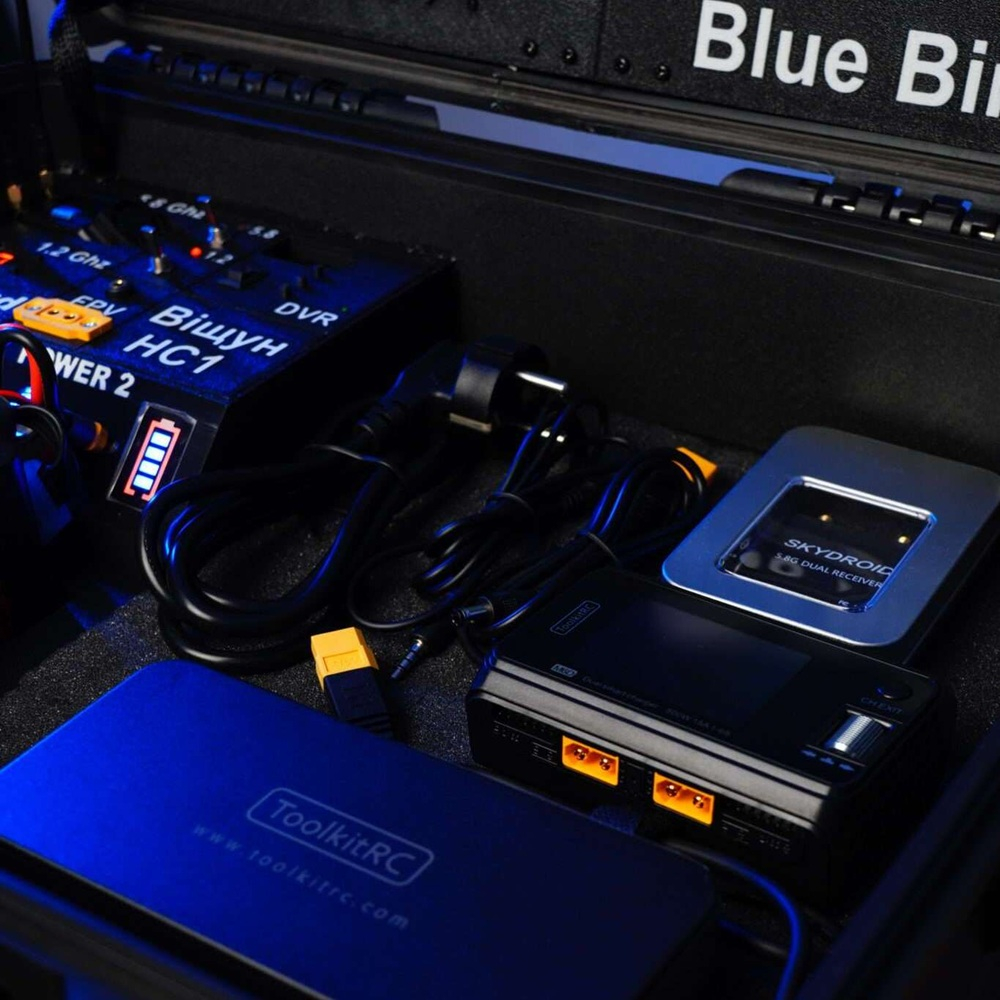

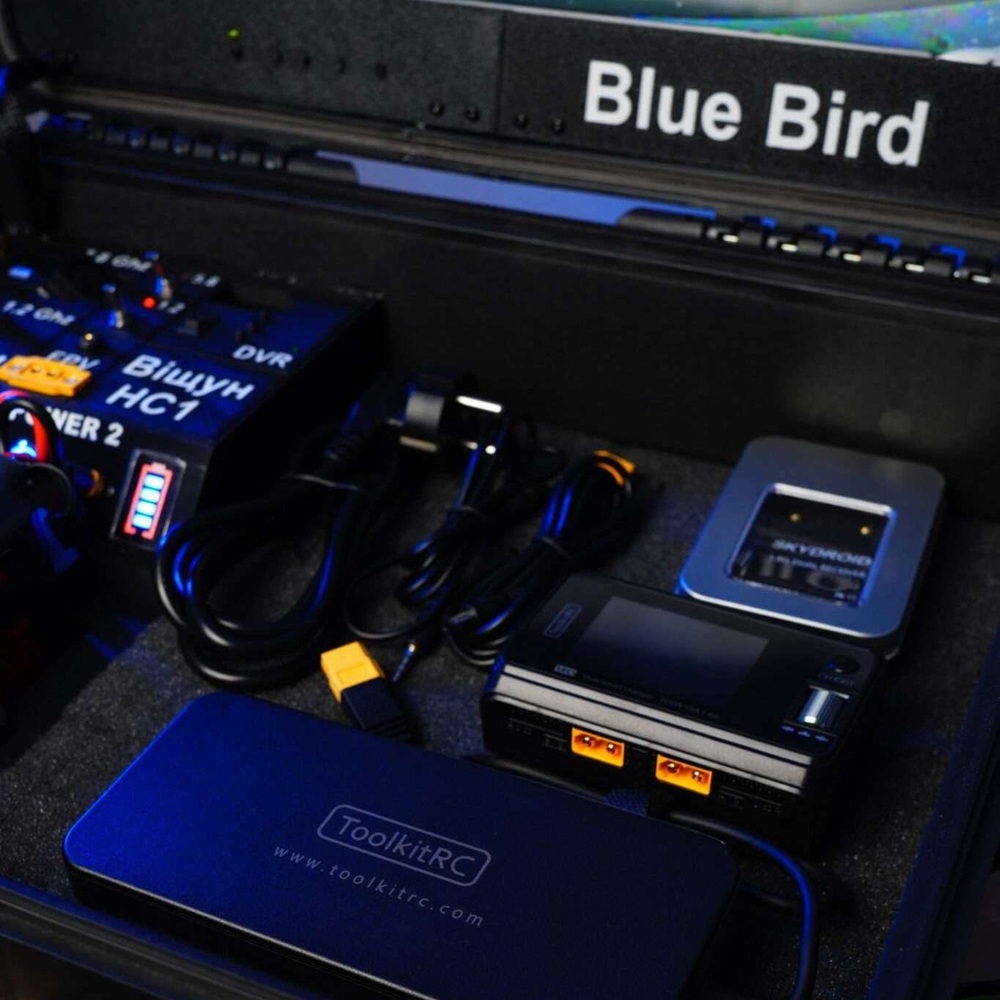

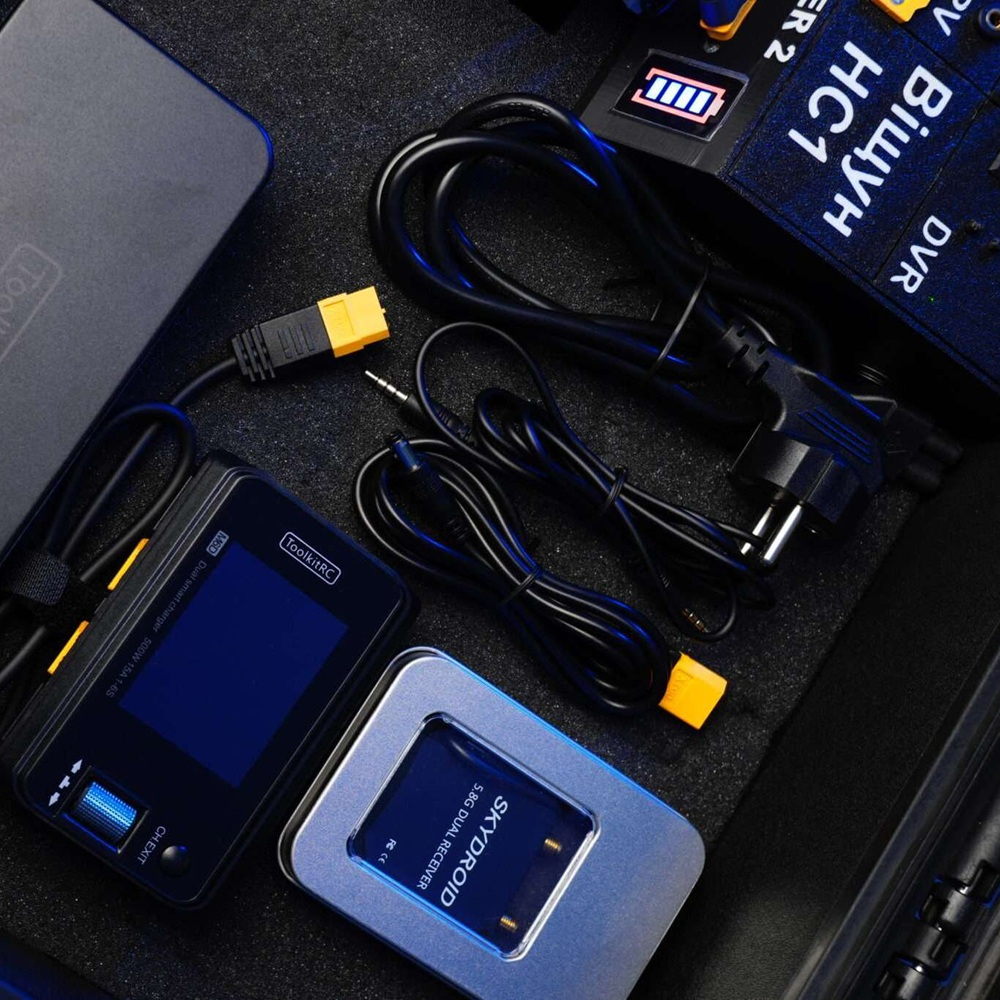

Комплектация BlueBird Вищун-К1

• Наземная станция «Вищун-НС1» - 1
• Антенна 1.3GHz TrueRC 1280 V2 (RHCP Bottom), 1.9 dBi – 2
• Антенны RHCP FOXEER Pagoda Pro 5.8GHz, 3 dBi - 2
• Выносной модуль под TX-1
• Выносной модуль под антенну VRX-1
• Кабель для антенного модуля VRX – 15 м
• Кабель для TX модуля – 15 м
• Кабель подключения очков (видео) – 1–3 м
• Кабель подключения очков (питание) – 1–3 м
• Зарядное устройство для ToolkitRC M6D с блоком питания - 1
• Приемник SKYDROID 5.8 OTG-1
• Батареи питания 6S2P-3
• Батареи питания 18650 - 2
• Флешка microSD 1 (по желанию)
• Наземный беспроводной ретранслятор «Прорицатель-5.8» - 1
• Мачта (9 м) - 1
• Антенна TBS Diamond 915MHz, 2.88 dBi – 1
• Удлинитель провода к батарее - 1
• Крепление быстрого монтажа на мачту (под трубу ф40 мм) - 5
• JR TX (передатчик) TBS Crossfire - 1
• Крепление батареи к мачте - 1
• Антенна Patch RHCP 5.8GHz, 17 dBi – 1
• Антенна Helical RHCP 5.8GHz, 15 dBi – 1
• Антенна Yagi 915MHz, 14 dBi – 1
• Мачта мини - 1
• Удлинитель провода для хеликса.
• Удлинитель провода для патча - 1
• Планка крепления патча и хеликса.

Цена BlueBird Вищун-К1

При покупке данного товара в маркетплейсе Bezpeka Club Вы всегда можете быть уверены в лучшей цене, поскольку мы регулярно мониторим рыночные цены на товары систем безопасности. В стоимость товара входит предпродажная консультация, техническое сопровождение, официальная гарантия.

* Вся информация взята из открытых источников. Обращаем внимание, что производитель может без уведомления изменить параметры товара, комплектацию или внешний вид. При покупке товара уточняйте у продавца все важные для вас характеристики.
