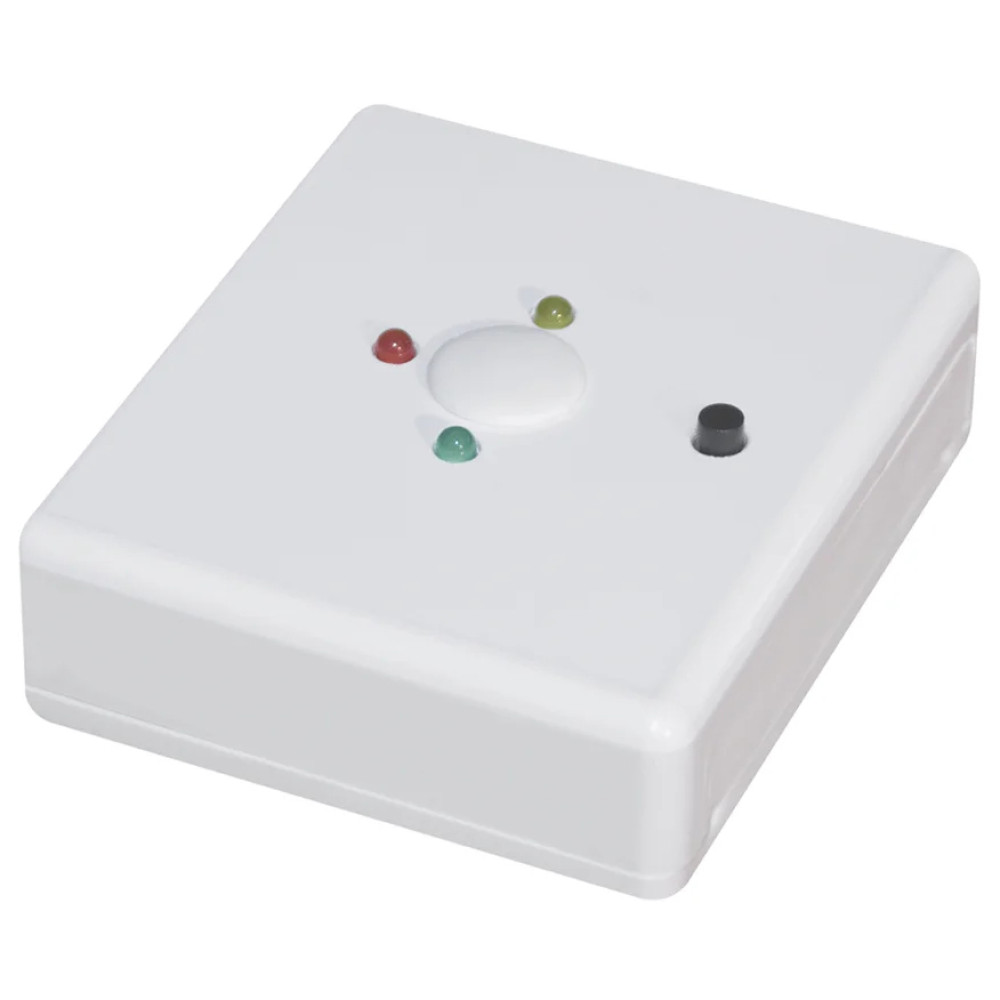

Модуль согласования шлейфов Артон МУШ-ДЛМ

Модуль согласования шлейфов Артон МУШ-ДЛМ используется для интеграции линейного дымового пожарного извещателя АРТОН-ДЛ с приемно-контрольными приборами, работающими с четырехпроводными шлейфами. Устройство также обеспечивает совместимость с пожарными ППК, в которых применяется знакопеременное питание сигнального шлейфа. Модуль передает информацию о пожаре или неисправности, отображает текущее состояние с помощью световых индикаторов и контролирует параметры работы подключенного оборудования.

Технические характеристики

• совместимое оборудование: линейный дымовой извещатель АРТОН-ДЛ;
• подключение к ППК: четырехпроводный шлейф сигнализации;
• входное напряжение: 10.2–13.8 В;
• выходное напряжение: 9.7–13.6 В;
• напряжение питания: 12 В;
• ток потребления в дежурном режиме: 25 мА;
• ток потребления в режиме «Тревога»: 40 мА;
• ток короткого замыкания в цепи двухпроводного шлейфа: 20 мА;
• сопротивление между контактами «3» и «2» в дежурном режиме: ≤25 Ом;
• цвет корпуса: белый;
• габариты: 70 × 70 × 30 мм;
• вес: 50 г.

Преимущества и особенности Артон МУШ-ДЛМ

• Совместимость с различными типами приемно-контрольных приборов. Модуль обеспечивает подключение двухпроводного линейного извещателя АРТОН-ДЛ к четырехпроводным охранно-пожарным ППК, а также к пожарным приборам со знакопеременным питанием шлейфа. Это позволяет использовать линейный извещатель в системах с различными схемами подключения.
• Передача сигнала о пожаре. После получения от АРТОН-ДЛ сообщения «Пожар» модуль изменяет сопротивление сигнальной цепи или размыкает ее, передавая соответствующий сигнал на приемно-контрольный прибор. Одновременно загорается красный индикатор, визуально подтверждающий переход системы в режим тревоги.
• Контроль неисправностей. Если извещатель сообщает о неисправности из-за обрыва или короткого замыкания в двухпроводном шлейфе, модуль размыкает сигнальную цепь и включает желтый индикатор. Аналогичным образом формируется сообщение о неисправности при отсутствии напряжения питания 12 В. Такой механизм помогает своевременно выявлять проблемы в работе оборудования.
• Световая индикация рабочих состояний. Для отображения состояния системы предусмотрены три цвета индикации: зеленый соответствует дежурному режиму, красный сигнализирует о пожаре, а желтый указывает на неисправность. Это упрощает визуальный контроль работы модуля.
• Ограничение тока короткого замыкания. Устройство ограничивает ток при коротком замыкании в цепи двухпроводного шлейфа до установленного уровня. Это обеспечивает контролируемую работу подключенной цепи в аварийной ситуации.
• Управление питанием шлейфа. Кнопка «СБРОС» позволяет отключить питание двухпроводного шлейфа. Эта функция может использоваться при обслуживании или восстановлении работы подключенного извещателя.

Сфера применения

Модуль Артон МУШ-ДЛМ используют в системах пожарной безопасности, где необходимо подключить линейный дымовой извещатель АРТОН-ДЛ к приемно-контрольному оборудованию с соответствующими требованиями к шлейфам, в частности:

• в системах пожарной сигнализации с четырехпроводными шлейфами;
• на объектах с пожарными ППК, использующими знакопеременное питание шлейфа;
• в системах с линейными дымовыми извещателями АРТОН-ДЛ;
• на коммерческих, административных и промышленных объектах, оборудованных пожарной сигнализацией;
• при модернизации систем, в которых требуется согласовать тип подключения извещателя и приемно-контрольного прибора.

Цена Артон МУШ-ДЛМ

Приобретая данный товар в маркетплейсе Bezpeka Club, Вы всегда можете быть уверены в лучшей цене, поскольку мы регулярно мониторим рыночные цены на товары систем безопасности. В стоимость товара входит предпродажная консультация, техническое сопровождение, официальная гарантия.

* Вся информация взята из открытых источников. Обращаем внимание, что производитель может без уведомления изменить параметры товара, комплектацию или внешний вид. При покупке товара уточняйте у продавца все важные для вас характеристики.
