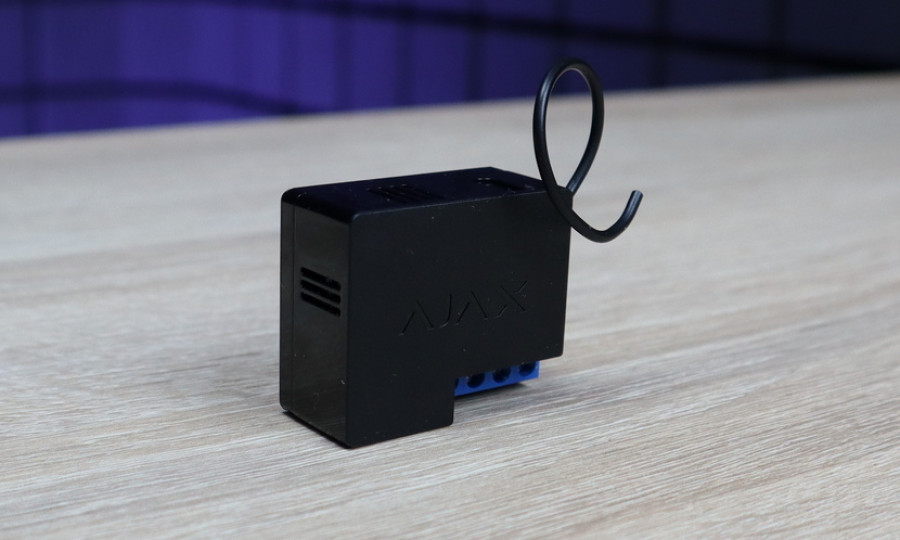

Обзор слаботочного реле Ajax Relay

К нам на обзор поступило слаботочное реле Ajax Relay. В этом обзоре мы расскажем про назначение, технические характеристики, а также про основное отличие от Ajax WallSwitch.

Назначение Ajax Relay

Ajax Relay предназначен для управления внешними устройствами от сторонних производителей. Ajax Relay работает только с низковольтной нагрузкой от 7 до 24 вольт. В этом заключается его отличие от WallSwitch, который может работать в сетях питания 220 В.

Также вы можете посмотреть видеообзор силового реле Ajax WallSwitch

Ajax Relay — это радиоканальный контроллер для дистанционного управления слаботочной техникой. Используется для управления электрозамками, воротами и шлагбаумами. Вы можете использовать Relay для перезагрузки модемов и роутеров.

Управление устройством производится по беспроводному радиоканалу через мобильное приложение Ajax Security System. В нем вы можете настраивать сценарии, а также управлять внешними устройствами вручную.

Ajax Relay можно настроить таким образом, чтобы он управлял устройствами при смене режима охраны. Например, при постановке квартиры на охрану, закрывать электрозамок.

Еще одним отличием Ajax Relay от WallSwitch является отсутствие возможности подсчитывать расходы электроэнергии.

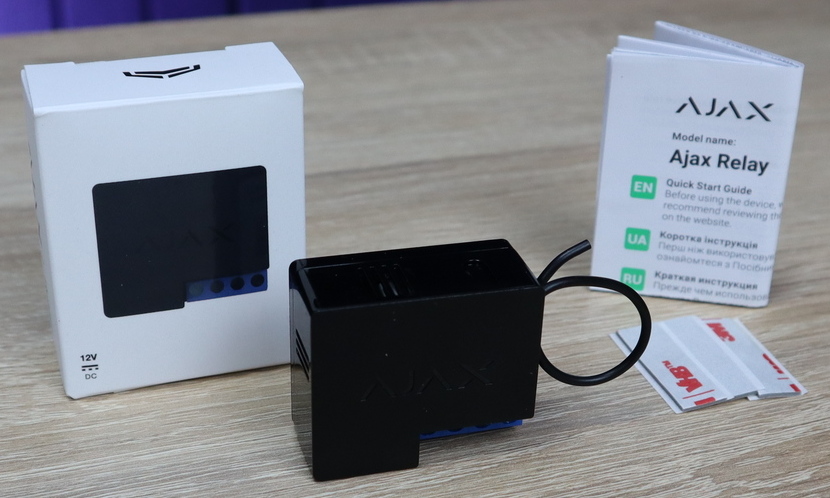

Комплектация и функциональные элементы

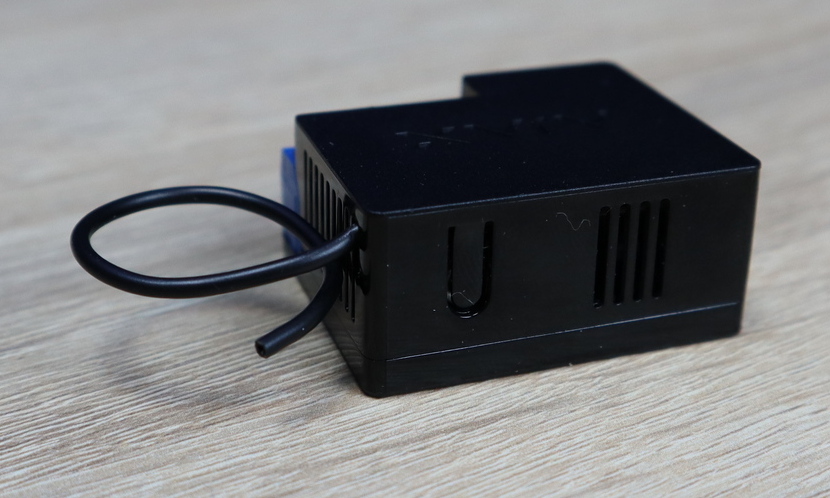

Устройство имеет такие функциональные элементы:

антенна;
клеммы питания;
клеммы контакта;
функциональная кнопка;
световой индикатор.

Характеристики и особенности

Важной особенностью устройства является возможность отключаться при превышении тока, скачках напряжения и перегреве.

У Ajax Relay защита по напряжению сработает при максимальном значении 36,5 Вольт и минимальном 6,5 Вольт.

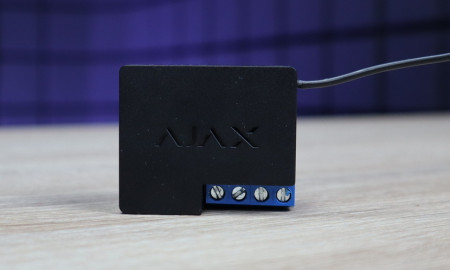

статья в тему: Обзор силового реле Ajax WallSwitch

Максимальный ток нагрузки 5 A при 36 В DC и 13 A при 230 В AC. Защиты по максимальному току нет.

Ajax Relay имеет сухой контакт, который гальванически не связан с самим устройством. Поэтому контакты можно подключать ко входным цепям управления различной техникой, имитируя кнопку или тумблер.

Изменять состояние контактов Ajax Relay можно автоматически с помощью сценариев, а также вручную — зажав функциональную кнопку на 2 секунды.

Как создать сценарий в приложении Ajax

Ajax Relay также как и WallSwitch работает в двух режимах — импульсном и бистабильном.

В бистабильном — реле работает в режиме выключателя, замыкая/размыкая контакты.
В импульсном — реле замыкает/размыкает контакты на установленное время.

Длительность импульса можно настраивать в диапазоне от 0,5 до 255 секунд. В таком режиме реле замкнет/разомкнет контакты на заданное время, а после — автоматически выполнит обратное действие.

Состояние контактов реле может быть нормально замкнутое или нормально разомкнутое. Срок службы реле составляет 200 000 включений.

Корпус имеет класс защиты IP20, диапазон рабочих температур составляет от 0°С градусов до +64°С градусов.

Подключение Ajax Relay

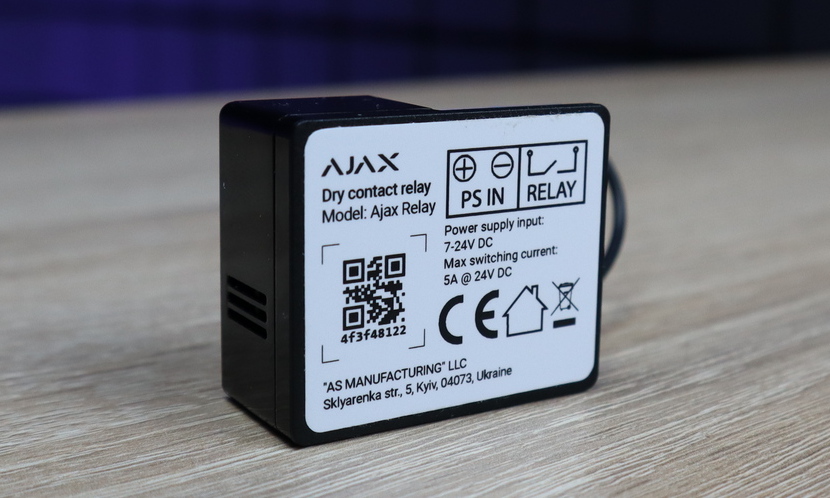

Ajax Relay добавляется в систему Ajax с помощью мобильного приложения Ajax Security System и считывания QR-кода с корпуса устройства. Мобильное приложение доступно для iOS и Android.
