Активные ИК-барьеры

Что такое инфракрасные барьеры

Активный инфракрасный барьер – это оптическая система сигнализации из двух компонентов, генератора ИК излучения (передатчика) и приемника с чувствительным к нему сенсором. Как правило, система двухблочная, реже встречаются одноблочные конструкции. В состав устройств входят:

• диоды, в генераторе – светоизлучающие, в приемнике – принимающие (фотодиоды, в некоторых моделях – фототранзисторы);
• электрическая логическая схема, которая обеспечивает отправку сигнала на централь при определенном воздействии на чувствительные элементы приемника;
• в проводных устройствах – кабель;
• корпус, обычно со светофильтрами, которые отсекают видимое излучение. Корпус (кожух) должен обеспечивать защиту от внешней засветки, а также от проникновения пыли, влаги, перепадов температур;
• крепления для монтажа на вертикальные поверхности или стойки.

Если диоды приемника и передатчика находятся на одном уровне (оптической оси), при включении оборудования между ними образуется невидимая для человеческого глаза завеса из ИК-лучей. Количество, направление, взаимное расположение лучей, максимально возможное расстояние между приемником и передатчиком зависят от модели оборудования.

Виды инфракрасных барьеров

Активные ИК-барьеры классифицируются по ряду параметров:

• по принципу работы – работающие на просвет или на отражение;
• по конструктивному исполнению – двухблочные (приемник и передатчик в отдельных корпусах) и моноблочные (приемник и излучатель объединены в одном корпусе, отдельно монтируется световозвращатель);
• по способу связи извещателя с централью проводные и беспроводные датчики охраны периметра;
• по количеству лучей – 1-лучевые, 2-лучевые и так далее, до 72 лучей в некоторых моделях;
• по дальности действия, которая зависит от длины лучей – ближнего (до 50 м), среднего (50-200 м) и дальнего (свыше 200 м) действия.

По месту установки все ИК датчики охраны периметра являются уличными, имеют степень защиты IP-65, могут эксплуатироваться в широком диапазоне температур. Но это не исключает возможности их использования внутри помещений. Некоторые производители классифицируют активные инфракрасные барьеры по назначению – периметральные, оконные (для контроля проемов). Основная сфера применения инфракрасных барьеров – охрана периметра, но существуют модели для использования внутри помещений хранилищ, складов. Они могут быть как корпусными, так и бескорпусными, последние предназначены для встраивания в предметы интерьера.

Преимущества и принцип работы

Если активный инфракрасный барьер работает «на просвет», приемник и передатчик располагаются друг напротив друга, постоянно обмениваются сигналом. При пересечении барьера непрозрачным для ИК-лучей объектом связь прерывается. Срабатывает реле на схеме приемника, на централь идет тревожное оповещение, активируются исполнительные устройства сигнализации.

При работе «на отражение» приемник и передатчик устанавливаются рядом, обращаются диодами в одну сторону, в направлении зоны контроля. В дежурном режиме излучение генератора не достигает приемника, их разделяют непрозрачной преградой, чтоб исключить прямую засветку фотодиодов или фототранзисторов. Если на пути прямого луча, который излучает генератор, оказывается преграда, луч от нее отражается и воздействует на сенсоры приемника. Реле срабатывает не в случае прерывания луча, а наоборот, когда отраженный луч достигает приемника.

В основном активные инфракрасные барьеры используются для работы на просвет. ИК-лучи частично рассеиваются и могут отражаться от объектов, которые находятся не на прямой между приемником и передатчиком, а поблизости (например, стена, забор вдоль зоны охраны). Из-за этого при перекрывании прямого луча фотодиод продолжает принимать отраженное излучение, и система может не сработать. Один из способов защиты от эффекта переотражения заключается в использовании бленд – затемненных трубок, которые не пропускают отраженные лучи к фотодиоду. В современных системах эта проблема решается также с помощью интеллектуального режима обработки сигнала. Система отличает прямое излучение от отраженного по мощности.

У активных инфракрасных барьеров немало достоинств:

• оборудование обычно малогабаритное, не бросается в глаза, а ИК-лучи относятся к невидимому диапазону, поэтому злоумышленник зачастую не подозревает о наличии барьера;
• лучи довольно тонкие, их рассеивание незначительное, поэтому нет необходимости создавать зону отчуждения вокруг охраняемого объекта. Это позволяет использовать активный инфракрасный барьер для охраны периметра частных домов, а не только крупных промышленных, военных объектов;
• существует оборудование значительной длины (высоты), с большим количеством лучей;
• лучи не образуют сплошную завесу, а идут на некотором расстоянии друг от друга, благодаря этому система не срабатывает при пересечении одного луча мелким животным (иммунитет к животным);
• чувствительность (время прерывания, при котором система срабатывает), принцип срабатывания (одновременное пересечение 2 или большего количества лучей) в большинстве систем можно настроить;
• охрана обеспечивается в любое время суток, круглогодично, независимо от погодных условий и уровня естественного освещения;
• ИК-датчики отличаются низкой энергоемкостью;
• дальность действия достигает 250 м.

Как выбрать инфракрасный барьер

Выбирая инфракрасные барьеры, следует отдавать предпочтение продукции известных брендов и обращать внимание на технические характеристики:

• чем больше высота колонок излучателя и приемника, количество лучей, которыми они обмениваются, тем сложнее обойти барьер (перепрыгнуть, проползти под ним);
• дальность действия должна соответствовать размерам зоны контроля. Для контроля дверных, оконных проемов, ворот, калиток достаточно приборов ближнего действия. Для охраны периметра участка вокруг коттеджа, небольшого загородного дома подойдет инфракрасный барьер 50 м. Для солидных территорий, складов, производственных объектов нужны системы дальнего действия. Обратите внимание, длина лучей в помещении может быть втрое больше, чем на улице;
• в некоторых моделях настройка направления луча не предусмотрена, в более сложных регулируется угол по горизонтали и вертикали, можно создать объемную зону контроля;
• важная характеристика – количество настраиваемых параметров, диапазон настроек. Гибкость настроек позволяет максимально снизить количество ложных срабатываний не в ущерб надежности охраны;
• способ подключения, для проводных барьеров – возможность беспроводного подключения через модуль интеграции;
• наличие функций антисаботажа (обычно для активных инфракрасных барьеров это тампер на отрыв).

Немаловажный фактор, который нужно учитывать при выборе – цена.

Цены на инфракрасные барьеры

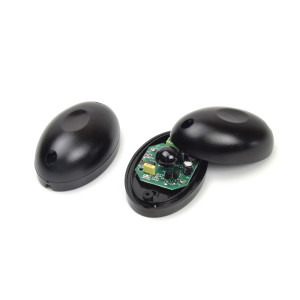

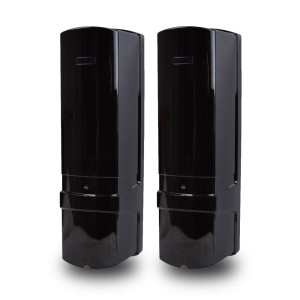

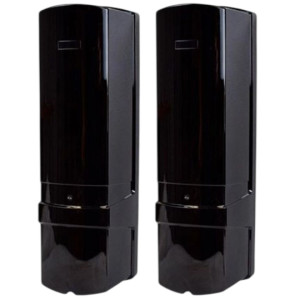

Цена активных инфракрасных барьеров зависит от функциональных возможностей, сложности логической схемы, особенностей корпуса. В простейших дешевых моделях количество лучей и дальность действия минимальные, не регулируется направление лучей, чувствительность. В более дорогих доступны разные настройки. Также различается по цене продукция разных брендов. Так, под брендом Lightwell выпускаются активные инфракрасные барьеры разных классов, от супер-эконом до среднего, а производитель Hikvision предлагает продукцию не ниже эконом класса.

Покупка ИК-барьеров в интернет-магазине Bezpeka Club

Купить активный инфракрасный барьер с подходящим набором технических характеристик можно в интернет-магазине Bezpeka Club. Мы предлагаем проверенную продукцию производителей с хорошей репутацией. Функционал большинства моделей включает в себя самые востребованные возможности, не приходится переплачивать за функции, которые используются крайне редко.

Мы устанавливаем доступные цены на активные инфракрасные барьеры. На сайте можно изучить и сравнить технические характеристики разных моделей, скачать инструкции. Если вы затрудняетесь с самостоятельным выбором, консультанты помогут подобрать модель, которая оптимально подойдет для ваших целей. Осуществляется доставка по Киеву и Украине.
